Infrastruktura techniczna PEC w Mińsku Mazowieckim

Infrastruktura techniczna PEC w Mińsku Mazowieckim

Spółka jest właścicielem sieci ciepłowniczej i źródeł ciepła na terenie Mińska Mazowieckiego, w których wytwarza się ciepło zamówione przez Odbiorców, na potrzeby centralnego ogrzewania, wentylacji i podgrzania wody użytkowej.

Skala działania Spółka sprzedała w 2024 roku 242 175,81 GJ ciepła. Moc cieplna zamówiona przez odbiorców wyniosła na koniec 2024 roku 38,51 MW.

Sieci ciepłownicze

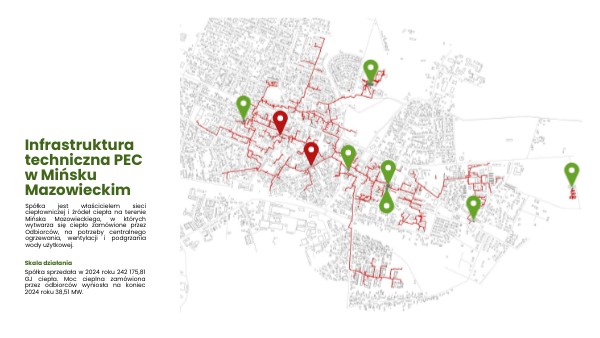

Wytwarzane w źródłach ciepło, którego nośnikiem jest gorąca woda, przesyłane jest poprzez sieci ciepłownicze i dystrybuowane do Odbiorców ciepła na terenie Miasta Mińsk Mazowiecki. Łączna długość sieci ciepłowniczych w 2024 roku wyniosła 31,052 km, z czego większość długości stanowią nowoczesne sieci ciepłownicze wykonane w technologii preizolowanej. Do sieci ciepłowniczej według stanu na koniec 2024 roku przyłączonych było 364 szt. węzłów cieplnych (główny system ciepłowniczy), z których 123 szt. jest własnością Spółki, 13 szt. węzłów stanowi współwłasność z Odbiorcami, a właścicielami pozostałych węzłów są Odbiorcy ciepła.

Długość sieci ciepłowniczej: 31.052 km W tym sieci preizolowane: 27.67 km Temperatura czynnika w sieci 109, 7 st. C/ 65 st. C

Ciepłownia przy ul. Budowlanej 4

Paliwo: gaz ziemny wysokometanowy Moc zainstalowana ok. 3,0 MW 2 kotły gazowe, niskoparametrowe o mocy 1, 5 MW każdy Ciepłownia dzierżawiona.

Ciepłownia przy ul. 1 PLM Warszawa 1F

Paliwo: gaz ziemny wysokometanowy Moc zainstalowana: 8,3 MW

Kocioł Omnical Babcock 2,9 MW Palnik modulowany Moc znamionowa 2,9 MW Emisja NOx < 400mg/um3

Kocioł Babcock BWS ESN 5,4 MW Palnik modulowany Moc znamionowa: 5,4 MW Emisja NOx < 400mg/um3

Ciepłownia przy ul. Nadrzecznej 18

Paliwo: gaz ziemny wysokometanowy lub olej opałowy, Wyposażenie: 3 kotły wodne o mocy 1, 725 MW każdy Moc zainstalowana: 5,1 MW Ciśnienie robocze do 6 bar Zbiornik oleju opałowego o pojemności: 50 m3

Węzły ciepłownicze

W Mińsku Mazowieckim eksploatowane są trzy główne typy węzłów cieplnych:

• Węzły własne PEC – stanowią własność spółki i są obsługiwane bezpośrednio przez nas.
• Węzły eksploatowane przez PEC – należą do innych właścicieli, ale nasza Spółka odpowiada za ich profesjonalną obsługę i serwis.
• Węzły obce – pozostają poza eksploatacją PEC, jednak są zasilane ciepłem z miejskiej sieci.

Kto korzysta z ciepła systemowego?Z naszych węzłów cieplnych korzystają różne grupy odbiorców:

• Mieszkańcy budynków wielorodzinnych i jednorodzinnych – dla których ciepło systemowe oznacza komfort i niezawodność bez konieczności obsługi własnych kotłowni.
• Instytucje publiczne – m.in. szkoły, przedszkola, urzędy i placówki ochrony zdrowia, gdzie zapewnienie stabilnego ogrzewania i ciepłej wody ma kluczowe znaczenie.
• Przedsiębiorstwa i obiekty usługowe – korzystające z ciepła systemowego zarówno do ogrzewania, jak i w procesach technologicznych.
• Wspólnoty i spółdzielnie mieszkaniowe – dla których centralne zaopatrzenie w ciepło jest ekonomiczne i przyjazne środowisku.

Węzeł cieplny to urządzenie, które stanowi swoisty „łącznik” pomiędzy miejską siecią ciepłowniczą a instalacją grzewczą budynku. To właśnie w węźle ciepło dostarczane z PEC zostaje przekształcone i przekazane dalej – do ogrzewania pomieszczeń oraz przygotowania ciepłej wody użytkowej.

Liczba węzłów cieplnych w sieci: 364

Budowa źródła OZE przy ul. Dąbrówki 43

Projekt i budowa odnawialnego źródła ciepła przy ul. Dąbrówki 43 Praca układu będzie się opierała o wysokotemperaturowe popmy cipła pracujące w systemie glikol wodam w gruntowym magazynem ciepła, w formie odwiertów pionowych. Całość będzie zasilana z kogeneracji gaozwej i podłączona do istniejącej sieci ciepłowniczejjako kolejne źródło systemu. W celu osiągnięcia maksymalnej efektywności zostanie zastosowany odzysk ciepła ze spalin wylotowych, chłodzenia mieszanki paliwowej do dolnego źródła pomp ciepła oraz z powietrza wentylacyjnego silnika do dolnego źródła pomp ciepła. Przewidywana moc elektryczna 184 kW Moc cieplna 242 kW Zamiana źródła na miał węglowy.

Ciepłownia przy ul. Jana Pawła II 10

Źródło ciepła z nowoczesną instalacją odpylania spalin (emisyjność pyłu dwukrotnie niższa od wartości dopuszczalnych) oraz systemem awaryjnego zasilania w energię elektryczną. Paliwo: węgiel kamienny Moc zainstalowana źródła: 16,9 MW Moc cieplna osiągana: 15,8 MW

Ciepłownia osiedlowa przy ul. ppłk. Mariana Skrzyneckiego

Paliwo: gaz ziemny wysokometanowy, Moc zainstalowana: 0,2 MW Wytwarzanie ciepła dla lokali socjalnych w zabudowie kontenerowej.

Elektrociepłownia przy ul. 1 PLM Warszawa 1E

Paliwo: gaz ziemny wysokometanowy Moc cieplna elektrociepłowni: 6,7 MW Moc elektryczna elektrociepłowni: 7,1 MW System kogeneracyjny został zbudowany w oparciu o dwa gazowe agregaty prądotwórcze, wyposażone w silniki spalinowe tłokowe, zasilane gazem ziemnym i sprzężone z generatorami synchronicznymi. Realizacja projektu „Budowa elektrociepłowni w Mińsku Mazowieckim” została zakończona w grudniu 2020 r. Decyzją Prezesa Urzędu Regulacji Energetyki Beneficjent został dopuszczony do systemu premii gwarantowanej. Głównym celem inwestycji jest zwiększenie efektywności przetwarzania energii pierwotnej i stopniowe eliminowanie węgla z produkcji energii, poprzez wytwarzanie energii elektrycznej i energii cieplnej w skojarzeniu (w ramach jednego procesu) w wysokosprawnej kogeneracji zasilanej gazem sieciowym, co doprowadzi do zmniejszenia emisji gazów cieplarnianych do atmosfery.

Budowa elektrociepłowni została dofinansowana z funduszy POIIŚ 2014-2020 oraz NFOŚiGW.
