Arquitetura do Som #2
cd player
Como um reprodutor de CDs, com um feixe de laser, transforma variações minúsculas na superfície de um disco óptico em música?

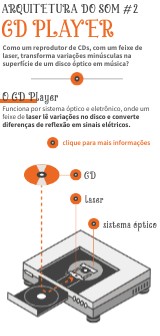

O CD Player
Funciona por sistema óptico e eletrônico, onde um feixe de laser lê variações no disco e converte diferenças de reflexão em sinais elétricos.
clique para mais informações
CD
laser
sistema óptico
Arquitetura do Som #2
cd player
Como um reprodutor de CDs, com um feixe de laser, transforma variações minúsculas na superfície de um disco óptico em música?
Compact Disc
Possui 12cm para armazenar 74 minutos de áudio, suficiente para a Nona Sinfonia de Beethoven. Posteriormente, surgiram versões de até 80 minutos.
12cm
Parte superior do CD, onde é impressa a arte.
Fina camada transparente, que protege contra oxidação e danos leves.
Camada metálica que reflete o laser, permitindo a leitura dos dados no policarbonato.
Base transparente e rígida com os dados armazenados.
Gravação
As músicas são armazenadas como “pits” e “lands” em espiral. O laser reflete neles, e o sensor interpreta as variações como dados binários (0s e 1s).
pits
lands
voltar
laser
Arquitetura do Som #2
cd player
Como um reprodutor de CDs, com um feixe de laser, transforma variações minúsculas na superfície de um disco óptico em música?
Laser
O CD player usa um laser infravermelho de baixa potência, suficiente para ler os dados digitais
na superfície do disco sem danificá-lo.
Característica
Tem um único comprimento de onda,
ou seja, é monocromática.
Se desloca em linha reta,
com pouca dispersão.
Todas as ondas de luz estão em fase, como se marchassem juntas.
É intensa e precisa, podendo ser focada em pontos extremamente pequenos.
fonte de laser
sistema óptico
CD
início
Arquitetura do Som #2
cd player
Como um reprodutor de CDs, com um feixe de laser, transforma variações minúsculas na superfície de um disco óptico em música?
Sistema óptico
Usa o raio laser para ler variações na superfície do CD, refletidas nos 'pits' e 'lands' e convertidas em sinais elétricos de áudio.
200 a 500 RPM
leitura do centro para a borda
Mais rápida no início da leitura e mais lenta
no final
lente de focagem
clique para mais informações
fotodiodo
grade
diodo laser
motor da lente
prisma polarizador
lente colimadora
laser
início
3. Grade para gerar feixes de rastreamento
Divide o feixe de laser em múltiplos feixes menores, que ajudam a rastrear a trilha do disco e manter o alinhamento correto do feixe principal.
4. Prisma polarizador
Direciona o feixe de luz refletido do disco para o detector, permitindo que o mesmo caminho óptico seja usado tanto na ida quanto na volta, o que otimiza o sistema.
2. Lente colimadora
Transforma a luz divergente do laser em um feixe paralelo, garantindo precisão e foco ao longo da distância, essencial em aplicações que exigem alta exatidão.
7. Fotodiodo
Detecta a luz refletida do disco e a converte em sinal elétrico, usado para leitura dos dados e geração de sinais de correção de posição.
6. Motor da lente
Ajusta a posição da lente verticalmente para manter o foco do laser na superfície do disco. Esse movimento, feito por um motor tipo bobina, garante correções rápidas e precisas durante a leitura dos dados.
1. Diodo laser
Emite o feixe de luz de baixa potência, que lê as informações gravadas no disco.
5. Lente de focagem
Concentra o feixe de laser em um ponto minúsculo na superfície do disco, essencial para ler com precisão os dados gravados nos sulcos.
