Actividad Formativa 3. 6 Cubo oblicuo con perforación en cara superior y frontales
Nombre: Ejecución de piezas oblicuas en AutoCAD
Propósito: Conocer y utilizar los comandos de dibujo oblicuo, así como dibujar formas geométricas simples.
Instrucciones:
1. Abre AutoCAD y crea un nuevo archivo en milímetros.
2. Activa el modo isométrico.
3. Activa las coordenadas de dibujo a 45 grados.
4. Activa F8
5. Realiza el dibujo de acuerdo al video descriptivo de la figura 3.6.
6. Guarda tu archivo.

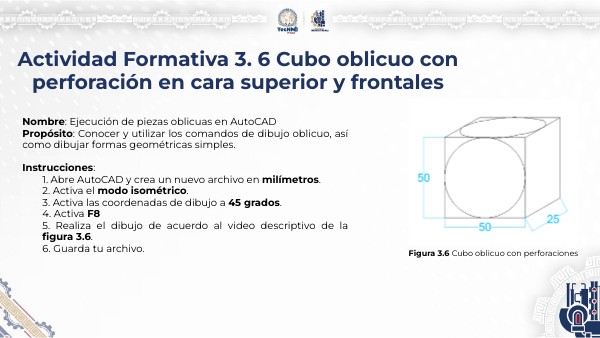

Figura 3.6 Cubo oblicuo con perforaciones
