La chaine d'énergie

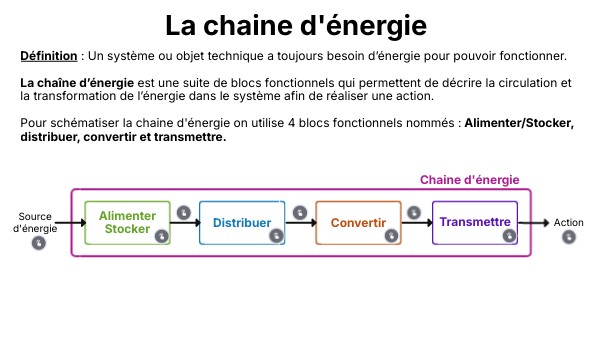

Définition : Un système ou objet technique a toujours besoin d’énergie pour pouvoir fonctionner. La chaîne d’énergie est une suite de blocs fonctionnels qui permettent de décrire la circulation et la transformation de l’énergie dans le système afin de réaliser une action. Pour schématiser la chaine d'énergie on utilise 4 blocs fonctionnels nommés : Alimenter/Stocker, distribuer, convertir et transmettre.
Chaine d'énergie
Alimenter Stocker
Source d'énergie
Transmettre
Convertir
Distribuer
Action
Deux exemples de chaine d'énergie
Cliquez sur les Objets ou Systèmes Techniques ci-dessous pour étudier leur chaîne d'énergie.
Robot aspirateur
Moto électrique
Moto électrique
Survolez les mots en gras pour voir les illustrations
La moto électrique permet à son utilisateur de se déplacer sans effort. Elle est alimentée par une batterie électrique. La poignée d'accélérateur et les câbles électriques distribuent l'énergie électrique. Le moteur convertit l'énergie électrique en énergie mécanique pour créer un mouvement de rotation. Le plateau, les pignons et la chaîne sont chargés de transmettre l'énergie mécanique du moteur à la roue arrière.
Réaliser le test
Replacez les éléments dans le schéma de la chaine d'énergie de la moto électrique. Recopiez dans votre cahier.
Moteur
Câble électrique
Poignée d'accélérateur
Batterie électrique
Plateau, pignon, chaine.
Chaine d'énergie
Alimenter Stocker
Transmettre
Distribuer
Convertir
Energie électrique
Avancer
Robot aspirateur
Survolez les mots en gras pour voir les illustrations
Le robot aspirateur est alimenté en énergie électrique par une batterie. Le circuit de commande des moteurs et les câbles électriques distribuent l'énergie électrique dans le robot, ainsi que le bouton Marche/Arrêt. Les moteurs de déplacement convertissent l'énergie électrique en énergie mécanique de rotation. Les engrenages transmettent cette énergie mécanique aux roues pour réaliser le déplacement. Le moteur d'aspiration convertit l'énergie électrique en énergie mécanique de rotation. Les pales de la turbine transmettent cette énergie mécanique pour créer un déplacement d'air.
