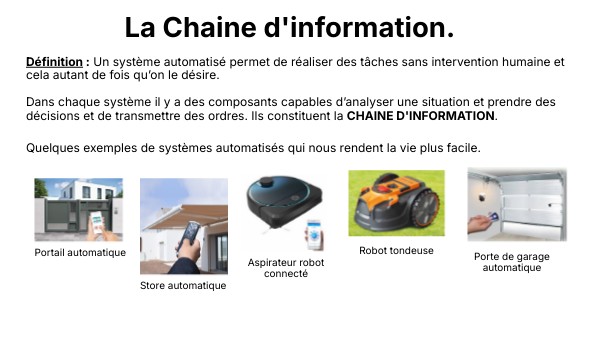

La Chaine d'information.
Définition : Un système automatisé permet de réaliser des tâches sans intervention humaine et cela autant de fois qu’on le désire.
Dans chaque système il y a des composants capables d’analyser une situation et prendre des décisions et de transmettre des ordres. Ils constituent la CHAINE D'INFORMATION.
Quelques exemples de systèmes automatisés qui nous rendent la vie plus facile.
Robot tondeuse
Portail automatique
Porte de garage automatique
Aspirateur robot connecté
Store automatique
La chaine d'information comment ça marche ?Prenons l'exemple d'un gardien qui doit surveiller une zone et alerter en cas d'intrusion et comparons avec un système automatisé. Cliquez sur le gardien
pour comprendre ce qu'est une chaîne d'information.
Les informations sont envoyées au cerveau
Ses neurones transmettent des ordres.
Le gardien
Grâce à ses sens, il obtient des informations
Son cerveau traite les informations
Avec ses cordes vocales, il communique l'alerte
Cliquez sur les flèches pour un système automatisé
Les informations sont transmises.
Les ordres sont transmis.
Gyrophare
Le système automatisé
Des capteurs (caméras, détecteurs de mouvements) permettent d'acquerir les informations.
La carte programmable traite les informations.
Sirène
La représentation de la chaine d'information. Pour schématisé une chaine d'information, on utilise 3 blocs fonctionnels nommés : Acquérir, Traiter et Communiquer.
Chaine d'information
Acquérir
Communiquer
Traiter
Les informations sont transmises.
Les ordres sont transmis.
Gyrophare
Des capteurs (caméras, détecteurs de mouvements) permettent d'acquerir les informations.
La carte programmable traite les informations.
Sirène
Quelques exemples de chaine d'information à recopier dans le cahier.
Déplacez les composants dans leur bloc fonctionnel
Sélecteur de cycle
Ecran LCD
Voyants
Sonde de température
Carte électronique
Le lave linge :
Chaine d'information
Communiquer
Acquérir
Traiter
Carte électronique
La porte de garage :
Gyrophare
Capteur de position de la porte
Antenne réceptrice
Chaine d'information
Communiquer
Acquérir
Traiter
