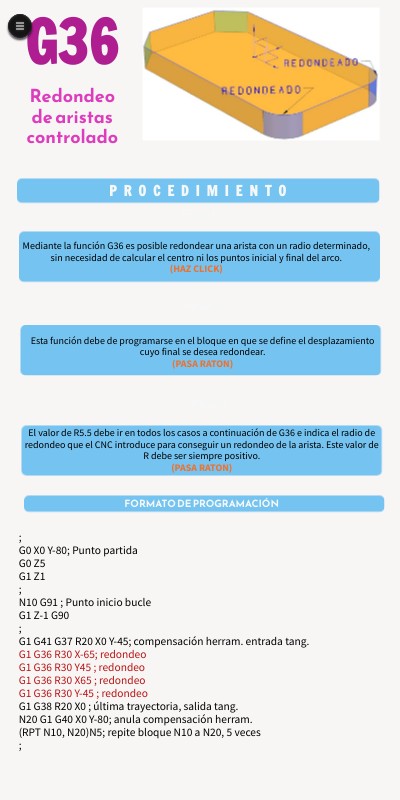

G36
Redondeo de aristas controlado
P R O C E D I M I E N T O
Paso 1
Mediante la función G36 es posible redondear una arista con
un radio determinado, sin necesidad de calcular el centro ni los puntos inicial y final
del arco.(HAZ CLICK)
Paso 2
Esta función debe de programarse en el bloque en que se define el desplazamiento
cuyo final se desea redondear.(PASA RATON)
Paso 3
El valor de R5.5 debe ir en todos los casos a continuación de G36 e indica el radio
de redondeo que el CNC introduce para conseguir un redondeo de la arista. Este
valor de R debe ser siempre positivo.(PASA RATON)
FORMATO DE PROGRAMACIÓN
;G0 X0 Y-80; Punto partidaG0 Z5 G1 Z1 ; N10 G91 ; Punto inicio bucle G1 Z-1
G90 ; G1 G41 G37 R20 X0 Y-45; compensación herram. entrada tang. G1 G36 R30 X-65; redondeo G1 G36 R30 Y45 ; redondeo G1 G36 R30 X65 ; redondeo G1 G36 R30 Y-45 ; redondeo G1 G38 R20 X0 ; última trayectoria, salida tang. N20 G1 G40 X0 Y-80; anula compensación herram. (RPT N10, N20)N5; repite bloque N10 a N20, 5 veces ;
