JERARQUÍA PDH

JERARQUÍA PDH

Jerarquía Digital Plesiócrona

DEFINICIÓN

Tecnología de transmisión utilizada en telecomunicaciones para transportar múltiples canales de voz y datos a través de medios como cables coaxiales, sistemas de radio o microondas, empleando técnicas de multiplexación por división de tiempo (TDM).

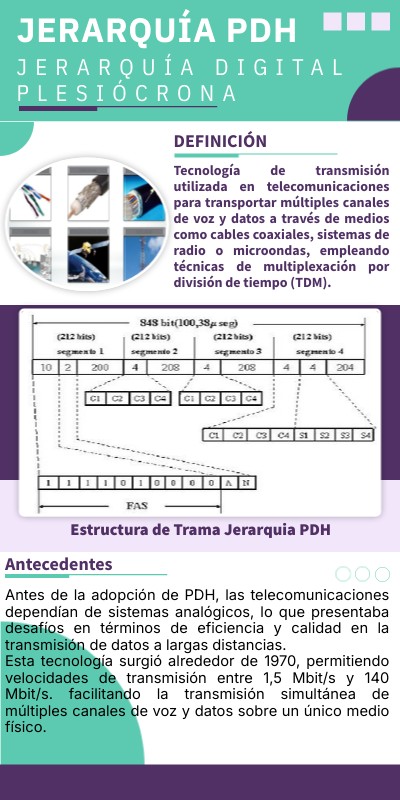

Estructura de Trama Jerarquia PDH

Antecedentes

Antes de la adopción de PDH, las telecomunicaciones dependían de sistemas analógicos, lo que presentaba desafíos en términos de eficiencia y calidad en la transmisión de datos a largas distancias. Esta tecnología surgió alrededor de 1970, permitiendo velocidades de transmisión entre 1,5 Mbit/s y 140 Mbit/s. facilitando la transmisión simultánea de múltiples canales de voz y datos sobre un único medio físico.

JERARQUÍA PDH

Jerarquía Digital Plesiócrona

Estándares de PDH y Niveles de Multiplexación

Jerarquía Japonesa (J-carrier):

Jeraraquia Europea (E-Carrier)

Jerarquía Norteamericana (T-carrier)

E1: 2,048 Mbps E2: 8,448 Mbps​ E3: 34,368 Mbps​ E4: 139,264 Mbps

J1: 1,544 Mbps ​ J2: 6,312 Mbps​ J3: 32,064 Mbps​ J4: 97,728 Mbps

T1: 1,544 Mbps ​ T2: 6,312 Mbps​ T3: 44,736 Mbps​ T4: 274,176 Mbps

Conformacion de trama en Jerarquia PDH

Sistema E1

El sistema E1 es el nivel básico de la jerarquía PDH en el estándar europeo, operando a una velocidad de 2,048 Mbps. Es ampliamente utilizado para la transmisión de voz y datos en redes de telecomunicaciones.

Formato de tranmisión digital E1

JERARQUÍA PDH

Jerarquía Digital Plesiócrona

Estructura de la trama E1

Una trama E1 se compone de 32 intervalos de tiempo (time slots), cada uno con una capacidad de 64 kbps:​ -TS0: Utilizado para información de sincronización y alineación de tramas.​ -TS1 a TS15 y TS17 a TS31: Disponibles para la transmisión de datos o voz, sumando un total de 30 canales.​ -TS16: Reservado para señalización y control, permitiendo la gestión de las llamadas y otros servicios.​ Esta estructura permite la transmisión simultánea de 30 llamadas de voz en un solo enlace E1, con canales adicionales dedicados a funciones de control y sincronización.

Funcionamiento de la trama E1

Fuentes y Créditos

Unión Internacional de Telecomunicaciones (UIT). (2002). Multiplex Digital Hierarchies and Interfaces. ITU-T Recommendations. Recuperado de https://www.itu.int/dms_pub/itu-d/opb/stg/D-STG-SG02.16-2002-P1-OAS-PDF-S.pdf Unión Internacional de Telecomunicaciones (UIT). (2009). Handbook on Telecommunication Outside Plant in Areas Frequently Exposed to Natural Disasters. ITU-D Recommendations. Recuperado de https://extranet.itu.int/brdocsearch/R-HDB/R-HDB-54/R-HDB-54-2009/R-HDB-54-2009-OAS-PDF-S.pdf IEEE ComSoc Región 9. (2019). Redes de Datos: Contexto y Evolución. Recuperado de https://r9.ieee.org/comsoc/wp-content/uploads/sites/68/2020/04/2019-Redes-Datos-3Ed-JICV-OFICIAL.pdf Elaborado por: Jimenez Rosete Joaquin Alejandro.
