Autoras: Nada Sadak, Mireya Escamez y Kerem Yáñez

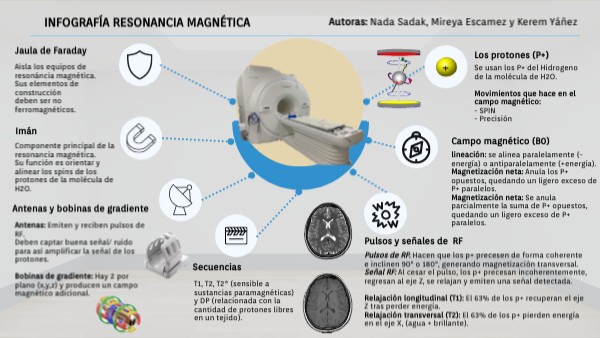

INFOGRAFÍA RESONANCIA MAGNÉTICA
Jaula de Faraday
Los protones (P+)
Aisla los equipos de resonáncia magnética. Sus elementos de construcción deben ser no ferromagnéticos.
Se usan los P+ del Hidrogeno de la molécula de H2O. Movimientos que hace en el campo magnético: - SPIN - Precisión
Imán
Campo magnético (B0)
Componente principal de la resonancia magnética. Su función es orientar y alinear los spins de los protones de la molécula de H2O.
lineación: se alinea paralelamente (- energía) o antiparalelamente (+energía). Magnetización neta: Anula los P+ opuestos, quedando un ligero exceso de P+ paralelos. Magnetización neta: Se anula parcialmente la suma de P+ opuestos, quedando un ligero exceso de P+ paralelos.
Antenas y bobinas de gradiente
Antenas: Emiten y reciben pulsos de RF. Deben captar buena señal/ ruido para así amplificar la señal de los protones. Bobinas de gradiente: Hay 2 por plano (x,y,z) y producen un campo magnético adicional.
Pulsos y señales de RF
Pulsos de RF: Hacen que los p+ precesen de forma coherente e inclinen 90° o 180°, generando magnetización transversal. Señal RF: Al cesar el pulso, los p+ precesan incoherentemente, regresan al eje Z, se relajan y emiten una señal detectada.
Relajación longitudinal (T1): El 63% de los p+ recuperan el eje Z tras perder energía.
Relajación transversal (T2): El 63% de los p+ pierden energía en el eje X, (agua + brillante).
Secuencias
T1, T2, T2* (sensible a sustancias paramagnéticas) y DP (relacionada con la cantidad de protones libres en un tejido).
