PONCHADO DE CABLE CAT 7 TERA

Materiales necesarios:

• Cable Cat7(FTP o S/FTP, con pares trenzados blindados).
• Conectores TERA.
• Herramienta de terminación TERA.
• Pinzas pelacables y cortadores.

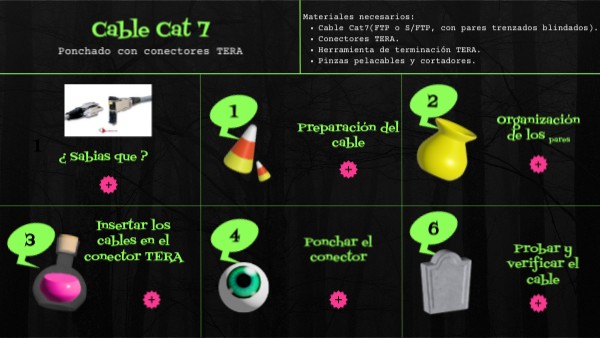

Cable Cat 7

Ponchado con conectores TERA

Organización de los pares

Preparación del cable

¿ Sabias que ?

Insertar los cables en el conector TERA

Ponchar el conector

Probar y verificar el cable

Para preparar el cable vamos a seguir los sigientes pasos:

1. Vamos a pelar la cubierta exterior del cable unos 3-4 cm con un pelacables, sin dañar el blindaje de los pares.
2. Retiramos el material de separación (si lo tiene) y desenrolla el drenaje de tierra si está presente.
3. Dejamos intacto el blindaje de cada par, ya que es crucial para mantener el rendimiento de Cat7.

El cable categoria 7 admite varias configuraciones, en este caso vamos a utilizar la estándar T568B, cada cable lo colocamos en la siguiente secuencia.

1. Blanco-Naranja
2. Naranja
3. Blanco-Verde
4. Azul
5. Blanco-Azul
6. Verde
7. Blanco-Marrón
8. Marrón

Para poder colocar los cables realizamos los siguientes pasos

• Abrimos el conector TERA levantando la tapa.
• Inserta cada par trenzado en los canales del conector TERA sin desenrollarlos demasiado.
• Nos debemos asegurar de mantener el blindaje de cada par hasta el punto de terminación para minimizar la atenuación.

Para ponchar el conector realizamos el siguiente proceso

1. Usamos la herramienta de terminación TERA para presionar los contactos en su lugar.
2. Debemos asegurarnos de que los cables estén bien sujetos y que los blindajes hagan contacto con la carcasa metálica del conector.

Verificación

• Con un tester para cable categoria 7 verificamos la continuidad para asegurarnos que este correctamente ponchado.
• También podemos verificar con un switch compatible para verificar que la velocidad de transmisión es la correcta.
