CODY ROCKY MANUAL BÁSICO

Makeblock.CODY- ROCKY

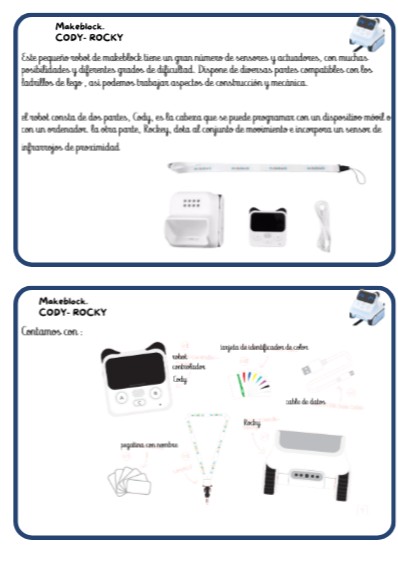

Este pequeño robot de makeblock tiene un gran número de sensores y actuadores, con muchasposibilidades y diferentes grados de dificultad. Dispone de diversas partes compatibles con losladrillos de lego , así podemos trabajar aspectos de construcción y mecánica.

el robot consta de dos partes, Cody, es la cabeza que se puede programar con un dispositivo móvil ocon un ordenador. la otra parte, Rockey, dota al conjunto de movimiento e incorpora un sensor de

infrarrojos de proximidad

Makeblock.CODY- ROCKY

Contamos con :

tarjeta de identificador de color

robotcontrolador

Cody

cable de datos

Rocky

pegatina con nombre

Makeblock.CODY- ROCKY

Para empezar a trabajarEnsambla tu cody rocky, deben estar juntos si no no funcionará.1.Encender. Presione el botón de encendido para iniciar el producto y la luz indicadora de

2.

encendido quedará encendida.Codey Rocky es un robot programable, jugable y educativo. Es compatible con mBlock 5 y la app

3.

Makeblock.

Makeblock.CODY- ROCKY

Busca "Makeblock" en la App Store o Google Play para descargarla.

Crea más ideas con mBlock. mBlock 5Descarga el software para PC: http://www.mblock.cc/

Makeblock.CODY- ROCKY

Para empezar a trabajar4. Conecta tu Codey Rocky. Para móvil,o tablet: Abre laaplicación y activa el Bluetooth de tudispositivo. Acerca tu teléfono otableta a Codey y se conectaráautomáticamente por Bluetooth.

Para PC: Utiliza el cable Micro USB paraconectar Codey a su computadora y abrir

mBlock para usarlo.

Makeblock.CODY- ROCKY

una vez que ya tenemos la app descargada y nuestro robot a punto, solo nos

queda programar.

3. Ejecuta el programa paradivertirte con tu Codey Rocky,

2. SubirSube programas a Codey.

Programación1.Arrastra los bloques deprogramación para comenzar

tu experiencia deprogramación.

Makeblock.CODY- ROCKY

Para empezar a trabajar4. Conecta tu Codey Rocky. Para móvil,o tablet: Abre laaplicación y activa el Bluetooth de tudispositivo. Acerca tu teléfono otableta a Codey y se conectaráautomáticamente por Bluetooth.

Para PC: Utiliza el cable Micro USB paraconectar Codey a su computadora y abrir

mBlock para usarlo.

Makeblock.CODY- ROCKY

Una vez terminamos , para cargar conecta Codey a su computadora oadaptador de corriente a través del cable Micro USB para cargar Codey.

Makeblock.CODY- ROCKY

Este robot se trabaja con la aplicación MBLOCK 5MBLOCK es un programa que nos permite programar por bloques o bienprogramar< en Python que sería una programación más avanzada. Podemosinstalar la versión para PC si estamos en un ordenador o la versión APP sivamos a usarlo desde una tablet. También existe la opción de usarlo online sin

necesidad de instalación.

podemos descargar la aplicación en :https://www.robotix.es/es/descargar-mblock#descargar

Makeblock.CODY- ROCKY

Mblock funciona de manera muy parecida a scracth. Al abrir la aplicación nos aparece la siguienteinterfaz. con su barra de herramientas, barra de menús y barra de dispositivos

barra de herramientas

barra de dispositivos

barra de menús

Makeblock.CODY- ROCKY

Podemos programar en vivo con el dispositivo, en la barra de dispositivos, osimplemente programar con objetos y fondos, como hacemos en Scracht

Movemos el panda ( objetoa las diferentes esquinas,siendo lo mas precisosposibles, elegimos unaposición y lo colocamos, acontinuación le podemosdecir que haga diferente tipode cosas, movimiento,apariencia, sonido...

Makeblock.CODY- ROCKY

Vamos arrastrando los diferentes bloques de acciones, movimientos y apariencia, dependiendo debloque queramos que haga nuestro panda. ejemplo Vamos a pedirle que diga hola durante 10 segundos, tan solo tendremos que seleccionar los bloquescorrespondientes, pinchar sobre ellos y arrástralos hasta la pantalla blanca de la derecha.

Makeblock.CODY- ROCKY

Una vez terminada la programación vamos a cargar esta en el robot, en el cody rocky .Para ello nos vamos a la pestaña dispositivos, nos aparece uno por defecto loeliminamos si queremos y damos a la pestaña más ( añadir) para buscar el nuestro. Alañadir el robot en el programa nos aparecerán más comandos en la barra de menús

Makeblock.CODY- ROCKY

Con el robot ya introducido en el programa, generamos nuestras acciones por bloques, como hemosexplicado en las tarjetas anteriores y conectamos.Para conectar con una tablet vía bluthoot y con un PC con el cable USB, conectamos el cable y damosen el margen inferior izquierdo al botón conectar, nos aparecerá una pantalla elegimos el cable y acontinuación nos dirá “ se ha conectado correctamente”

Con el cable conectado, tenemos que pasar la programaciónal robot, para eso presionamos al botón subir

cuando termine de cargarse,podemos ya quitarle el cable ynuestro robot hará las accionesque le hemos programado, inclusosi apagamos el robot y volvemos aencenderlo, volverá a hacer la

programación
