P2_Destilación

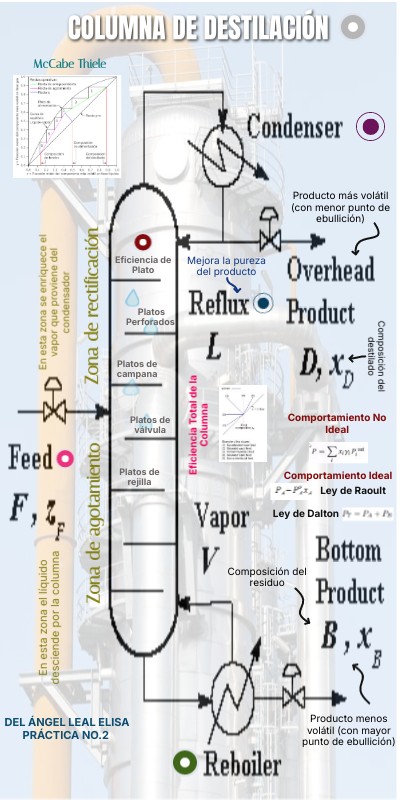

COLUMNA DE destilación

COLUMNA DE destilación

McCabe Thiele

Producto más volátil (con menor punto de ebullición)

Eficiencia de Plato

Mejora la pureza del producto

Zona de rectificación

En esta zona se enriquece el vapor que proviene del condensador

Platos Perforados

Composición del destilado

Platos de campana

Comportamiento No Ideal

Eficiencia Total de la Columna

Platos de válvula

Platos de rejilla

Comportamiento Ideal

Ley de Raoult

Zona de agotamiento

Ley de Dalton

Composición del residuo

En esta zona el líquido desciende por la columna

Producto menos volátil (con mayor punto de ebullición)

DEL ÁNGEL LEAL ELISA PRÁCTICA NO.2

RELACIÓN DE REFLUJOSe llama así a la relación entre el caudal del líquido que se devuelve a la columna como reflujo y el que se extrae como destilado. Se expresa por la razón L/V (razón de reflujo interna) o como L/D (razón de reflujo externa). Una mayor relación de reflujo significará que se necesitarán menos platos para lograr la destilación

Condensador parcial • El vapor solo se licúa parcialmente. • En la columna con condensador parcial, la primera etapa es el condensador parcial. • El reflujo que se devuelve a la columna es un líquido saturado.

Parcial vs Total

Condensador total • Todo el vapor que sale de la parte superior de la columna se condensa. • El reflujo puede y suele ser un líquido subenfriado. • El reflujo subenfriado aumenta de temperatura y provoca la condensación de parte del vapor.

Para aplicar este método es necesario conocer:

• La fase de la alimentación (el porcentaje de vaporización)

• La naturaleza del condensador, si es parcial o total

• Relación del reflujo a reflujo mínimo
• La composición del destilado y del fondo

El método McCabe−Thiele se basa en la destilación y en utilizar un diagrama de equilibrio para determinar el número de etapas necesarias y la eficiencia de la columna de destilación. El diagrama de McCabe−Thiele se construye a partir de los datos de equilibrio de la mezcla binaria, que muestra la relación entre la composición del líquido destilado y la composición del vapor en equilibrio con él

McCabe-Thiele
