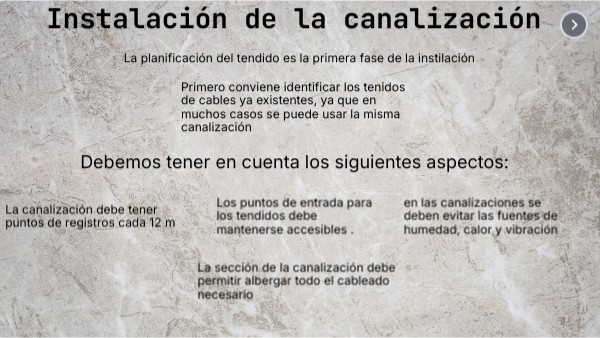

Instalación de la canalización
La planificación del tendido es la primera fase de la instilación
Primero conviene identificar los tenidos de cables ya existentes, ya que en muchos casos se puede usar la misma canalización
Debemos tener en cuenta los siguientes aspectos:
Los puntos de entrada para los tendidos debe mantenerse accesibles .
en las canalizaciones se deben evitar las fuentes de humedad, calor y vibración
La canalización debe tener puntos de registros cada 12 m
La sección de la canalización debe permitir albergar todo el cableado necesario
CANALIZACIÓN AÉREA
CANALIZACIÓN EN TECHO
CANALIZACIÓN EN TECHO TÉCNICO
CANALIZACIÓN EN PASARELA
VA ANCLADA AL TECHO CON UNAS FIJACIONES QUE LA SOPORTAN ESTA CANALIZACIÓN NORMALMENTE ESTÁ A LA VISTA
ES NECESARIO UN FALSO TECHO QUE OCULTE TANTO LA CANALIZACIÓN COMO EL RESTO DE LA INSTALACIÓN
SE UTILIZA PARA LLEVAR DE UN LADO A OTRO LA LÍNEA DE CABLEADO SIN AYUDA DE SOPORTES A TECHO PARED NI A SUELO
SOPORTE DE TECHO
PARA BANDEJAS CON MAYOR CARGA LA CABEZA PUEDE SER PENDULAR PARA ADAPTARSE A TECHOS INCLINADOS O PUEDE RETIRARSE
El tipo de bandeja
Bandeja de lecho continuo
Bandeja de rejilla
Bandeja de escalera
Para canalizaciones donde por limitaciones estructurales la distancia entre soportes sea de hasta 3 m
Para la canalización de cualquier tipo de cableado
Para la canalización de cableado estructurado
Bandeja de modular
Para canalización por la misma línea de tipos de cable diferentes evitando interferencias entre ellos
Canalización bajo suelo
Los elementos que se emplean en la canalización bajo suelo son:
Caja de registros y derivación: se colocan en puntos intermedios del rrecorrido de la canalicación para permitir la reviciṕon
Conjuntos portamecanismos: Integran los sistemas de conexión del area de trabajo.
Canales: son los tramos que constituiran la linea de canalización. -suelen integrar separadores -algunos permiten ser apilados -se fijan al suelo mediante anclajes regulables
