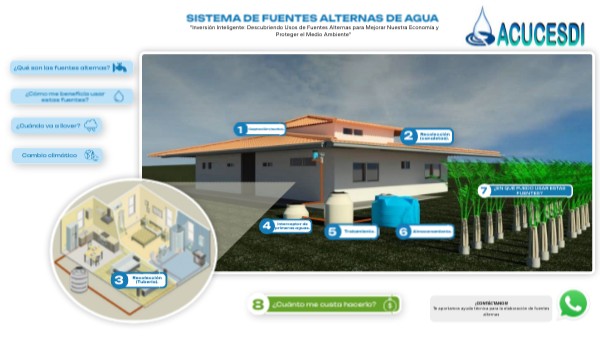

SISTEMA DE FUENTES ALTERNAS DE AGUA
"Inversión Inteligente: Descubriendo Usos de Fuentes Alternas para Mejorar Nuestra Economía y Proteger el Medio Ambiente"
¿Qué son las fuentes alternas?
¿Cómo me beneficia usar estas fuentes?
¿Cuándo va a llover?
Captación (techo).
Recolección (canaletas).
Cambio climático
¿EN QUÉ PUEDO USAR ESTAS FUENTES?
Interceptor de primeras aguas.
Tratamiento.
Almacenamiento.
Recolección (Tubería).
¡CONTÁCTANOS! Te aportamos ayuda técnica para la elaboración de fuentes alternas
¿Cuánto me custa hacerlo?
SISTEMA DE FUENTES ALTERNAS DE AGUA
"Inversión Inteligente: Descubriendo Usos de Fuentes Alternas para Mejorar Nuestra Economía y Proteger el Medio Ambiente"
Algunas consideraciones para el ejemplo:
AGUA LLUVIA
Vamos a ver cómo podemos averiguar el costo de construir sistemas para una casa. Imaginemos una vivienda de 60 m² en Pereira, donde llueve un promedio de 2000 milímetros al año.
AGUAS GRISES
Vamos a suponer que hay 4 personas en la casa y cada una descarga 80 litros de agua al día.
Recolección (canaletas).
Bajantes
Hidroflow
Interceptor de primeras aguas.
Tratamiento.
Almacenamiento.
Recolección (Tubería).
¡CONTÁCTANOS! Te aportamos ayuda técnica para la elaboración de fuentes alternas
¿Existen otras alternativas?
Interceptor de primeras aguas.
Cuando se utiliza el agua de lluvia para uso doméstico, es importante dejar que la primera lluvia corra libremente. Esto ayuda a remover la basura y el polvo acumulados en el área de recolección y en las canaletas. La fuente más significativa de contaminación suele ser las deposiciones de aves y otros animales. Aunque puedes minimizar la contaminación bacteriana manteniendo limpias las superficies de los techos y desagües, no podrás eliminarla por completo. Para resolver este problema, se puede instalar un interceptor de primeras aguas. Este dispositivo se encarga de recoger el agua sucia que cae al principio de la lluvia, evitando que las impurezas lleguen al lugar donde se almacena el agua. Así, solo el agua más limpia se dirige hacia el sistema de almacenamiento.
El interceptor debe de ser por lo menos de un 1 Litro por metro de techo.
¡Prepárate para los días de lluvia!
Windy es una aplicación que te ayuda a estar al tanto del pronóstico del tiempo. Si quieres saber cuántos milímetros va a llover mañana o qué temperatura hará esta tarde, esta herramienta es perfecta para ti.
¿Cómo usar Windy? 1. Acceso a WindyAplicación Móvil:
- Para Android, busca "Windy" en Google Play.
- Para iOS, busca "Windy" en la App Store.
- Página Web:Visita Windy.com desde cualquier navegador.
2. Encontrar PronósticosSeleccionar Ubicación:
- En la aplicación, toca el ícono de la lupa y escribe el nombre de tu ubicación.
Acceder al Pronóstico:
- En la app, toca el ícono de casa para ver el clima actual.
- En la web, haz clic en el lugar deseado en el mapa.
3. Consultar Detalles EspecíficosPuedes ver el pronóstico por día deslizando hacia la derecha en la parte inferior de la pantalla (hasta siete días). Toca un punto en el mapa o el ícono de nube con sol para obtener detalles sobre:
- Precipitaciones: Cuántos milímetros se esperan.
- Temperatura: Tanto la temperatura seca como la húmeda.
- Humedad: Niveles de humedad relativa.
- Índices UV: Para planificar actividades al aire libre.
Filtro de Arena Lento.
Los sustratos son materiales que ayudan a fijar los microorganismos que eliminan contaminantes en el agua. Estos sustratos también actúan como filtros. Algunos ejemplos de sustratos son grava, arena, carbón activado y turba. Generalmente, se colocan los materiales más gruesos en el fondo y los más finos en la parte superior.
Agua
Arena fina
Arena gruesa
Grava
¡Cuidado!
Sí, existen alternativas para recoger estas fuentes.
Para reutilizar el agua de la lavadora, ponle la manguera de drenaje a un tanque de 190 litros y conecta una manguera para regar a su base. Deja que el agua fluya por la manguera hacia tu jardín. Así aprovechas el agua que normalmente se desperdiciaría.
Método de caneca y manguera para la lavadora
Tomado de: Laura Allen. (2015). Manual de diseño para manejo de aguas grises: Para riego exterior. En Greywater Action.
AGUAS GRISES
Reconecta la tubería al inodoro para que el agua residual se utilice en cada descarga. Esto puede resultar en un ahorro considerable de agua potable, ya que aprovechas el recurso en lugar de desperdiciarlo.
Reconectar la tubería al inodoro
Este sistema aprovecha las pendientes naturales de un terreno, en el que se instalan sistemas de recolección de agua como láminas o canales, que conducen el agua a un tanque de almacenamiento. Se sugiere tener materiales que impidan la infiltración y pérdida de agua.
Cosecha de agua aprovechando los pendientes existentes
Tomado de: Proyecto de Desarrollo Rural Integral Sostenible en la Provinciia de Chimborazo. Ecuador, Marzo del 2015.
AGUA LLUVIA
El cosechador de agua tipo portátil es un sistema diseñado para recolectar y almacenar agua de lluvia en terrenos planos. Es fácil de transportar e instalar, ideal para captar agua en áreas rurales. Una de sus características distintivas es que cuenta con láminas que se conectan directamente al tanque de almacenamiento, lo que permite su uso sin depender de un techo o una superficie inclinada. Esto maximiza la capacidad de recolección de agua, independientemente del entorno.
Cosechador de agua tipo portátil
Tomado de: Proyecto de Desarrollo Rural Integral Sostenible en la Provinciia de Chimborazo. Ecuador, Marzo del 2015.
Durante épocas de sequía, el precio del agua puede aumentar. Utilizar fuentes alternativas te ayuda a evitar estos costos adicionales.
Menor Costo en Temporadas Secas
Recolectar agua de lluvia y reutilizar aguas grises no depende de redes externas, lo que elimina gastos por infraestructura.
Sistemas Autónomos
El agua del acueducto suele tener un costo mensual basado en el consumo. Al reducir el uso de agua del acueducto, puedes disminuir tus tarifas.
Ahorro en Facturación
¿Cómo estimar el costo de las BAJANTES?
Datos iniciales
- Número de bajantes: 4 bajantes
- Longitud de cada bajante: 3 metros
- Costo por metro de tubo: $11,000 COP
- Costo de mano de obra por metro: $10,000 COP
Ahora, calculamos cuánto nos costará el tubo:
Costo del tubo = 12 m × $11,000 COP = $132,000 COP
Paso 2: Calcular el costo del tubo
Costo del tubo = Longitud total × Costo por metro
Longitud total = 4 bajantes × 3 m = 12 m
Para saber cuántos metros de tubo necesitamos, multiplicamos el número de bajantes por la longitud de cada uno:
Paso 1: Calcular la longitud total del tubo
Paso 4: Costo total
Finalmente, sumamos el costo del tubo y el costo de la mano de obra para obtener el costo total:
Costo total = $132,000 COP + $120,000 COP = $252,000 COP
Costo total = Costo del tubo + Costo de mano de obra
Luego, calculamos el costo de la mano de obra para instalar los bajantes:
Costo de mano de obra = 12 m × $10,000 COP = $120,000 COP
Paso 3: Calcular el costo de la mano de obra
Costo de mano de obra = Longitud total × Costo de mano de obra por metro
Recolección (Tubería).
Un sistema de reutilización de aguas grises es una forma inteligente de aprovechar el agua que usamos en casa, como la que proviene de duchas, lavamanos, lavadoras y lavaplatos. Estas aguas son menos contaminadas y se pueden reutilizar para riego o para descargar inodoros, entre otras cosas. Para que esto funcione, es importante separar las aguas grises de las aguas negras (que vienen del inodoro) desde el principio.
La recolección se realiza mediante tuberías que llevan solo las aguas grises al sistema de tratamiento. Una vez tratadas, estas aguas limpias se pueden usar en diversas actividades, ayudando a ahorrar agua potable
¿Cómo se compone las aguas grises?
Características Físicas
Características Químicas
Características biológicas
¿Cómo calcular el costo de instalar INTERCEPTORES?
Datos iniciales
- Número de interceptores: 4 Interceptores
- Costo de cada interceptor: $100,000 COP
- Costo de mano de obra por interceptor: $20,000 COP
Primero, calculamos cuánto costarán todos los interceptores: Costo de interceptores = Número de interceptores × Costo por interceptor Costo de interceptores = 4 × $100,000 COP = $400,000 COP
Paso 1: Calcular el costo de los interceptores
Ahora, veamos cuánto costará la mano de obra para instalar estos interceptores: Costo de mano de obra = Número de interceptores × Costo de mano de obra por interceptor
Costo de mano de obra = 4 × $20,000 COP = $80,000 COP
Paso 2: Calcular el costo total de la mano de obra
Paso 3: Costo total
Finalmente, sumamos el costo de los interceptores y el costo de la mano de obra para obtener el costo total:
Costo total = Costo de interceptores + Costo de mano de obra
Costo total = $400,000 COP + $80,000 COP = $480,000 COP
¿Cómo hacer un filtro de Arena lento?
Materiales
Coloca el filtro en la parte baja de los demás sistemas para que el agua llegue a él por gravedad. Prepara las conexiones Haz dos agujeros en el tanque:
- Uno arriba de ½ pulgada (entrada de agua).
- Uno abajo de 1 pulgada (salida del agua). Usa tubos y codos para ajustar las conexiones.
Asegúrate de que la salida esté bien conectada al tanque de almacenamiento.
Paso 1:Ubicación y conexiones del filtro
Une las piezas del sistema de drenaje con limpiador y pegamento para PVC. Haz agujeros en las tuberías con una broca pequeña (máximo 5 mm de diámetro). Si los agujeros son más grandes de 5 mm, las piedras o grava pueden tapar las tuberías. Haz un plano sencillo del sistema de drenaje, como una rama o espina de pescado, antes de cortar las tuberías.
Paso 2: Instalación del drenaje
Salida del tanque
- Medida: Diámetro nominal de 1” x ½”
- Cantidad: 1
- Costo: $5,000 COP
Flotador de bola
- Cantidad: 1
- Costo: $17,000 COP
Tanque de plástico
- Medida: 200L
- Cantidad: 1
- Costo: $200,000 COP
Entrada Tanque
- Medida: Diámetro nominal de ½”
- Cantidad: 1
- Costo: $5,000 COP
Grava
- Medida: 20 mm el tamaño de la grava
- Cantidad: 2 bultos
- Costo: $20,000 COP
LLave
- Cantidad: 1
- Costo: $5,000 COP
Registro universal
- Medida: Diámetro nominal de ½”
- Cantidad: 1
- Costo: $3,000 COP
Adaptador macho
- Medida: Diámetro nominal de ½”
- Cantidad: 4
- Costo: $6,000 COP
Arena de río
- Medida: 0.7 y 1.2 mm tamaño de la arena.
- Cantidad: 4 bultos
- Costo: $33,000 COP
Arena de Peña
- Medida: 0.3 a 0.45 mm tamaño de la arena
- Cantidad: 6 bultos
- Costo: $47,000 COP
Adaptador hembra
- Medida: Diámetro nominal de ½”
- Cantidad: 4
- Costo: $6,000 COP
Tapón
- Medida: Diámetro nominal de ½”
- Cantidad: 12
- Costo: $48,000 COP
Paso 4: Disposición de los sustratos
Conectar el ramal de distribución a la salida del tanque. Usa un codo de ½ pulgada y un tubo de 5-7 cm de largo. Une las piezas con soldadura y usa cinta de teflón para evitar fugas. Colocar las capas de material filtrante en este orden:
- Grava gruesa: 15 cm de altura (7-8 cm de diámetro).
- Arena gruesa: 15 cm de altura.
- Arena fina: 40 cm de altura.
Instalar la entrada de agua y la válvula de flotador. Colocar capas de material geotextil entre cada capa de sustrato para facilitar el mantenimiento.
Antes de colocar el material filtrante, debes limpiarlo bien. Pasos para limpiar:
- Tamizar el material para quitar impurezas.
- Lavar con abundante agua durante 2 minutos.
- Eliminar polvo, ramas y residuos que puedan generar mal olor.
Paso 3: Preparación del lecho filtrante
Soldadura liquida PVC
- Cantidad: 1
- Costo: $6,000 COP
Codo de 90°
- Medida: Diámetro nominal de ½”
- Cantidad: 12
- Costo: $12,000 COP
COSTO TOTAL: $426,000 COP
Union universal
- Medida: Diámetro nominal de ½”
- Cantidad: 1
- Costo: $3,000 COP
Limpiador PVC
- Cantidad: 1
- Costo: $3,000 COP
Cinta Teflón
- Cantidad: 1
- Costo: $1,000 COP
Tubo PVC
- Medida: Diámetro nominal de ½”
- Cantidad: 1
- Costo: $3,000 COP
Tomado de: El filtro de arena lento: manual para el armado, instalación y monitoreo. torres parra & villanueva perdomo, pag 29- 35, 2014.
Tomado de: El filtro de arena lento: manual para el armado, instalación y monitoreo. torres parra & villanueva perdomo, pag 29- 35, 2014.
El cambio climático y nuestro territorio.
El Plan Integral para la Gestión del Cambio Climático en Risaralda nos dice que, para finales de este siglo, las lluvias en Pereira podrían aumentar entre un 30% y un 40%. Aunque esto puede sonar bien porque habría más agua, en realidad es un problema. Este aumento de lluvias viene de un incremento en la temperatura de 2.3 °C, lo que significa que fenómenos como El Niño y La Niña serán más intensos. Esto va a traer días muy calurosos con poca lluvia y otros con mucha lluvia y calor, lo que puede afectar la agricultura, la salud y el bienestar de la gente. Por eso, tanto el gobierno como todos nosotros necesitamos prepararnos para enfrentar estos cambios en el clima.
¿QUÉ SON LAS FUENTES ALTERNAS DE AGUA?
Considerando que el 80% del agua se destina a actividades diarias y el 20% a consumo humano, es crucial ser conscientes de su uso. Aunque la mayoría del agua la usamos en casa para lavar, regar y otras tareas cotidianas (80%), no debemos olvidar la importancia del 20% que consumimos directamente. Preguntarnos cuánta agua gastamos en cada actividad, desde regar el jardín hasta lavar la ropa, nos ayuda a administrar mejor este recurso vital, especialmente la porción destinada al consumo humano.
Lavamanos
6- 9 L/hab*día
Inodoro 0-50 L/hab*día
Ducha
12-20 L/hab*día
Lavaplatos 9-13 L/hab*día
Lavadero 20-50 L/habi*día
Uso del agua en el hogar y en la finca
Es claro que el cambio climático está haciendo que cada vez sea más difícil conseguir suficiente agua. Conocer estos detalles sobre nuestro consumo diario nos ayuda a ser más responsables y a cuidar este recurso tan valioso. Afortunadamente, hay alternativas que podemos explorar. Existen fuentes de agua no convencionales, como la recolección de agua de lluvia y la reutilización de aguas grises. Estas opciones nos permiten aprovechar el agua de maneras nuevas y creativas.
Ganado 25-110L/hab*día
Cultivo 0.8 L/planta* día (Dependiendo de la planta)
Cerdos
10-26 L/hab*día
Caballo
20-25 L/Cab*día
Fuente: Restrepo, Inés (Ed). 2010. Usos múltiples del agua como una estrategia para la reducción de la pobreza. Universidad del Valle. p. 177.
¿Cómo calcular el costo de un TANQUE?
Primero, necesitas conocer cuanta agua vas a recolectar.
Agua lluvia= Area del techo×Lluvia×0,8. Dividimos la lluvia en 12 meses: 2000/12=166.67mm/mes Cálculo del agua recolectada al mes: 60×166.67×0.8=8000 litros
Paso 1:Calcula el agua lluvia recolectada
¿ Por qué 0,8 ?
Para saber cuánto es en total, simplemente multiplicas: 80 L × 4 personas =320 litros diarios En un mes (30 días): 320 L/día × 30 días=9600 litros
Paso 2: Calcula el agua gris reciclada
Sumamos el agua de lluvia y la de aguas grises: 8000L + 9600L = 17600Litros al mes Un tanque grande de 20,000 litros es suficiente para almacenar todo el agua recolectada cada mes.
Paso 3: Cuánto almacenamiento necesitas
Paso 4: Costo de la mano de obra
El tanque de 20,000 litros cuesta $24,000,000 COP. La instalación cuesta aproximadamente $100,000 COP. Total de la inversión: 24,000,000+100,000=24,150,000 COP
¡Importante!
AGUA LLUVIA
AGUAS GRISES
¿En que puedo usar las AGUAS GRISES?
¿En que puedo usar el AGUA LLUVIA?
El agua de lluvia es ideal para regar jardines y huertos, ya que es naturalmente blanda y no contiene químicos como el cloro, que se encuentra en el agua potable. Esto favorece el crecimiento saludable de las plantas y mejora la calidad del suelo.
Plantas compatibles con las aguas grises :
Enredaderas
Árboles frutales
Arbustos y matorrales
Además, puede ser utilizada para diversas tareas de limpieza en el hogar, como lavar pisos, ventanas y superficies.
Plantas florales
Plantas de bajo consumo de agua y tolerantes a la sequía
¡Cuidado!
Plantas que NO debes regar con aguas grises:
El agua de lluvia puede ser utilizada para llenar piscinas, lo que representa un ahorro significativo en el consumo de agua tratada. El volumen de tu piscina es un factor clave al momento de llenarla con agua de lluvia. Los depósitos de almacenamiento pueden ser muy útiles para complementar el nivel de agua, aunque es posible que no tengan la capacidad suficiente para llenarla por completo.
Pasto
Plantas de pH ácido
Hortalizas de raíz comestible
Recolección (canaletas).
Tipo de Canaleta
Las canaletas son tubos que llevan el agua de lluvia desde el techo hasta el lugar donde queremos almacenarla. Para que funcione bien, se necesita un ancho de entre 75 mm y 150 mm. Además, tienen un sistema que conecta bien con los tubos que llevan el agua y los desechos. El tubo de desagüe se conecta en la parte de abajo de la canaleta, lo que permite que cualquier sedimento o suciedad pueda salir fácilmente. Por otro lado, el tubo de conducción se conecta a un lado de la canaleta y lleva el agua hacia donde la quieres almacenar.
¡Importante!
Almacenamiento.
Un sistema de almacenamiento es una buena manera de recolectar y usar el agua para actividades que no necesitan agua potable. El Almacenamiento de agua es un espacio diseñado para almacenar el agua que ha sido trata con el filtro. Esta agua puede guardarse por un máximo de 48 horas, sin embargo, el cloro es una herramienta útil y accesible para prolongar el almacenamiento seguro de estas aguas, siempre y cuando se utiliza correctamente y se realiza un monitoreo adecuado.
Evita sobrepasar los 2 metros de altura para no tener problemas de presión.
La OMS recomienda que el agua almacenada tenga entre 0,5 y 1,0 mg/L de cloro residual para que sea segura. Para usar el cloro correctamente, primero disuelve una cantidad adecuada en agua, luego viértelo en el tanque, mezcla bien y espera 30 minutos antes de usarla.
Asegúrate de que el tanque tenga una tapa para evitar que entren polvo, insectos y luz solar.
Para controlar el cloro en el agua, usa un comparador de piscina. Llena con agua, añade 3-5 gotas de reactivo, mezcla y compara el color con la escala. Mantén el pH entre 6.5 y 9 y el cloro entre 2 y 4 ppm. Revisa diariamente y cambia los reactivos cada 10 meses.
El tanque debe tener un rebosadero o un desagüe en el fondo, que puede ser con una llave o un sistema de distribución. Esto permite utilizar el agua de manera eficiente y facilita una limpieza profunda y fácil.
El tanque debe ser completamente impermeable para evitar pérdidas de agua por goteo o evaporación.
Los tanques de almacenamiento de agua se pueden fabricar con varios materiales. Por ejemplo, los tanques pequeños, que van desde 100 a 500 litros, suelen ser de plástico. Pero para tanques más grandes, se pueden utilizar ferrocemento o concreto aunque también puedes encontrar de plástico.
Los techos son muy útiles para recoger el agua de lluvia. Es importante que tengan una inclinación adecuada, como los que tienen dos o cuatro lados, ya que esto ayuda a que el agua se deslice y se recoja mejor. Si tu techo es plano, asegúrate de que tenga un desagüe para evitar que se acumule el agua. También revisa que no haya goteras y mantén el techo limpio de hojas y basura. Así podrás aprovechar al máximo el agua de lluvia que cae sobre tu casa.
¿Qué materiales sirven para la captación de agua lluvia?
Tejas de barro o Arcilla
Eternit o Fibrocemento
¡TEN EN CUENTA!
Tejas Plasticas (PVC)
¿Cómo recoger las aguas grises?
¿Cómo separar los residuos de grasas al lavar?
El agua que usas para bañarte, lavarte las manos o lavar la ropa se puede reutilizar completamente. Por eso, es importante separarlas para que no terminen en el alcantarillado.
Para esto, necesitamos tubería sanitaria, que cuesta alrededor de $8,000 COP por metro lineal de tubo de 2 pulgadas.
Recuerda que cuando lavas, se generan residuos de grasas que hay que separar. Muchas veces se usa un filtro para esto, pero también puedes optar por una trampa de grasa. Esta trampa cuesta alrededor de $285,000 COP, y la mano de obra para instalarla puede estar cerca de $100,000 COP.
En algunas casas, la gente redistribuye estas aguas grises usando mangueras. O si prefieres, puedes poner un balde o caneca directamente en el desagüe del lavamanos, lavaplatos y lavadero.
Para darte una idea de costos, el metro lineal de manguera puede costar unos $4,000 COP, y los baldes de 100 litros pueden llegar a costar alrededor de $60,000 COP.
¿Cómo hacer fluir el agua?
Para que el agua llegue al tanque de almacenamiento, puedes usar una bomba hidroflow de 24 litros. Esta bomba cuesta alrededor de $500,000 COP y la instalación se vende por unos $300,000 COP.
Si crees que eso es muy caro, otra opción es poner el sistema en un lugar alto y el tanque de almacenamiento en la parte baja. De esta manera, el agua puede bajar por gravedad. Solo ten en cuenta que este método puede tardar un poco más.
¿Cómo calcular el costo de las CANALETA?
Paso 1: Mira tu techo
Primero, necesitas revisar qué tipo de techo tienes. Para este ejemplo, vamos a suponer que es un techo con cuatro lados. Toma las medidas del ancho y el largo de tu techo. Digamos que mide 5 metros de ancho y 12 metros de largo.
El perímetro es la medida alrededor del techo. Lo calculamos así:
Fórmula: Perímetro = 2 × (ancho + largo) Cálculo: Perímetro = 2 × (5 m + 12 m)
Perímetro = 2 × 17 m
Perímetro = 34 m
Así que el perímetro de tu techo es de 34 metros.
Ahora, vamos a calcular cuánto costarán las canaletas. Supongamos que una canaleta de PVC cuesta aproximadamente $24,000 por metro lineal.
Cálculo:
Costo de canaletas = Perímetro × Costo por metro
Costo de canaletas = 34 m × $24,000
Costo de canaletas = $816,000
Paso 3: Costo de las canaletas
Paso 2: Calcula el perímetro
Paso 5: Costo total
Finalmente, sumamos el costo de las canaletas y el costo de la mano de obra para obtener el costo total.
Cálculo:
Costo Total = Costo de canaletas + Costo de mano de obra
Costo Total = $816,000 + $680,000
Costo Total = $1,496,000
Paso 4: Costo de la mano de obra
También necesitas saber cuánto te costará la mano de obra para instalar las canaletas. Supongamos que el costo es de $20,000 por metro lineal.
Cálculo:
Costo de mano de obra = Perímetro × Costo por metro
Costo de mano de obra = 34 m × $20,000
Costo de mano de obra = $680,000
ACUCESDI Fuentes Alternas de agua
antonio.arenas
Created on January 30, 2025
Start designing with a free template
Discover more than 1500 professional designs like these:
View
Microlearning: Teaching Innovation with AI
View
Microlearning: Design Learning Modules
View
Video: Responsible Use of Social Media and Internet
View
Mothers Days Card
View
Momentum: First Operational Steps
View
Momentum: Employee Introduction Presentation
View
Mind Map: The 4 Pillars of Success
Explore all templates
Transcript
SISTEMA DE FUENTES ALTERNAS DE AGUA
"Inversión Inteligente: Descubriendo Usos de Fuentes Alternas para Mejorar Nuestra Economía y Proteger el Medio Ambiente"
¿Qué son las fuentes alternas?
¿Cómo me beneficia usar estas fuentes?
¿Cuándo va a llover?
Captación (techo).
Recolección (canaletas).
Cambio climático
¿EN QUÉ PUEDO USAR ESTAS FUENTES?
Interceptor de primeras aguas.
Tratamiento.
Almacenamiento.
Recolección (Tubería).
¡CONTÁCTANOS! Te aportamos ayuda técnica para la elaboración de fuentes alternas
¿Cuánto me custa hacerlo?
SISTEMA DE FUENTES ALTERNAS DE AGUA
"Inversión Inteligente: Descubriendo Usos de Fuentes Alternas para Mejorar Nuestra Economía y Proteger el Medio Ambiente"
Algunas consideraciones para el ejemplo:
AGUA LLUVIA
Vamos a ver cómo podemos averiguar el costo de construir sistemas para una casa. Imaginemos una vivienda de 60 m² en Pereira, donde llueve un promedio de 2000 milímetros al año.
AGUAS GRISES
Vamos a suponer que hay 4 personas en la casa y cada una descarga 80 litros de agua al día.
Recolección (canaletas).
Bajantes
Hidroflow
Interceptor de primeras aguas.
Tratamiento.
Almacenamiento.
Recolección (Tubería).
¡CONTÁCTANOS! Te aportamos ayuda técnica para la elaboración de fuentes alternas
¿Existen otras alternativas?
Interceptor de primeras aguas.
Cuando se utiliza el agua de lluvia para uso doméstico, es importante dejar que la primera lluvia corra libremente. Esto ayuda a remover la basura y el polvo acumulados en el área de recolección y en las canaletas. La fuente más significativa de contaminación suele ser las deposiciones de aves y otros animales. Aunque puedes minimizar la contaminación bacteriana manteniendo limpias las superficies de los techos y desagües, no podrás eliminarla por completo. Para resolver este problema, se puede instalar un interceptor de primeras aguas. Este dispositivo se encarga de recoger el agua sucia que cae al principio de la lluvia, evitando que las impurezas lleguen al lugar donde se almacena el agua. Así, solo el agua más limpia se dirige hacia el sistema de almacenamiento.
El interceptor debe de ser por lo menos de un 1 Litro por metro de techo.
¡Prepárate para los días de lluvia!
Windy es una aplicación que te ayuda a estar al tanto del pronóstico del tiempo. Si quieres saber cuántos milímetros va a llover mañana o qué temperatura hará esta tarde, esta herramienta es perfecta para ti.
¿Cómo usar Windy? 1. Acceso a WindyAplicación Móvil:
- Para Android, busca "Windy" en Google Play.
- Para iOS, busca "Windy" en la App Store.
- Página Web:Visita Windy.com desde cualquier navegador.
2. Encontrar PronósticosSeleccionar Ubicación:- En la aplicación, toca el ícono de la lupa y escribe el nombre de tu ubicación.
Acceder al Pronóstico:3. Consultar Detalles EspecíficosPuedes ver el pronóstico por día deslizando hacia la derecha en la parte inferior de la pantalla (hasta siete días). Toca un punto en el mapa o el ícono de nube con sol para obtener detalles sobre:
Filtro de Arena Lento.
Los sustratos son materiales que ayudan a fijar los microorganismos que eliminan contaminantes en el agua. Estos sustratos también actúan como filtros. Algunos ejemplos de sustratos son grava, arena, carbón activado y turba. Generalmente, se colocan los materiales más gruesos en el fondo y los más finos en la parte superior.
Agua
Arena fina
Arena gruesa
Grava
¡Cuidado!
Sí, existen alternativas para recoger estas fuentes.
Para reutilizar el agua de la lavadora, ponle la manguera de drenaje a un tanque de 190 litros y conecta una manguera para regar a su base. Deja que el agua fluya por la manguera hacia tu jardín. Así aprovechas el agua que normalmente se desperdiciaría.
Método de caneca y manguera para la lavadora
Tomado de: Laura Allen. (2015). Manual de diseño para manejo de aguas grises: Para riego exterior. En Greywater Action.
AGUAS GRISES
Reconecta la tubería al inodoro para que el agua residual se utilice en cada descarga. Esto puede resultar en un ahorro considerable de agua potable, ya que aprovechas el recurso en lugar de desperdiciarlo.
Reconectar la tubería al inodoro
Este sistema aprovecha las pendientes naturales de un terreno, en el que se instalan sistemas de recolección de agua como láminas o canales, que conducen el agua a un tanque de almacenamiento. Se sugiere tener materiales que impidan la infiltración y pérdida de agua.
Cosecha de agua aprovechando los pendientes existentes
Tomado de: Proyecto de Desarrollo Rural Integral Sostenible en la Provinciia de Chimborazo. Ecuador, Marzo del 2015.
AGUA LLUVIA
El cosechador de agua tipo portátil es un sistema diseñado para recolectar y almacenar agua de lluvia en terrenos planos. Es fácil de transportar e instalar, ideal para captar agua en áreas rurales. Una de sus características distintivas es que cuenta con láminas que se conectan directamente al tanque de almacenamiento, lo que permite su uso sin depender de un techo o una superficie inclinada. Esto maximiza la capacidad de recolección de agua, independientemente del entorno.
Cosechador de agua tipo portátil
Tomado de: Proyecto de Desarrollo Rural Integral Sostenible en la Provinciia de Chimborazo. Ecuador, Marzo del 2015.
Durante épocas de sequía, el precio del agua puede aumentar. Utilizar fuentes alternativas te ayuda a evitar estos costos adicionales.
Menor Costo en Temporadas Secas
Recolectar agua de lluvia y reutilizar aguas grises no depende de redes externas, lo que elimina gastos por infraestructura.
Sistemas Autónomos
El agua del acueducto suele tener un costo mensual basado en el consumo. Al reducir el uso de agua del acueducto, puedes disminuir tus tarifas.
Ahorro en Facturación
¿Cómo estimar el costo de las BAJANTES?
Datos iniciales
Ahora, calculamos cuánto nos costará el tubo: Costo del tubo = 12 m × $11,000 COP = $132,000 COP
Paso 2: Calcular el costo del tubo
Costo del tubo = Longitud total × Costo por metro
Longitud total = 4 bajantes × 3 m = 12 m
Para saber cuántos metros de tubo necesitamos, multiplicamos el número de bajantes por la longitud de cada uno:
Paso 1: Calcular la longitud total del tubo
Paso 4: Costo total
Finalmente, sumamos el costo del tubo y el costo de la mano de obra para obtener el costo total: Costo total = $132,000 COP + $120,000 COP = $252,000 COP
Costo total = Costo del tubo + Costo de mano de obra
Luego, calculamos el costo de la mano de obra para instalar los bajantes: Costo de mano de obra = 12 m × $10,000 COP = $120,000 COP
Paso 3: Calcular el costo de la mano de obra
Costo de mano de obra = Longitud total × Costo de mano de obra por metro
Recolección (Tubería).
Un sistema de reutilización de aguas grises es una forma inteligente de aprovechar el agua que usamos en casa, como la que proviene de duchas, lavamanos, lavadoras y lavaplatos. Estas aguas son menos contaminadas y se pueden reutilizar para riego o para descargar inodoros, entre otras cosas. Para que esto funcione, es importante separar las aguas grises de las aguas negras (que vienen del inodoro) desde el principio.
La recolección se realiza mediante tuberías que llevan solo las aguas grises al sistema de tratamiento. Una vez tratadas, estas aguas limpias se pueden usar en diversas actividades, ayudando a ahorrar agua potable
¿Cómo se compone las aguas grises?
Características Físicas
Características Químicas
Características biológicas
¿Cómo calcular el costo de instalar INTERCEPTORES?
Datos iniciales
Primero, calculamos cuánto costarán todos los interceptores: Costo de interceptores = Número de interceptores × Costo por interceptor Costo de interceptores = 4 × $100,000 COP = $400,000 COP
Paso 1: Calcular el costo de los interceptores
Ahora, veamos cuánto costará la mano de obra para instalar estos interceptores: Costo de mano de obra = Número de interceptores × Costo de mano de obra por interceptor Costo de mano de obra = 4 × $20,000 COP = $80,000 COP
Paso 2: Calcular el costo total de la mano de obra
Paso 3: Costo total
Finalmente, sumamos el costo de los interceptores y el costo de la mano de obra para obtener el costo total: Costo total = Costo de interceptores + Costo de mano de obra Costo total = $400,000 COP + $80,000 COP = $480,000 COP
¿Cómo hacer un filtro de Arena lento?
Materiales
Coloca el filtro en la parte baja de los demás sistemas para que el agua llegue a él por gravedad. Prepara las conexiones Haz dos agujeros en el tanque:
- Uno arriba de ½ pulgada (entrada de agua).
- Uno abajo de 1 pulgada (salida del agua). Usa tubos y codos para ajustar las conexiones.
Asegúrate de que la salida esté bien conectada al tanque de almacenamiento.Paso 1:Ubicación y conexiones del filtro
Une las piezas del sistema de drenaje con limpiador y pegamento para PVC. Haz agujeros en las tuberías con una broca pequeña (máximo 5 mm de diámetro). Si los agujeros son más grandes de 5 mm, las piedras o grava pueden tapar las tuberías. Haz un plano sencillo del sistema de drenaje, como una rama o espina de pescado, antes de cortar las tuberías.
Paso 2: Instalación del drenaje
Salida del tanque
Flotador de bola
Tanque de plástico
Entrada Tanque
Grava
LLave
Registro universal
Adaptador macho
Arena de río
Arena de Peña
Adaptador hembra
Tapón
Paso 4: Disposición de los sustratos
Conectar el ramal de distribución a la salida del tanque. Usa un codo de ½ pulgada y un tubo de 5-7 cm de largo. Une las piezas con soldadura y usa cinta de teflón para evitar fugas. Colocar las capas de material filtrante en este orden:
- Grava gruesa: 15 cm de altura (7-8 cm de diámetro).
- Arena gruesa: 15 cm de altura.
- Arena fina: 40 cm de altura.
Instalar la entrada de agua y la válvula de flotador. Colocar capas de material geotextil entre cada capa de sustrato para facilitar el mantenimiento.Antes de colocar el material filtrante, debes limpiarlo bien. Pasos para limpiar:
Paso 3: Preparación del lecho filtrante
Soldadura liquida PVC
Codo de 90°
COSTO TOTAL: $426,000 COP
Union universal
Limpiador PVC
Cinta Teflón
Tubo PVC
Tomado de: El filtro de arena lento: manual para el armado, instalación y monitoreo. torres parra & villanueva perdomo, pag 29- 35, 2014.
Tomado de: El filtro de arena lento: manual para el armado, instalación y monitoreo. torres parra & villanueva perdomo, pag 29- 35, 2014.
El cambio climático y nuestro territorio.
El Plan Integral para la Gestión del Cambio Climático en Risaralda nos dice que, para finales de este siglo, las lluvias en Pereira podrían aumentar entre un 30% y un 40%. Aunque esto puede sonar bien porque habría más agua, en realidad es un problema. Este aumento de lluvias viene de un incremento en la temperatura de 2.3 °C, lo que significa que fenómenos como El Niño y La Niña serán más intensos. Esto va a traer días muy calurosos con poca lluvia y otros con mucha lluvia y calor, lo que puede afectar la agricultura, la salud y el bienestar de la gente. Por eso, tanto el gobierno como todos nosotros necesitamos prepararnos para enfrentar estos cambios en el clima.
¿QUÉ SON LAS FUENTES ALTERNAS DE AGUA?
Considerando que el 80% del agua se destina a actividades diarias y el 20% a consumo humano, es crucial ser conscientes de su uso. Aunque la mayoría del agua la usamos en casa para lavar, regar y otras tareas cotidianas (80%), no debemos olvidar la importancia del 20% que consumimos directamente. Preguntarnos cuánta agua gastamos en cada actividad, desde regar el jardín hasta lavar la ropa, nos ayuda a administrar mejor este recurso vital, especialmente la porción destinada al consumo humano.
Lavamanos 6- 9 L/hab*día
Inodoro 0-50 L/hab*día
Ducha 12-20 L/hab*día
Lavaplatos 9-13 L/hab*día
Lavadero 20-50 L/habi*día
Uso del agua en el hogar y en la finca
Es claro que el cambio climático está haciendo que cada vez sea más difícil conseguir suficiente agua. Conocer estos detalles sobre nuestro consumo diario nos ayuda a ser más responsables y a cuidar este recurso tan valioso. Afortunadamente, hay alternativas que podemos explorar. Existen fuentes de agua no convencionales, como la recolección de agua de lluvia y la reutilización de aguas grises. Estas opciones nos permiten aprovechar el agua de maneras nuevas y creativas.
Ganado 25-110L/hab*día
Cultivo 0.8 L/planta* día (Dependiendo de la planta)
Cerdos 10-26 L/hab*día
Caballo 20-25 L/Cab*día
Fuente: Restrepo, Inés (Ed). 2010. Usos múltiples del agua como una estrategia para la reducción de la pobreza. Universidad del Valle. p. 177.
¿Cómo calcular el costo de un TANQUE?
Primero, necesitas conocer cuanta agua vas a recolectar. Agua lluvia= Area del techo×Lluvia×0,8. Dividimos la lluvia en 12 meses: 2000/12=166.67mm/mes Cálculo del agua recolectada al mes: 60×166.67×0.8=8000 litros
Paso 1:Calcula el agua lluvia recolectada
¿ Por qué 0,8 ?
Para saber cuánto es en total, simplemente multiplicas: 80 L × 4 personas =320 litros diarios En un mes (30 días): 320 L/día × 30 días=9600 litros
Paso 2: Calcula el agua gris reciclada
Sumamos el agua de lluvia y la de aguas grises: 8000L + 9600L = 17600Litros al mes Un tanque grande de 20,000 litros es suficiente para almacenar todo el agua recolectada cada mes.
Paso 3: Cuánto almacenamiento necesitas
Paso 4: Costo de la mano de obra
El tanque de 20,000 litros cuesta $24,000,000 COP. La instalación cuesta aproximadamente $100,000 COP. Total de la inversión: 24,000,000+100,000=24,150,000 COP
¡Importante!
AGUA LLUVIA
AGUAS GRISES
¿En que puedo usar las AGUAS GRISES?
¿En que puedo usar el AGUA LLUVIA?
El agua de lluvia es ideal para regar jardines y huertos, ya que es naturalmente blanda y no contiene químicos como el cloro, que se encuentra en el agua potable. Esto favorece el crecimiento saludable de las plantas y mejora la calidad del suelo.
Plantas compatibles con las aguas grises :
Enredaderas
Árboles frutales
Arbustos y matorrales
Además, puede ser utilizada para diversas tareas de limpieza en el hogar, como lavar pisos, ventanas y superficies.
Plantas florales
Plantas de bajo consumo de agua y tolerantes a la sequía
¡Cuidado!
Plantas que NO debes regar con aguas grises:
El agua de lluvia puede ser utilizada para llenar piscinas, lo que representa un ahorro significativo en el consumo de agua tratada. El volumen de tu piscina es un factor clave al momento de llenarla con agua de lluvia. Los depósitos de almacenamiento pueden ser muy útiles para complementar el nivel de agua, aunque es posible que no tengan la capacidad suficiente para llenarla por completo.
Pasto
Plantas de pH ácido
Hortalizas de raíz comestible
Recolección (canaletas).
Tipo de Canaleta
Las canaletas son tubos que llevan el agua de lluvia desde el techo hasta el lugar donde queremos almacenarla. Para que funcione bien, se necesita un ancho de entre 75 mm y 150 mm. Además, tienen un sistema que conecta bien con los tubos que llevan el agua y los desechos. El tubo de desagüe se conecta en la parte de abajo de la canaleta, lo que permite que cualquier sedimento o suciedad pueda salir fácilmente. Por otro lado, el tubo de conducción se conecta a un lado de la canaleta y lleva el agua hacia donde la quieres almacenar.
¡Importante!
Almacenamiento.
Un sistema de almacenamiento es una buena manera de recolectar y usar el agua para actividades que no necesitan agua potable. El Almacenamiento de agua es un espacio diseñado para almacenar el agua que ha sido trata con el filtro. Esta agua puede guardarse por un máximo de 48 horas, sin embargo, el cloro es una herramienta útil y accesible para prolongar el almacenamiento seguro de estas aguas, siempre y cuando se utiliza correctamente y se realiza un monitoreo adecuado.
Evita sobrepasar los 2 metros de altura para no tener problemas de presión.
La OMS recomienda que el agua almacenada tenga entre 0,5 y 1,0 mg/L de cloro residual para que sea segura. Para usar el cloro correctamente, primero disuelve una cantidad adecuada en agua, luego viértelo en el tanque, mezcla bien y espera 30 minutos antes de usarla.
Asegúrate de que el tanque tenga una tapa para evitar que entren polvo, insectos y luz solar.
Para controlar el cloro en el agua, usa un comparador de piscina. Llena con agua, añade 3-5 gotas de reactivo, mezcla y compara el color con la escala. Mantén el pH entre 6.5 y 9 y el cloro entre 2 y 4 ppm. Revisa diariamente y cambia los reactivos cada 10 meses.
El tanque debe tener un rebosadero o un desagüe en el fondo, que puede ser con una llave o un sistema de distribución. Esto permite utilizar el agua de manera eficiente y facilita una limpieza profunda y fácil.
El tanque debe ser completamente impermeable para evitar pérdidas de agua por goteo o evaporación.
Los tanques de almacenamiento de agua se pueden fabricar con varios materiales. Por ejemplo, los tanques pequeños, que van desde 100 a 500 litros, suelen ser de plástico. Pero para tanques más grandes, se pueden utilizar ferrocemento o concreto aunque también puedes encontrar de plástico.
Los techos son muy útiles para recoger el agua de lluvia. Es importante que tengan una inclinación adecuada, como los que tienen dos o cuatro lados, ya que esto ayuda a que el agua se deslice y se recoja mejor. Si tu techo es plano, asegúrate de que tenga un desagüe para evitar que se acumule el agua. También revisa que no haya goteras y mantén el techo limpio de hojas y basura. Así podrás aprovechar al máximo el agua de lluvia que cae sobre tu casa.
¿Qué materiales sirven para la captación de agua lluvia?
Tejas de barro o Arcilla
Eternit o Fibrocemento
¡TEN EN CUENTA!
Tejas Plasticas (PVC)
¿Cómo recoger las aguas grises?
¿Cómo separar los residuos de grasas al lavar?
El agua que usas para bañarte, lavarte las manos o lavar la ropa se puede reutilizar completamente. Por eso, es importante separarlas para que no terminen en el alcantarillado.
Para esto, necesitamos tubería sanitaria, que cuesta alrededor de $8,000 COP por metro lineal de tubo de 2 pulgadas.
Recuerda que cuando lavas, se generan residuos de grasas que hay que separar. Muchas veces se usa un filtro para esto, pero también puedes optar por una trampa de grasa. Esta trampa cuesta alrededor de $285,000 COP, y la mano de obra para instalarla puede estar cerca de $100,000 COP.
En algunas casas, la gente redistribuye estas aguas grises usando mangueras. O si prefieres, puedes poner un balde o caneca directamente en el desagüe del lavamanos, lavaplatos y lavadero.
Para darte una idea de costos, el metro lineal de manguera puede costar unos $4,000 COP, y los baldes de 100 litros pueden llegar a costar alrededor de $60,000 COP.
¿Cómo hacer fluir el agua?
Para que el agua llegue al tanque de almacenamiento, puedes usar una bomba hidroflow de 24 litros. Esta bomba cuesta alrededor de $500,000 COP y la instalación se vende por unos $300,000 COP.
Si crees que eso es muy caro, otra opción es poner el sistema en un lugar alto y el tanque de almacenamiento en la parte baja. De esta manera, el agua puede bajar por gravedad. Solo ten en cuenta que este método puede tardar un poco más.
¿Cómo calcular el costo de las CANALETA?
Paso 1: Mira tu techo
Primero, necesitas revisar qué tipo de techo tienes. Para este ejemplo, vamos a suponer que es un techo con cuatro lados. Toma las medidas del ancho y el largo de tu techo. Digamos que mide 5 metros de ancho y 12 metros de largo.
El perímetro es la medida alrededor del techo. Lo calculamos así: Fórmula: Perímetro = 2 × (ancho + largo) Cálculo: Perímetro = 2 × (5 m + 12 m) Perímetro = 2 × 17 m Perímetro = 34 m Así que el perímetro de tu techo es de 34 metros.
Ahora, vamos a calcular cuánto costarán las canaletas. Supongamos que una canaleta de PVC cuesta aproximadamente $24,000 por metro lineal. Cálculo: Costo de canaletas = Perímetro × Costo por metro Costo de canaletas = 34 m × $24,000 Costo de canaletas = $816,000
Paso 3: Costo de las canaletas
Paso 2: Calcula el perímetro
Paso 5: Costo total
Finalmente, sumamos el costo de las canaletas y el costo de la mano de obra para obtener el costo total. Cálculo: Costo Total = Costo de canaletas + Costo de mano de obra Costo Total = $816,000 + $680,000 Costo Total = $1,496,000
Paso 4: Costo de la mano de obra
También necesitas saber cuánto te costará la mano de obra para instalar las canaletas. Supongamos que el costo es de $20,000 por metro lineal. Cálculo: Costo de mano de obra = Perímetro × Costo por metro Costo de mano de obra = 34 m × $20,000 Costo de mano de obra = $680,000
