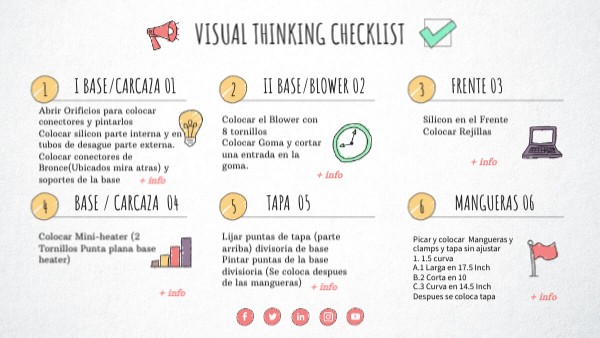

I Base/Carcaza 01

II base/blower 02

frente 03

Abrir Orificios para colocar conectores y pintarlos Colocar silicon parte interna y en tubos de desague parte externa.Colocar conectores de Bronce(Ubicados mira atras) y soportes de la base

Colocar el Blower con 8 tornillos Colocar Goma y cortar una entrada en la goma.

Silicon en el FrenteColocar Rejillas

+ info

+ info

+ info

base / carcaza 04

Tapa 05

Mangueras 06

Colocar Mini-heater (2 Tornillos Punta plana base heater)

Lijar puntas de tapa (parte arriba) divisoria de basePintar puntas de la base divisioria (Se coloca despues de las mangueras)

Picar y colocar Mangueras y clamps y tapa sin ajustar1. 1.5 curva A.1 Larga en 17.5 InchB.2 Corta en 10 C.3 Curva en 14.5 Inch Despues se coloca tapa

+ info

+ info

+ info

visual thinking checklist

control / blower 09

valvula y Evaporador 07

Colocar Tapa 08

Colocar la valvula con las mangueras B y C segun la imagen de la inf.Colocar el Evaporador, asegurar que tenga foam y Bracket

Colocar tapa Colocar el sensor ajustado con el tirrap en la linea 5 o 6 segun se adpate a la tapa Colocar silicon

• Conectar el control al blower
• Colocar los 4 cable de tierra: Uno con salida a la base
• Conectar: 1. Blower 2. Sensor 3. Válvula
• Colocar tirrap a los cables
• Colocar goma interna
• Colocar tornillos de la base
• 6. Colocar tomillos en la goma
• 7. Cerrar "Recordar torillo largos a los lados parte gris y Cortos , en frente.
• 8. Colocar foam y rejulas

+ info

+ info

Prueba 10

Etiquetas 11

11

10

Colocar etiquetas

• Senal del evaporador
• Ground
• Bateria
• Water in
• Water out
• Coldmaster y Serial

Realizar prueba Si funciona (Control de calidad )

• Colocar Protector de cable y tirrap
• Colocar goma al lado
• Colocar gomas en el desague

+ info

+ info

+ info

• Colocar Mini Heater
• Utilizar dos tornillos punta plana.

Frente

Colocar SAilicon Colocar rejillas

Prueba

Realizar prueba

• Colocar Protector de cable y tirrapColocar goma al ladoColocar gomas en el desague

Tapa

• Ajustar la tapa divisoria
• Colocar tirrap y cortar las puntas
• Colocarlo en la linea 5 o 6
• Colocar la tapa del evaporador

Etiquetas

• Colocar etiquetas Senal del evaporador GroundBateriaWater in Water outColdmaster y Serial

• Abrir orificios
• Colocar silicon interno
• Colocar silicon externo en tubo de drenaje
• colocar conectores de bronce
• colocar soportes bracket con tornillos y arandelas

• Lijar parte superior de la tapa
• Pintar las puntas con aereosol

1.Colocar 8 Tornillos 2.Colocar goma

Blower y control

• Conectar el control al blower
• Colocar los 4 cable de tierra: Uno con salida a la base
• Conectar: 1. Blower 2. Sensor 3. Válvula
• Colocar tirrap a los cables
• Colocar goma interna Colocar tornillos de la base
• Colocar tomillos en la goma
• Cerrar "Recordar torillo largos a los lados parte gris y Cortos , en frente.
• . Colocar foam y rejillas
