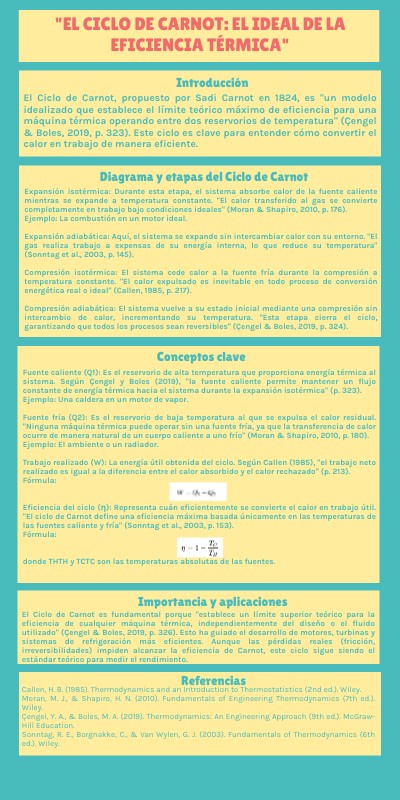

"El Ciclo de Carnot: El ideal de la eficiencia térmica"

Introducción

El Ciclo de Carnot, propuesto por Sadi Carnot en 1824, es "un modelo idealizado que establece el límite teórico máximo de eficiencia para una máquina térmica operando entre dos reservorios de temperatura" (Çengel & Boles, 2019, p. 323). Este ciclo es clave para entender cómo convertir el calor en trabajo de manera eficiente.

Diagrama y etapas del Ciclo de Carnot

Expansión isotérmica: Durante esta etapa, el sistema absorbe calor de la fuente caliente mientras se expande a temperatura constante. "El calor transferido al gas se convierte completamente en trabajo bajo condiciones ideales" (Moran & Shapiro, 2010, p. 176).Ejemplo: La combustión en un motor ideal.Expansión adiabática: Aquí, el sistema se expande sin intercambiar calor con su entorno. "El gas realiza trabajo a expensas de su energía interna, lo que reduce su temperatura" (Sonntag et al., 2003, p. 145).Compresión isotérmica: El sistema cede calor a la fuente fría durante la compresión a temperatura constante. "El calor expulsado es inevitable en todo proceso de conversión energética real o ideal" (Callen, 1985, p. 217).Compresión adiabática: El sistema vuelve a su estado inicial mediante una compresión sin intercambio de calor, incrementando su temperatura. "Esta etapa cierra el ciclo, garantizando que todos los procesos sean reversibles" (Çengel & Boles, 2019, p. 324).

Conceptos clave

Fuente caliente (Q1): Es el reservorio de alta temperatura que proporciona energía térmica al sistema. Según Çengel y Boles (2019), "la fuente caliente permite mantener un flujo constante de energía térmica hacia el sistema durante la expansión isotérmica" (p. 323).Ejemplo: Una caldera en un motor de vapor.Fuente fría (Q2): Es el reservorio de baja temperatura al que se expulsa el calor residual. "Ninguna máquina térmica puede operar sin una fuente fría, ya que la transferencia de calor ocurre de manera natural de un cuerpo caliente a uno frío" (Moran & Shapiro, 2010, p. 180).Ejemplo: El ambiente o un radiador.Trabajo realizado (W): La energía útil obtenida del ciclo. Según Callen (1985), "el trabajo neto realizado es igual a la diferencia entre el calor absorbido y el calor rechazado" (p. 213).Fórmula: W=Q1​−Q2​ Eficiencia del ciclo (η): Representa cuán eficientemente se convierte el calor en trabajo útil. "El ciclo de Carnot define una eficiencia máxima basada únicamente en las temperaturas de las fuentes caliente y fría" (Sonntag et al., 2003, p. 153). Fórmula: donde THTH​ y TCTC​ son las temperaturas absolutas de las fuentes.

Importancia y aplicaciones

El Ciclo de Carnot es fundamental porque "establece un límite superior teórico para la eficiencia de cualquier máquina térmica, independientemente del diseño o el fluido utilizado" (Çengel & Boles, 2019, p. 326). Esto ha guiado el desarrollo de motores, turbinas y sistemas de refrigeración más eficientes. Aunque las pérdidas reales (fricción, irreversibilidades) impiden alcanzar la eficiencia de Carnot, este ciclo sigue siendo el estándar teórico para medir el rendimiento.

Referencias

Callen, H. B. (1985). Thermodynamics and an Introduction to Thermostatistics (2nd ed.). Wiley.Moran, M. J., & Shapiro, H. N. (2010). Fundamentals of Engineering Thermodynamics (7th ed.). Wiley.Çengel, Y. A., & Boles, M. A. (2019). Thermodynamics: An Engineering Approach (9th ed.). McGraw-Hill Education.Sonntag, R. E., Borgnakke, C., & Van Wylen, G. J. (2003). Fundamentals of Thermodynamics (6th ed.). Wiley.
