Notice de montage

Robot Mbot

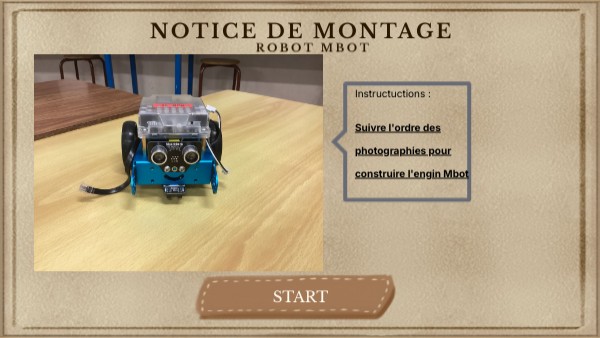

Instructuctions : Suivre l'ordre desphotographies pourconstruire l'engin Mbot

Start

2-Placez les vis Brass Stud sur les quatres coins du chassis

1-Placez le chassis sur une table

4-Placez les moteurs à l'aide des vis et des écrous sur les moteurs

3-Placez la AA Battery Holder sur le scratch du chassis

5-Placez d'abord la Me-line follower Sensor puis ensuite la mini Wheel qui va se poser sur la Me-line. Vicez le tous avec les vis

6-Placez les roues à l'aide des vis self-drilling

Vis

7-Placez le Me Ultrasonic Sensor devant le chassis à l'aide de vis

8-Placez la carte Mcore sur les vis Brass Stud située sur les quatres coins du chassis et placez sa protection Makeblock

9-Branchez les fils RJ25 sur les RJ25 Port situez sur les 2 côtés puis les fils des moteurs sur les RJ25 Port

Bravo, vous avez réussi à construire le robot Mbot

Nous voulons remercier Clémence et Kayla pour nous avoir prêté leurs photos
