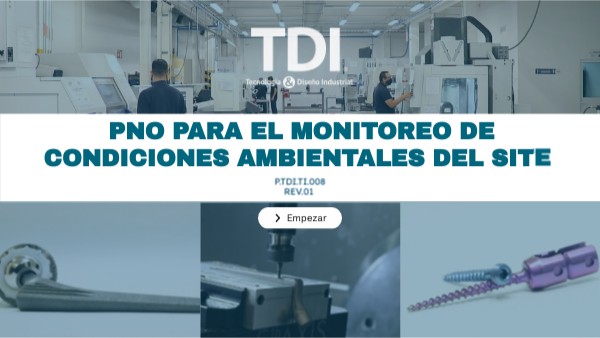

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE

P.TDI.TI.008 REV.2

Empezar

ÍNDICE

01

OBJETIVO

04

RESPONSABILIDADES

02

ALCANCE

05

ACTIVIDADES

03

DEFINICIONES

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

Objetivo/Alcance

Solución propuesta / Propuesta de servicios

OBJETIVO

OBJETIVO

El presente documento tiene como objetivo:

• Establecer las condiciones y frecuencia de monitoreo de Temperatura (°C o °F) y Humedad Relativa (%HR) del Site de comunicaciones.
• Establecer el procedimiento para la descarga de datos obtenidos del Termohigrómetro modelo MX1101 marca HOBO del departamento de Tecnología Informática (IT) para el monitoreo de Temperatura (°C o °F) y Humedad Relativa (%HR) del Site de comunicaciones que brinda servicio a Tecnología y Diseño Industrial S.A.P.I. de C.V.

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

ALCANCE

Alcance

El presente documento (Procedimiento Normalizado de Operación) es aplicable al personal del área de Sistemas de Tecnología y Diseño Industrial S.A.P.I. de C.V., encargado de monitorear condiciones de Temperatura (°C o °F) y Humedad Relativa (%HR) del Site de comunicaciones para verificar que este se encuentre dentro de los parámetros establecidos para asegurar su correcta operación.

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

Solución propuesta / Propuesta de servicios

DEFINICIONES

Mapa de Procesos

Control de cambios

Site de Comunicaciones

Termohigrómetro

+info

+info

+info

+info

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

RESPONSABILIDADES

Ingeniero de sistemas

Area de sistemas

+info

+info

Calidad

Responsable sanitario

+info

+info

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

ACTIVIDADES

Paso 4

Paso 3

Paso 1

Paso 2

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

PASO 1 Monitoreo y temperatura de humedad

El ingeniero de sistemas debe colocar el termohigrómetro modelo WS1 marca UBIBOT en el punto definido en la Figura

• El ingeniero de sistemas debe configurar el dispositivo para realizar el monitoreo con frecuencia de una hora.
• El ingeniero de sistemas debe realizar, de manera semanal, la descarga de Datos obtenidos del monitoreo.
• El ingeniero de sistemas debe verificar que los datos obtenidos se encuentren dentro de especificación (40 a 60 % de Humedad Relativa y 18 a 25°C de Temperaura).

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

PASO 3

El ingeniero de sistemas debe respaldar los Datos obtenidos en la siguiente ruta: \\192.168.1.76\TimeMachine Backup\Termohigrometro..

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

PASO 4

03

Info

Descargar la información.

Una vez registrado el termohigrómetro ingresar a la siguiente dirección https://console.ubibot.com/login.html e iniciar sesión con usuario y contraseña.

02

01

Info

Agregar un nuevo termohigrómetro:

PNO PARA EL MONITOREO DE CONDICIONES AMBIENTALES DEL SITE P.TDI.TI.008 REV.2

Abrir aplicación UbiBot Ingresar usuario y contraseña creada e iniciar sesión (Figura 2). Pulsar el botón Configuración (Figura 3). Después pulsar el botón Agregue un nuevo dispositivo (Figura 4). Poner en modo Modo de configuración el termohigrómetro (5.1.10). Activar servicio de Ubicación y Bluetoot y pulsar el botón OK (Figura 5). Escanear el código QR o ingresar manualmente el número de serie del termohidrometro que viene en la parte posterior (Figura 6). Pulsar el modo Wifi (Figura 7). Pulsar próximo paso (Figura 8). En tu dispositivo Android o iOS seleccionar la red wifi a la que se va a conectar el termohigrómetro e ingresar la contraseña de la red wifi en el apartado Contraseña, seleccionar Recuerde cifrado y pulsar Próximo paso (Figura 9). Esperar a que el dispositivo se configure (Figura 10). Mensaje dispositivo registrado correctamente y pulsar Terminar (Figura 11).

• Supervisar el cumplimiento de este PNO y la documentación de los procesos en los registros aplicables.
• La revisión y aprobación del presente documento, así como, de aquellos derivados del mismo.

En caso de presentarse valores fuera de especificación, ajustar la temperatura del Site a través de la configuración del sistema de aire acondicionado "Mini Split" instalado en el área:

• Si la Humedad es elevada, incrementar la temperatura hasta un máximo de 23°C

• Si la Humedad es baja, reducir la temperatura hasta un mínimo de 20°C

Info

Sincronización manual de datos del termohigrómetro:

• Con el termohigrómetro encendido, pulsar el Botón de Encendido (Figura 1) una vez para activar una sincronización de datos manual. Hay una guía de voz de “sincronización de datos”. La guía de voz será “sincronización completada" mientras se transfiere los datos. Si no se puede conectar con el servidor, la guía de voz será "falta de sincronización".

A la evaluación y documentación de los cambios que impactan la calidad, desempeño o el funcionamiento del dispositivo médico.

Seleccionar el termohigrómetro correspondiente y pulsar Ver (Figura 12). Pulsar Descargar y dar click en Resúmenes promedio por hora (Figura 13). Pulsar Download para descargar el archivo.

Encendido del termohigrómetro:

• Mantener pulsado el Botón de Encendido (Figura 1) durante 3 segundos hasta que la pantalla se ilumine. Suelte el botón y el termohigrómetro esta ahora encendido.

Es responsabilidad del Ingeniero de sistemas, monitorear, descargar y respaldar los datos de monitoreo de temperatura y humedad del Site.

Representación gráfica documentada de la estructura general del sistema de calidad de la entidad, en donde además se presentan los procesos que lo componen así como sus relaciones principales.

Si está utilizando un iPhone o iPad:

• Descargar UbiBot de iOS Store.

Si está utilizando un teléfono o tableta Android:

• Descargue UbiBot de Google Play.

Apagado del termohigrómetro:

• Mantener pulsado el Botón de Encendido (Figura 1) durante 3 segundos hasta que la pantalla se apague. Suelte el botón y el termohigrómetro esta ahora apagado

Cambiar la pantalla del termohigrómetro en grados Celsius o Fahrenheit:

• Pulsar el Botón de Encendido (Figura 1) 2 veces para alternar entre la visualización de Celsius o Fahrenheit.

Modo de configuración del termohigrómetro:

• Con el termohigrómetro encendido, mantenga pulsado el Botón de Menú (Figura 1) durante 3 segundos. Suelte el botón cuando el Indicador de Estado parpadee rojo y verde y el icono AP aparezca en la pantalla.

En caso de presentarse valores fuera de especificación, ajustar la temperatura del Site a través de la configuración del sistema de aire acondicionado "Mini Split" instalado en el área:

• Si la Humedad es elevada, incrementar la temperatura hasta un máximo de 23°C

• Si la Humedad es baja, reducir la temperatura hasta un mínimo de 20°C

Info

Crear una cuenta ubibot en la siguiente dirección:

• https //consoIe.ubibot.com/reqister/.

Elaborar, emitir, y someter a revisión y aprobación el presente PNO. Llevar a cabo el control de cambios cuando alguna modificación se considere necesaria dentro del presente documento. Capacitar al personal necesario, luego de la aprobación del presente PNO. Controlar el acceso al Site a través del documento: "Bitácora de registro de ingreso al área del servidor del SAP" con código R.TDI.TI.014.

Restablecer los ajustes de fabrica:

• Apagar el termohigrómetro. Ahora mantener pulsado el Botón de Menú (Figura 1) y el Botón de Encendido (Figura 1) juntos durante al menos 8 segundos. Soltar los botones cuando el Indicador dAe Estado (Figura 1) este constantemente en color rojo.

Instrumento que mide la Temperatura (°C o °F) y Humedad Relativa (%HR) del aire y del medio ambiente, útil y práctico para la obtención de datos fáciles de interpretar.

Instalación aislada, restringida, vigilada, con temperatura y humedad controlada para evitar sobrecalentamiento de equipos; diseñada especialmente para concentrar dispositivos informáticos y de telecomunicaciones, con el objetivo de mantener seguros el hardware crítico y la información generada por una empra o institución pública.

En caso de presentarse valores fuera de especificación, ajustar la temperatura del Site a través de la configuración del sistema de aire acondicionado "Mini Split" instalado en el área:

• Si la Humedad es elevada, incrementar la temperatura hasta un máximo de 23°C

• Si la Humedad es baja, reducir la temperatura hasta un mínimo de 20°C

Info

Activar / desactivar la guía de voz:

• Pulsar el Botón de Menú (Figura 1) 2 veces en rápida sucesión para activar o desactivar la guía de voz.

Cambiar las lecturas de la pantalla:

• Pulsar el Botón de menú (Figura 1) una vez para cambiar las lecturas.

Es responsabilidad del Responsable Sanitario la aprobación y supervisión de la ejecución de este PNO.
