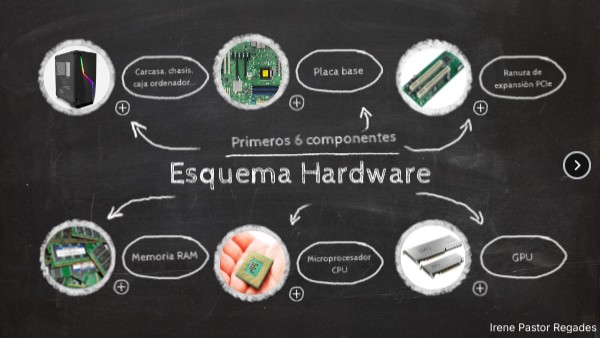

Esquema Hardware Irene Pastor 4C

Placa base

Carcasa, chasis, caja ordenador...

Ranura de expansión PCIe

Primeros 6 componentes

Esquema Hardware

Memoria RAM

GPU

Microprocesador CPU

Irene Pastor Regades

Memoria ROM

Ventilador, disipador, refrigeracion líquida

Fuente de alimentación

Segundos 6 componentes

Esquema Hardware

Perisféricos, entrada, salida, E/S, puertos

Sistemas de almacenamiento HDD, SSD

Buses de datos

Irene Pastor Regades

Memoria RAM

Significa: Random Access Memory. Es la memoria principal de un dispisitivo donde se almacenan de form temporal los datos de los programas que se procesan en cada momento. Es un componente interno que se conecta a la placa base en su zócalo. Hay difrentes factores de forma (DIMM, SO-DIMM) y ha evolucionado desde RAM hasta SDRAM (Synchronous Dynamic Random-Access Memory) como son la DDR4, DDR5... con diferente velocidad de transferencia de datos. Las marcas más famosas son: Kingston, Crucial, Corsair.

Perisféricos, entrada, salida, E/S, puertos

Dispositivos para comunicar los componentes internos con el exterior, a través de los puertos. Los tipos son: - Entrada: teclado (puerto: USB), ratón, micrófono (jack) - Salida: monitor (HDMI, VGA), altavoz, auriculares, impresora - E/S: pantalla táctil, "sistemas de almacenamiento", "router”

Memoria ROM

Significa: Read Only Memory. Almacena todo lo necesario para que arranque nuestro sistema/ordenador, es decir, almacena la BIOS (Basic Input/Output System) o UEFI (Unified Extensible Firmware Interface) que es el software base del ordenador. Ha evolucionado desde solo lectura hasta las EPROM (memoria de solo lectura borrable y programable) Está en la placa base y necesita una pila para darle alimentaciónntiladores, disipador, refrigeración liquida.

Placa base

Tiene circuitos integrados que conecta todos los componentes y permite que se comuniquen (chipset, buses). También tiene zócalos dodne insertar componentes internos. Las marcas más conocidas son: Asrock, Gigabyte, Asus, Intel, DChip, Biostar. Existen diferentes factores de forma dependiendo del dispositivo. Y tiene relación entre la placa y la carcasa.

Fuente de alimentación

Sirve para dar energía a todos los componentes del ordenador distribuyendo para que funcionen correctamente y sin ella no funciona el ordenador. Transforma la energia de la red eléctrica (alterna) en energia continua que utilizan los componentes. Hay diferentes potencias dependiendo de la cantidad de componentes y factores de forma. Hay internas y externas. Hay varias certificaciones en función de su eficiencia energética. Ejemplo: 80 Plus Gold (90% eficiencia).

Sistemas de almacenamiento HDD, SSD

HDD

Sirve para almacenar datos de forma permanente. Son componentes externos aunque hay conexiones directas con la placa base (Ejemplo: SSD por PCle). También pueden ser considerados periféricos de E/S.Hay diferentes tamaños y diferente interfaz de conexión.- HDD: Almacena datos en placas magnéticas que se mueven mecánicamente. Tamaño: 3.5", 2.5"; mayor capacidad, más barato, mayor vida útil, más frágil Marcas: Seagate, Toshiba, Western Digital- SSD almacena datos en circuitos electrónicos 2.5", M.2.; menor tamaño, mayor velocidad, menos ruido Marcas: Kingston, Western Digital, Samsung de daton 15-ATA)

SSD

GPU

Significa: Graphics Processing Unit, Coprocesador. Su función es el procesamiento de gráficos e instrucciones en coma flotante. Las marcas más famosas son: NVIDIA (GFORCE RTX), AMD(Radeon).

Carcasa, chasis, caja ordenador

Este componente protege los demás componentes internos para mejor funcionamiento. Algunas llevan ventiladores paara evitar sobrecelntamiento. Tienen diferente formato dependiendo del tamaño del dispositivo, por ejemplo: Portatil, smartphone, ordenador de sobremesa. Tienen una realción con la placa base.

Microprocesador CPU

Es un componente interno que se encarga de procesar la información y los procesos.Tiene forma cuadrada y delgada, se coloca en el socket de la placa base y tienen que ser compatibles.Pueden tener diferentes velocidades (GHz), varios núcleos (número de CPUs) y varios hilosLas marcas más importantes son: Intel (i7, i9,...), AMD (Ryzen 7), Snapdragon, Mediatek.Actualmente tienen memoria Caché: memoria intermedia entre CPU y la memopria RAM para reducir el tiempo de acceso a la información. -Más rápida que la RAM pero menos capacidad de almacenamiento. -Diferentes tipos en función de su capacidad: L1<L2<L3

Ranuras de expansión

Es elemento de conexión de la placa base que permite dar funcionamiento adicional. Por ejemplo: Tarjeta gráfica, almacenamiento, tarjeta de red (inalámbrica o cable), tarjeta de sonido. El PCI Express (PCIe o PCI-e) es un estándar de bus de expansión de tipo serie que lleva uno, dos, cuatro, ocho o dieciseis carriles de datos entre la placa base y las tarjetas conectadas.

Ventiladores, disipadores y refrigeración líquida

Refrigeración Líquida

Su objetivo es mantener una temperatura óptima para el funcionamiento porque hay componentes que alcanzan altas temperaturas, sobre todo microprocesadores. Hay diferentes métodos: -Refrigeración pasiva: aletas de cobre- disipador. -Refrigeración por aire activa: ventiladores -Refrigeración liquida: circuitos de tubos con un liquido refrigerante que circula y ventiladores. Las marcas más famosas son: Corsair, Cooler master.

Ventilador

Disipador

Buses de datos (S-ATA)

Es una interfaz para conectar dispositivos con la placa base y transmitir información S-ATA tipo de bus de datos que se puede utilizar para conectar, por ejemplo, HDD con la placa base, muy utilizado con gran velocidad (conector con 7 pines).
