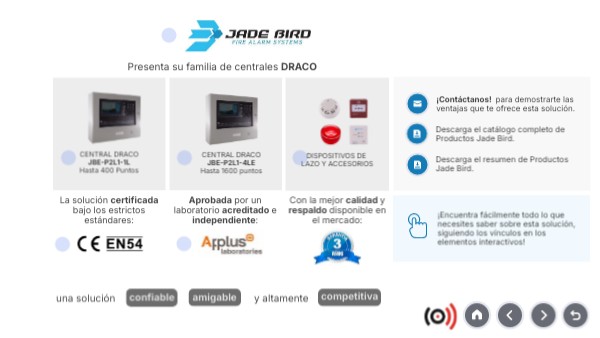

Presenta su familia de centrales DRACO
CENTRAL DRACO JBE-P2L1-1L Hasta 400 Puntos
CENTRAL DRACO JBE-P2L1-4LE Hasta 1600 puntos
¡Contáctanos! para demostrarte las ventajas que te ofrece esta solución.
DISPOSITIVOS DE LAZO Y ACCESORIOS
Descarga el catálogo completo de Productos Jade Bird.
Descarga el resumen de Productos Jade Bird.
Aprobada por un laboratorio acreditado e independiente:
Con la mejor calidad y respaldo disponible en el mercado:
La solución certificada bajo los estrictos estándares:
¡Encuentra fácilmente todo lo que necesites saber sobre esta solución, siguiendo los vínculos en los elementos interactivos!
amigable
confiable
competitiva
una solución
y altamente
Dispositivos de lazo y accesorios en las centrales DRACO
JBE-2162
JBE-2165
JBE-2165
JBE-2160
JBE-2160
JBE-BOX -2102
JBE-2160
Lazo
JBE-2106
JBE-2111
JBE-2115
JBE-2235
JBE-2100
JBE-2135
24 VDC
Programador JBE-AT1
JBE-2120
JBE-2200
JBE-2125
JBE-2145
JBE-2150
Herramienta de configuración
JBE-2165
JBE-BOX -2101
Herramienta de cáculo
JBE-2161
Zona convencional
Dispositivos controlados
Dispositivo supervisado
Diagrama de conexión central JBE-P2L1-1L ( Hasta 400 puntos )
JBE-P2L2-NET
24 VDC
JBE-2115
CENTRAL DRACO JBE-P2L1-1L
JBE-2235
JBE-2145
JBE-2125
JBE-2111
JBE-2135
JBE-2106
JBE-2200
JBE-2100
JBE-2120
JBE-2150
LAZO 1 200 DISP.
JBE-P2L2 -IO
24 VDC
JBE-P2L1-EXLP
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2106
JBE-2125
JBE-2200
JBE-2150
JBE-2100
JBE-2120
JBE-2135
JBE-PRT
LAZO 2 200 DISP.
JBE-BAT
Herramienta de configuración
Herramienta de cáculo
Programador JBE-AT1
Diagrama de conexión central JBE-P2L1-4LE ( Hasta 1.600 puntos )
JBE-P2L2-NET
JBE-2106
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2150
LAZO 1 - 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
CENTRAL DRACO JBE-P2L2-4LE
LAZO 2 - 200 DISP.
JBE-2106
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2150
LAZO 3 - 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
LAZO 4 - 200 DISP.
JBE-P2L2 -IO
JBE-2106
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2150
JBE-P2L2-2LP
LAZO 5- 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
JBE-EXP
LAZO 6- 200 DISP.
JBE-2106
JBE-2115
JBE-2111
JBE-2145
JBE-2235
JBE-2150
JBE-P2L2-2LP
LAZO 7- 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
LAZO 8- 200 DISP.
JBE-BAT
Herramienta de cáculo
Herramienta de configuración
Programador JBE-AT1
JBE-PRT
JBE-P2L1-1L
Central de detección y alarma de incendios analógica
Central de detección de incendios analógica con 1 lazo, 200 dispositivos, ampliable a un máximo de 2 lazos con tarjeta de lazo adicional JBE-P2L1-EXLP.Certificado EN 54-2 | EN 54-4
- Central de 1 lazo ampliable a 2, con 200
direcciones por lazo.
- Gran pantalla LCD color de 7”.
- Totalmente programable desde la propia
central.
- Conexión a central a través de USB para
programación y actualización de firmware.
- Herramientas de configuración web
intuitiva para la carga y descarga de
configuraciones.
- Indicadores LED para zonas y avisos.
- Hasta 4A disponibles para alimentación de
dispositivos externos.
- Armario metálico con puerta frontal
equipado con llave de acceso.
- Cabinas opcionales para baterías de mayor
capacidad e impresora para el registro de
incidencias.
Documentación comercial.
Videos instructivos y de presentación.
Documentación técnica.
Guía de inicio rápido.
Declaración de conformidad CE.
Productos relacionados:
JBE-P2L1-EXLP
JBE-BAT
DISPOSITIVOS DE LAZO
JBE-P2L2-NET
JBE-PRT
Producto de Alta Disponibilidad
JBE-P2L1-EXLP
Tarjeta de ampliación de lazo
La segunda tarjeta de ampliación de lazo opcional (JBE-P2L1-EXLP) se puede agregar a la tarjeta de lazo principal de la central para expandirlo de uno a dos lazos, otorgando 200 puntos adicionales.El segundo lazo tiene las mismas capacidades y características que el lazo principal.
Como instalar y configurar el segundo lazo con la tarjeta JBE-P2L1-EXLP
Productos relacionados:
JBE-P2L1-1L
Producto de Alta Disponibilidad
JBE-P2L1-4LE
Central de detección y alarma de incendios analógica
Central de detección de incendios analógica con 4 lazos (800 dispositivos) ampliable a un máximo de 8 lazos con tarjeta de lazo adicional (JBE-P2L2-2LP).Certificado EN 54-2 | EN 54-4
- Central de 4 lazos ampliable a 8, con 200
direcciones por lazo.
- Gran pantalla LCD color de 7”.
- Totalmente programable desde la propia
central.
- Conexión a central a través de USB para
programación y actualización de firmware.
- Herramientas de configuración web
intuitiva para la carga y descarga de
configuraciones.
- Indicadores LED para zonas y avisos.
- Hasta 4A disponibles para alimentación de
dispositivos externos.
- Armario metálico con puerta frontal
equipado con llave de acceso.
- Cabinas opcionales para baterías de mayor
capacidad, para expansión de lazos o entradas y para impresora para el registro de
incidencias.
Documentación comercial
Presentación e instructivos
Documentación técnica
Guía de inicio rápido
Declaración de conformidad CE
Productos relacionados:
JBE-P2L2-IO
DISPOSITIVOS DE LAZO
JBE-BAT
JBE-PRT
JBE-P2L2-2LP
JBE-EXP
JBE-P2L2-NET
Producto de Alta Disponibilidad
JBE-P2L2-2LP
Tarjeta expansión lazos
La tarjeta de expansión JBE-P2L2-2LP permite añadir dos lazos adicionales a la configuración de la central. Cada tarjeta de expansión proporciona dos lazos adicionales a la central, otorgando 400 puntos adicionales, con un máximo de ocho lazos.
Cómo se instala y configurar el segundo lazo
Documentación técnica
Productos relacionados:
JBE-P2L1-4LE
JBE-EXP
Producto de Alta Disponibilidad
JBE-P2L2-NET
Tarjeta de comunicación en Red
La tarjeta JBE-P2L2-NET permite conectar entre si las centrales de incendios JBE-P2L1 para comunicarse en una red dedicada de máximo 16 nodos. Certificado EN54-2 y EN54-4 por Applus+.
Cómo se instala y configura.
Documentación técnica.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
JBE-FB2
Producto de Alta Disponibilidad
JBE-P2L2-IO
Tarjeta de expansión IO
Tarjeta de expansión I/O, añade 2 entradas y 4 salidas a las centrales JBE-P2L1.4LE. Certificado EN54-2 y EN54-4 por Applus+.
Documentación técnica.
Como se instala y configura.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
JBE-EXP
JBE-EXP
Cabina de expansión
La cabina de expansión externa (JBE-EXP) proporciona un espacio equipado con los cables necesarios para admitir una combinacion de cuatro tarjetas de expansión, incluyendo hasta tres tarjetas de lazo JBE-P2L2-2LP, o cuatro tarjetas JBE-P2L2-IO. Esto permite ampliar la central Draco según se requiera para satisfacer las necesidades de cada proyecto. Certificado EN54-2 y EN54-4 por Applus+.
Productos relacionados:
JBE-P2L1-4LE
JBE-P2L2-IO
JBE-P2L2-2LP
Producto de Alta Disponibilidad
JBE-PRT
Cabina auxiliar con impresora
Este gabinete opcional les permite a los paneles Draco disponer de una impresora térmica, que entrega un registro físico de los eventos ocurridos en el panel, se instala fácilmente bajo el armario del panel con los accesorios de conexión incluidos . Una vez instalada, los usuarios con nivel de acceso 3 pueden configurarla desde el menú de ajustes. Certificado EN54-2 y EN54-4 por Applus+.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
JBE-BAT
Cabina auxiliar para baterías
La cabina auxiliar de baterías, es un componente opcional, que proporciona un armario y los cables necesarios para poder instalar dos baterías de hasta 17 Ah. Esto permite ampliar la capacidad de baterías de 7 Ah o 12 Ah disponible en el gabinete principal de las centarales. La herramienta de calcúlo proporcionada por Jade Bird te permite calcular cuando es necesario ampliar las baterías según los requerimientos y características de cada proyecto. Certificado EN54-2 y EN54-4 por Applus+.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
Producto de Alta Disponibilidad
Centrales JBE-P2L1 DRACO
Videos instructivos y de presentación
Presentación:
Configuración:
Instalación:
Introducción a la Central de incendios JBE-P2-L1.
Cómo realizar un test de zona en la central JBE-P2L1.
Asistente de configuración de la central JBE-P2L1.
Conexionado del Producto JBE-P2L1.
Guia rápida de inicio y puesta en marcha JBE-P2L1.
Guardar e importar la configuración de la central JBE-P2L1.
Operaciones de test y desarme en la central JBE-P2L1.
Conceptos generales del panel Draco JBE-P2L1.
Actualizar el firmware de la tarjeta de loop en la central JBE-P2L1.
Presentación del Producto JBE-P2L1.
Cargar y guardar información desde la central JBE-P2L1.
Menús de navegación en las centrales JBE-P2L1.
Actualizar el firmware de la pantalla y el idioma en la central JBE-P2L1.
Herramienta de software de configuración de la central JBE-P2L1.
Generar una regla de acción de programación avanzada.
Gestión de la configuración de las centrales DRACO
La configuración de cada proyecto se realiza fácilmente desde el sitio del proyecto o desde la oficina, accediendo a una herramienta web provista por Jade Bird. Con las credenciales de registro accederás a la información de todos tus proyectos, podrás crear proyectos nuevos o modificarlos. Los datos de cada configuracíon se descargan en una memoria USB y se cargan posteriomente de manera sencilla en el panel. Puede modificar la configuración localmente desde la interfase del panel y descargar dicha configuración a la memoria USB para actualizar los registros de la herramienta web.
¡ Todos tus proyectos se guardan en la nube y estarán disponibles desde cualquier lugar !.
Guía paso a paso del uso de la herramienta de configuración.
Cómo cargar y guardar proyectos desde la USB.
Herramienta de Cálculo MS Excel
Jade Bird proporciona una herramienta de cálculo sencilla y facil de utilizar, puedes validar que la configuración del sistema y sus componentes se realicen de manera adecuada para garantizar su correcto funcionamiento, de acuerdo a los requerimientos propios de cada proyecto.
Para cada loop, se ingresa en un una hoja de calculo separada los datos de las cantidades de dispositivos conectados para determinar las cargas y comportamiento del circuito, la hoja valida el correcto funcionamiento y proporciona mensajes de validación cuando los calculos están correctos ó mensajes de advertencia si los parametros de instalación no son los adecuados.
Contáctanos para entregarte una copia de esta herramienta.
JBE-2111
Detector óptico analógico
Detector de humo óptico analógico diseñado para funcionar en un lazo de dispositivos inteligentes de detección y alarma de incendios con el protocolo de lazo JBE. Cuenta con una salida para conectar el indicador remoto JBE-2162 utilizando la base de 4 contactos JBE-2165. Responde a varios tipos de humo desde las primeras fases del incendio, incorporando algoritmos avanzados para evitar falsas alarmas. Posee la función de compensación de contaminación que prolonga su eficacia no obstante exista acumulación gradual de polvo. Incluye 3 niveles de sensibilidad de humo certificados. El detector enviará señales de alarma de incendio cuando el valor del humo alcance el umbral de alarma preestablecido desde la central. Dirección programable mediante la herramienta JBE-AT1. Certificado EN54-7 por Applus+.
Documentación comercial.
Presentación.
Documentación técnica.
Como conectarlo.
Añadirlo manualmente a la central.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-2160
JBE-2162
JBE-AT1
Producto de Alta Disponibilidad
JBE-2106
Detector térmico analógico
Diseño de bajo perfil. El Detector térmico analógico está diseñado para operar en un lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El detector enviará señales de alarma a la central cuando la temperatura del aire (o su gradiente) alcanza los límites de alarma definidos en las normas europeas EN 54-5. Incorpora una salida para indicador remoto (requiere la base de 4 contactos JBE-2165). 3 Perfiles de sensibilidad de calor certificados A2R, A2 y A2S. La central permite seleccionar la sensibilidad que se desa aplicar a cada detector. La programación del modo día/noche de la central permitirá cambiar el perfil de forma automática entre diferentes periodos del día o de la semana. El detector térmico analógico también puede transmitir a la central los datos relevantes a la curva de temperatura que podrá visualizarse en la central para evaluar el impacto del entorno de los procesos de la instalación protegida (por ejemplo, vapor de agua, calor de hornos, etc.). Los detectores de calor se utilizan a menudo para detectar incendios en lugares donde puede haber vapor, polvo o donde pueden producirse incendios sin humo. Dirección programable mediante la herramienta JBE-AT1.
Documentación comercial
Documentación técnica
Declaración de conformidad CE
Productos relacionados:
JBE-2162
JBE-2165
JBE-2160
JBE-AT1
Producto de Alta Disponibilidad
JBE-2115
Detector óptico térmico analógico
El detector dual analógico Óptico Térmico mide humo y calor, diseñado para operar en un lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE.
El detector dispone de seis perfiles de sensibilidad seleccionables que combinan diferentes niveles de calor y humo. Algoritmo de rechazo de falsas alarmas.
El detector también incorpora una función de compensación a la suciedad que evita la acumulación de polvo y falsas alarmas. Dirección programable mediante la herramienta JBE-AT1
Certificado EN 54-5 & 54-7.
Documentación comercial
Documentación técnica
Declaración de conformidad CE
Productos relacionados:
JBE-2165
JBE-2160
JBE-2162
JBE-AT1
Producto de Alta Disponibilidad
JBE-2135
Sirena analógica
Sirena analógica direccionable de bajo consumo con certificación EN 54-3, diseñada para funcionar en el lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. Salida de gran potencia sonora (presión acústica > 100dBA)
La sirena recibe comandos de activación de la central de incendios JBE y activa su señal de alarma en consecuencia.
Requiere alimentación auxiliar de 24 VDC La sirena debe estar conectada tanto al lazo de comunicación JBE como a la línea de alimentación externa de 24VAC. Su función de detección de averías notifica a la central cuando la línea de 24VAC esté desconectada.
La sirena requiere ser instalada junto con la base estándar JBE-2165.
Dirección programable mediante la herramienta JBE-AT1.
Certificado EN 54-3.
Documentación comercial.
Diagrama de conexión.
Documentación técnica.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-AT1
JBE-2160
Base de conexión de 2 contactos
La base de conexión JBE-2160 dispone de 2 terminales de conexión, hace que la instalación del equipos sea lo más sencilla posible. Los errores de cableado se reducen dado que los dispositivos de lazo JBE no tienen polaridad, por lo que cada cable del lazo se puede conectar a cualquiera de los dos terminales disponibles.
La base de conexión JBE-2160 dispone de un mecanismo anti hurto para evitar que el dispositivo sea sustraído de su base de conexión.
La base de conexión JBE-2160 es compatible con todos los detectores y la sirena de lazo JBE-2235.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos.
Productos relacionados:
JBE-2106
JBE-2115
JBE-2111
JBE-2235
Producto de Alta Disponibilidad
JBE-2165
Base de conexión de 4 contactos
Esta base estándar permite la conexión de indicadores remotos, lazo y alimentación de 24 VDC si lo requiere.
Mecanismo de bloqueo del dispositivo a la base. Esta base es necesaria con las sirenas JBE-2135 y JBE-2145.
Esta base es compatible con los detectores JBE-2111 y JBE-2106. Esta base es necesaria para los detectores convencionales JBE-2112 y JBE-2107.
Instalación de sirena JBE-2145 a base de 4 contactos.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos.
Productos relacionados:
JBE-2135
Requerida para estos dispositivos de notificación
JBE-2145
JBE-2106
JBE-2115
JBE-2111
En caso de requerir un indicador remoto
Producto de Alta Disponibilidad
JBE-2145
Sirena con indicador visual analógica
Sirena analógica con indicador visual de bajo consumo con certificación EN 54-3, ha sido diseñada para funcionar en el lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El indicador visual se activa al mismo tiempo que el elemento acústico de alarma de la sirena.
Salida de alta potencia sonora. (Presión acústica > 100 dBA). La sirena recibe comandos de activación de la central de incendios JBE y activa su señal de alarma en consecuencia.
La sirena debe estar conectada tanto al lazo de comunicación JBE como a la línea de alimentación externa de 24 VDC. Su función de detección de averías notifica a la central cuando la línea de 24 VDC esté desconectada. La sirena requiere ser instalada junto con la base estándar JBE-2165.
Dirección programable mediante la herramienta JBE-AT1.
Certificada EN 54-3.
Diagrama de conexión.
Documentación comercial.
Presentación.
Documentación técnica.
Como se conecta.
Añadir la sirena a la central Draco.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-AT1
JBE-2235
Sirena analógica con indicador visual a 2 hilos
Sirena analógica con indicador visual de bajo consumo con certificación EN 54-3, ha sido diseñada para funcionar en el lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El indicador visual se activa al mismo tiempo que el elemento acústico de alarma de la sirena.
Salida de alta potencia sonora (presión acústica > 100dBA). La sirena recibe comandos de activación de la central de incendios JBE y activa su elemento acústico que emitirá la señal de alarma.
No requiere de alimentación auxiliar de 24 VDC. Se alimenta directamente del lazo, pudiendose instalar hasta 30 dispositivos por lazo. La sirena direccionable es compatible con las bases de conexión JBE-2160 y JBE-2165.
Dirección programable mediante la herramienta JBE-AT1.
Certificado EN 54-3.
Presentación, Instalación y configuración.
Documentación comercial.
Documentación técnica.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-2160
JBE-AT1
Producto de Alta Disponibilidad
JBE-2120
Módulo de entrada analógico
Es un módulo de entrada analógico diseñado para funcionar en un lazo de dispositivos inteligentes de detección y alarma de incendios con el protocolo de lazo JBE. El módulo está alimentado por el propio lazo y proporciona una entrada lógica al sistema de detección de incendios.
Esta entrada está aislada eléctricamente del lazo y puede utilizarse para supervisar el estado de un interruptor de contacto seco.
Los módulos de entrada se utilizan a menudo para supervisar equipos de terceros, como un contacto de puerta. Cuando se activa la entrada, el LED se enciende y el módulo informa del evento a la central de incendios.
Entrada para señal externa supervisada (corto y circuito abierto). El módulo está continuamente supervisado por la central y en el caso de que éste se desconecte del lazo, la central lo notificará al usuario con un aviso de avería.
Indicador de Led Frontal. Cuando se activa la entrada, el LED se enciende y el módulo informará del evento a la central de incendios. Caja trasera con terminales de conexión permite una facil instalación y extracción del módulo. Certificado EN 54-18.
Diagrama de conexión.
Documentación comercial.
Documentación técnica.
Declaración de conformidad CE.
Producto de Alta Disponibilidad
JBE-2125
Módulo de relé o control con entrada de supervisión.
Módulo de salida diseñado para operar en el lazo de dispositivos inteligentes de detección de alarma de incendios con el protocolo JBE.
Salida activa supervisada o salida de contactos secos. Cada módulo proporciona una salida al sistema de detección de incendios y una entrada de confirmación. El módulo recibe los comandos de activación de la central de incendios y activa su salida en consecuencia. La salida se puede utilizar como relé seco libre de tensión o como salida supervisada de 24 VDC. y se puede utilizar por ejemplo para un retenedor magnético (siempre con tensión) o activación de una sirena convencional. Para poder proporcionar una salida activa (24VDC), el módulo debe estar alimentado a 24VDC. Salida monitorizada o de contactos secos seleccionable desde JBE-AT1. La salida puede utilizarse como un relé aislado eléctricamente o como una salida activa de 24 V. Para poder proporcionar una salida activa (24 VDC), el módulo debe estar conectado a un bus de campo de (24 VDC). Base con terminales para una fácil extracción/instalación. El JBE-2125 tiene una función de detección de averías que notifica al panel de control cuando el cableado de la entrada está con el circuito abierto o en cortocircuito. La función de detección de averías solo está disponible en el modo de salida supervisada. Certificado EN 54-18.
Diagrama de conexión sirenas convencionales supervisadas.
Documentación comercial.
Documentación técnica.
Diagrama de conexión retenedor magnético sin supervision.
Declaración de conformidad CE.
Diagrama de conexión barrera lineal, alimentado por JBE-2125 supervisado por JBE-2120.
Instalación del módulo JBE-2125.
Producto de Alta Disponibilidad
JBE-2200
Módulo analógico para zonas convencionales
Es un módulo analógico para zonas de detección convencional, está diseñado para trabajar con el lazo de dispositivos inteligentes de detección de alarma de incendios con el protocolo JBE, permitiendo la conexión de dispositivos convencionales de dos hilos. El módulo se puede alimentar desde el lazo o bien con alimentación externa de 24 VDC. Supervisión de fuente de alimentación externa, salida de indicador remoto.
Cuando se activa la zona, el LED se enciende y el módulo informará del evento a la central de incendios.
Base con terminales para una fácil extracción / instalación. El JBE-2200 puede notificar a la central si se produce una desconexión en el par de cables que conducen al equipo del bus de alimentación de 24 VDC supervisado.
Los LED frontales proporcionan información local del estado de la zona del módulo convencional para facilitar la inspección de la instalación y la localización de averías.
Certificado EN 54-18.
Conexión del módulo con alimentación directa del lazo.
Documentación comercial.
Documentación técnica.
Conexión de módulo con alimentación de 24 VDC desde la central.
Declaración de conformidad CE.
Conexión del módulo alimentado desde una fuente de 24VDC.
JBE-2200
Módulo analógico para zonas convencionales
Es un módulo analógico para zonas de detección convencional, está diseñado para trabajar con el lazo de dispositivos inteligentes de detección de alarma de incendios con el protocolo JBE, permitiendo la conexión de dispositivos convencionales de dos hilos. El módulo se puede alimentar desde el lazo o bien con alimentación externa de 24 VDC. Supervisión de fuente de alimentación externa, salida de indicador remoto.
Cuando se activa la zona, el LED se enciende y el módulo informará del evento a la central de incendios.
Base con terminales para una fácil extracción / instalación. El JBE-2200 puede notificar a la central si se produce una desconexión en el par de cables que conducen al equipo del bus de alimentación de 24 VDC supervisado.
Los LED frontales proporcionan información local del estado de la zona del módulo convencional para facilitar la inspección de la instalación y la localización de averías.
Certificado EN 54-18.
Conexión del módulo con alimentación directa del lazo.
Documentación comercial.
Documentación técnica.
Conexión de módulo con alimentación de 24 VDC desde la central.
Declaración de conformidad CE.
Conexión del módulo alimentado desde una fuente de 24VDC.
JBE-2150
Módulo aislador
El módulo aislador ha sido diseñado para funcionar en un lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE.
El número total de dispositivos entre cada aislador no debe exceder de los 32. Los aisladores de lazo evitan que el efecto de un cortocircuito afecte a los dispositivos antes/después de él. Cuando se utiliza una topología de cableado de clase A, puede proporcionar cableado redundante robusto a fallas de cortocircuito. Para cumplir con las directrices EN 54, no debe haber más de 32 dispositivos de iniciación por segmento de cable aislado.
Los módulos aisladores no ocupan dirección de lazo. Base con terminales para una fácil extracción / instalación. Indicadores LED para ambos lados protegidos. Los indicadores LED proporcionan información local del estado del aislador que serán de ayuda durante la instalación o durante la resolución de problemas. Los LED indican en qué lado del aislador está presente el cortocircuito.
Certificado EN 54-17. Certificado EN 54-11.
Documentación comercial.
Presentación e instructivo.
Documentación técnica.
Diagrama de conexión.
Declaración de conformidad CE.
JBE-2100 / JBE-2100C
Pulsador manual analógico
Indicador de estado mediante LED en la cara frontal. El pulsador manual analógico es un pulsador diseñado para operar en un lazo de dispositivos de detección de incendios con el protocolo de lazo JBE. El pulsador enviará señales de alarma a la central cuando se presione el elemento rearmable según lo definido en la norma europea EN 54-11.
Después de la activación, el pulsador permanecerá en alarma hasta que se restablezca con la llave suministrada y se realice un rearme en la central. No hay ningún elemento de rotura de vidrio en este dispositivo, por lo que la operación de restablecimiento se realiza sin la necesidad de reemplazar ningún elemento. Dispone de un contacto seco normalmente abierto, que se activará con la activación del elemento. Este contacto seco puede usarse opcionalmente para una acción local o para proporcionar una señal de activación a otros sistemas.
El pulsador manual analógico se suministra con su propia base JBE-2170, pero también está disponible como repuesto o pieza de recambio.
Dirección programable mediante la herramienta JBE-AT1. Certificado EN 54-11.
JBE-2100C (Con Cubierta)
JBE-2100 (Sin Cubierta)
Documentación comercial.
Presentación del pulsador.
Documentación técnica.
Añadir manualmente un pulsador.
Declaración de conformidad CE.
Como programar la dirección.
Conexión del pulsador.
Productos relacionados:
JBE-BOX-2101 JBE-BOX-2102
Producto de Alta Disponibilidad
JBE-2100-RKEY (Repuesto)
JBE-BOX-2101 / 2102
Caja para protección de módulos y pulsadores
La carcasa superior e inferior se combina con juntas de sellado internas para conseguir resistencia al agua y al polvo. Dispone de orificios de montaje roscados para módulos o para pulsadores sin comprometer la protección contra el polvo y la humedad.
El diseño de la carcasa protectora facilita y agiliza la apertura y el cierre.
La carcasa superior transparente permite observar el funcionamiento del producto en tiempo real.
La goma blanda de la base de la carcasa protectora se puede perforar para insertar cables, manteniendo su resistencia al agua y al polvo.
Clasificación IP: IP66
JBE-BOX-2101 (Blanco)
JBE-BOX-2102 (Rojo)
Documentación técnica.
JBE-2162
Piloto indicador
El JBE-2162 es un piloto indicador de acción compatible con detectores analógicos y convencionales que se instalen en recintos cerrados u ocultos. Se conecta a un detector y está pensado para ser instalado fuera de la habitación o recinto donde se encuentra el detector.
El JBE-2162 permite montaje en superficie, incorpora pre mecanizado para entrada de tubo y led de alta luminosidad.
Clasificación IP : IP40
Documentación técnica.
Productos relacionados:
JBE-2235
JBE-2135
JBE-2145
JBE-2106
JBE-2115
JBE-2111
JBE-2161
Suplemento de perfil alto para tuberia expuesta
Suplemento para tubo visto compatible con las bases JBE-2160 y JBE-2165, montaje en techo o pared para tubo de 20 mm ( 3/4" ).
Productos relacionados:
JBE-2165
JBE-2160
JBE-FB2
Transmisor de Alarma
El transmisor JBE-FB2 ofrece una solución de conectividad eficaz para la central de incendios direccionable JBE-P2L1. Certificado de conformidad con las normas EN54-21.
Este equipo mantiene una conexión segura mediante supervisión constante y utiliza el protocolo Contact-ID para transmitir eventos de alarma y fallo a través de zonas específicas y puntos individuales.
Permite la conexión con hasta dos centrales receptoras de alarmas (CRA) mediante comunicación cifrada. Comunicación a través de GSM, GPRS y Ethernet. Permite enviar los datos de alarma o falla a la aplicación Siscom App, disponible en App store de iOS, y Play store de android. Versiones requeridas Firmware: Display: 0.5.19, Tarjeta Red: 0.2.00
Documentación comercial.
Diagrama de conexión.
Guia rápida de instalación.
Productos relacionados:
JBE-P2L2-NET
SisCom APP
Aplicación para Android o iOS
Reciba notificaciones de todas las fallas o eventos en su teléfono celular instalando a aplicacion Siscom App, disponible en App store de iOS, y Play store de android. Monitoree el estado de sus proyectos en tiempo real. Controle remotamente funciones básicas de la central. Facilite a sus clientes tener información en tiempo real sobre sus instalaciones, mejorando su respuesta a alarmas o fallas.
Software para computador
Administre y monitoree los estados principales de las centrales de cualquier proyecto desde cualquier lugar desde su computador.
¡ Sin costos de suscripción !
Comunicaciones
Panel de Incendio
Registro de Eventos
Productos relacionados:
JBE-FB2
JBE-P2L2-NET
JBE-AT1
Programador y herramienta de diagnóstico de lazo
Se utiliza para asignar direcciones en detectores, estaciones manuales, módulos direccionables y sirenas. Pantalla LCD con interfaz de usuario amigable y teclado numérico. Baterías 4 x AA de larga duración, ó operacion con cargador a través de conector micro USB. La función principal del programador es la de permitir que los instaladores del sistema establezcan la dirección de los dispositivos, lean su dirección y establezcan los modos de funcionamiento. También proporciona funciones de diagnóstico para ayudar a los instaladores a localizar los dispositivos en campo una vez que estén conectados e instalados en sus ubicaciones.
Las funciones de diagnóstico facilitan la busqueda de averias, proporcionan la capacidad de activar/desactivar el LED de estado de los dispositivos y/o activar/desactivar las salidas de los equipos por dispositivos individuales o por lotes. La herramienta está equipada con los cables necesarios y una base de detector para poder conectar el detector al programador. Una pantalla LCD ayudará al usuario mediante una interfaz de usuario amigable basada en opciones de menú seleccionables y de ese modo poder ejecutar las diferentes funciones a través del teclado numérico.
Resumen códigos de programación.
Documentación comercial.
Descripcion de la funcionalidad.
Documentación técnica.
Como programar un pulsador.
Como programar un detector puntual.
Declaración de conformidad CE.
Productos relacionados:
JBE-2106
JBE-2115
JBE-2111
JBE-2100
JBE-2235
JBE-2135
JBE-2145
Jade Bird Fire Alarm Systems Europe
Establecidos en Europa en 2018, con sede central en Barcelona, España, nuestro objetivo es servir a toda Europa, Oriente Medio y África, y Latinoamérica, con las soluciones integradas de seguridad, para personas y bienes, más fiables, innovadoras y competitivas.
Nuestro ADN proviene de nuestra empresa matriz, líder en tecnología que impulsa la digitalización en SISTEMAS DE ALARMA CONTRA INCENDIOS en toda Asia y un equipo europeo de expertos Europeos de la industria con más de 40 años de experiencia. Nuestra visión es convertirnos en un proveedor líder de sistemas de seguridad y protección contra incendios para nuestros clientes que conduzca a edificios más seguros e inteligentes.
Conoce un proyecto destacado de Jade Bird.
¿ Que tan grande es Jade Bird ?
Control de calidad en Jade Bird.
Otras empresas y marcas del grupo Jade Bird alrededor del mundo incluyen:
Jade Bird HQ China Estandard CCC
The Fire Beam Co Reino Unido Estandard EN
Jade Bird Europa Canada Estandard NFPA - UL
Finsecur Francia Estandard EN
Applus+, es uno de los laboratorios más destacados en Europa para la realización de pruebas de sistemas de detección y alarma de incendio según los estandares y requerimientos descritos en cada uno de los capitulos de la normatividad EN-54. Applus+ es reconocido formalmente como laboratorio "Nofificado", lo que acredita sus procesos de evaluacion para que los productos conformes, que alcancen el desempeño esperado, puedan utilizar el sello de conformidad CE, de manera que puedan instalarse en la union europea, o en otros mercados internaciones que reconozcan sus estándares.
Applus+ ha establecido convenios con Underwritters Laboratories, UL para realizar pruebas de protección pasiva de incendio bajo los estandares de UL en europa, de manera que estos productos puedan acreditarse con el sello UL.
¡Verifícalo tu mismo! Consulta directamente el Directorio de Productos Certificados online de Applus+. Realiza la busqueda indicando el nombre de empresa "JADE BIRD"
La serie de normas EN 54 Sistema de detección y alarma de incendios especifica los requerimientos mínimos y pruebas de laboratorio que aseguran un nivel de seguridad para todos los componentes del Sistema de Alarmas de Incendios. Armonizando los estándares de calidad y funcionabilidad; facilitando el libre movimiento de productos de la construcción entre los países de la UE. Esta es una norma es obligatoria en la Unión Europea (UE) y es reconocida en Latinoamérica, Brasil, África, Asia, y Oceania.
- EN 54 parte 1 Introducción
- EN 54 parte 2 Equipos de control e indicación (Central de detección de incendios o paneles de incendio).
- EN 54 parte 3 Equipos de control e indicación. Dispositivo de Notificación acústico o Sirena
- EN 54 parte 4 Equipos de suministro de alimentación.
- EN 54 parte 5 Detector de temperatura. Detectores puntuales.
- EN 54 parte 7 Detector de humo, Detectores puntuales que funcionan según el principio de luz difusa, luz transmitida o por ionización.
- EN 54 parte 9 Componentes de los sistemas de detección automática de fuego. Métodos de prueba de la sensibilidad al fuego.
- EN 54 parte 10 Detectores de llama. Detectores puntuales.
- EN 54 parte 11 Pulsador manual de alarma o estación manual.
- EN 54 parte 12 Detectores de línea que utilizan un haz óptico de luz.
- EN 54 parte 13 Evaluación de compatibilidad de los componentes de un sistema.
- EN 54 parte 14 Planificación, diseño, instalación, puesta en servicio, uso y mantenimiento.
- EN 54 parte 15 Detectores puntuales que funcionan según el principio de combinación de fenómenos detectados. (en fase de proyecto)
- EN 54 parte 16 Control de alarma por voz y equipos indicadores.
- EN 54 parte 17 Aisladores de cortocircuito.
- EN 54 parte 18 Dispositivos entrada/salida.
- EN 54 parte 20 Detectores de aspiración de humos.
- EN 54 parte 21 Equipos de transmisión de alarmas y avisos de fallo.
EN 54 parte 22 Detectores lineales de calor.
- EN 54 parte 23 Dispositivos de alarma de fuego. Alarmas visuales.
- EN 54 parte 24 Componentes de los sistemas de alarma por voz. Altavoces.
- EN 54 parte 25 Componentes que utilizan enlaces radioeléctricos y requisitos del sistema.
- EN 54 parte 26 Detectores puntuales de incendios utilizando sensores de monóxido de carbono.
- EN 54 parte 27 Detectores de humo de conductos.
- EN 54 parte 30 Detectores de incendio multisensoriales.
Aplicabilidad de EN54 y NFPA 72 - UL en Colombia
Requerimientos mínimos en los sistemas de verificación de calidad aceptados en Colombia para los sistemas de detección y alarma de incendio
Central o Panel
EN 54-2
UL 864
Los equipos deben cumplir los requerimientos específicos y protocolos de pruebas establecidos en los estándares de detección de incendio respectivos a su función en el sistema.
Detector de Humo
EN 54-7
UL 268
Detector de Temperatura
EN 54-5
UL 521
UL 467UL 1638
EN 54-3EN 54-23
Dispositivos de Notificación
Pulsador o Estación Manual
EN 54-11
UL 38
Cada uno de los equipos en el sistema deben estar probados y listados por un laboratorio independiente y acreditado (Notificado).
¡ No son aceptables auto certificaciones o certificaciones de sistemas de calidad no relacionados a los requerimientos de detección de incendio !
Cada uno de los equipos en el sistema deben estar aprobados y llevar el sello de conformidad respectivo, para poder ser aceptados por las partes interesadas y las autoridades competentes.
Ambos códigos EN54 y NFPA requieren niveles de desempeño equivalentes y se actualizan permanentemente para brindar mayores niveles de seguridad.
¡Escalabilidad sin complicaciones!
Ejecute proyectos que por su tamaño solo eran posibles con sistemas modulares más complejos y costosos
TORRE 1
EQUIPAM. COMUNAL
CENTRAL DRACO JBE-P2L2-4LE
TORRE 2
TORRE 3
TORRE 4
JBE-EXP
JBE-P2L2-2LP
TORRE 5
TORRE 7
JBE-BAT
JBE-P2L2-2LP
TORRE 6
TORRE 8
El sistema DRACO, presenta el concepto de escalabilidad más sencillo y costo eficiente, adapte la solución con presupuestos competitvos para la necesidad específica de cada etapa de proyecto, y crezca cuando se requiera, hasta proyectos de gran embergadura.
Gestión de grupos de salida
Logre facilmente la funcionalidad esperada en el proyecto. Defina en la programación hasta 400 grupos de dispositivos, agregue los que requiera sin importar en que lazo y orden se encuentren. Defina fácilmente reglas de salida que el panel debe aplicar a las alarmas ocurridas en dichos grupos. Los primeros 30 grupos cuentan con un indicador en la parte frontal del panel.
Lazo 1
Lazo 2
Indice de contenidos
15. Gestión de configuración
1. Inicio
29. JBE-2100
2. Dispositivos de lazo y accesorios
30. JBE-BOX
16. Herramienta de cálculo MS Excel
31. JBE-2162
3. Diagrama de conexión central JBE-P2L1-1L
17. JBE-2111
32. JBE-2161
4. Diagrama de conexión central JBE-P2L1-4LE
18. JBE-2106
33. JBE-FB2
19. JBE-2115
34. APP Siscom Fire
5. JBE-P2L1-1L
20. JBE-2135
35. JBE-AT1
6. JBE-P2L1-EXLP
21. JBE-2160
7. JBE-P2L1-4LE
36. Jade Bird
22. JBE-2165
8. JBE-P2L2-2LP
37. APPLUS+
23. JBE-2145
9. JBE-P2L2-NET
38. EN-54
24. JBE-2235
10. JBE-P2L2-IO
39. Paralelo EN54 - UL
25. JBE-2120
11. JBE-EXP
40. Escalabilidad sin complicaciones
26. JBE-2125
12. JBE-PRT
27. JBE-2200
41. Gestion de grupos de salida
13. JBE-BAT
14. Videos centrales Draco
28. JBE-2150
En este video tutorial te indicamos como realizar la configuración de las centrales Draco JBE-P2L1.
Conexión del pulsador JBE-2100.
Presentación, instalación y configuración de la sirena direccionable con indicador visual a dos hilos JBE-2235.
En este video tutorial te introduciremos a la familia de centrales de incendios Draco JBE-P2L1.
El diseño modular de las centrales de incendio DRACO permite adicionar fácilmente:
- Gabinete con módulo de impresora.
- Gabinete para baterías adicionales.
- Gabinete para tarjetas de expansión de lazos o de entradas y salidas.
Con un concepto sencillo de seleccionar y un montaje facil de instalar, el sistema se ajusta eficientemente, y competitivamente a la necesidad de cada proyecto.
La central Draco esta montada en un gabinete metálico, robusto y duradero en cualquier sitio de instalación. El gabinete metálico lo hace conforme a los requrimientos de instalación de RETIE. El Gabinete principal del panel se amplia segun las necesidades del proyecto para incorporar:
- Impresora
- Baterias adicionales
- Tarjetasd expansión
¿ Cansado de perder proyectos ?
Con Jade Bird, tienes una oferta más rentable y competitiva. Ofreces un producto confiable, escalable y con enormes valores agregados al usuario final. Con Jade Bird no asumes riesgos de promover productos de bajo costo, poco confiables, o cuyos esquemas de certificación son dudosos, y pueden generar la no aceptación de los mismos, sobre costos, y la pérdida de la reputación de tu empresa.
The Fire Beam produce en el Reino Unido detectores lineales de humo que se destacan por su presición, facilidad de instalación y mantenimiento.
Explicación visual de cómo instalar la tarjeta de expansión de entradas y salidas JBE-P2L2-IO en las centrales de incendio Draco
En este video tutorial te introducimos a la familia de centrales de incendio Draco JBE-P2L1, la solución comercial e detección de incendios certificada EN54, más avanzada, amigable y competitiva del merecado.
Explicación visual paso a paso de cómo instalar, registrar y configurar la nueva tarjeta de expansión de dos lazos para la central JBE-2PL1-4E.
¡ Todo es mas fácil con Jade Bird!
El diseño avanzado de su interfase y su gran pantalla a color, hacen que la interacción con el sistema sea fácil e intuitiva para todo tipo de usuarios. Jade Bird, siendo un producto europeo de origen Español, provee toda la documentación en español, incluyendo; hojas de datos, catálogos, hojas de información comercial y certificaciones. Encontrarás además gran cantidad de presentaciones e instructivos paso a paso en video, para aprender rápidamente cómo se especifica, se instala y configura el sistema.
Presentación de la sirena audible direccioable JBE-2145.
El aeropuerto internacional de Pekín Daxing es honrado como la primera de las "siete maravillas del nuevo mundo". Se espera que el aeropuerto de Daxing maneje 100 millones de pasajeros y 800.000 aviones al año. Cientos de nuestros paneles de control están en uso, incluido el sistema automático de alarma y control de incendios, sistemas de supresión de gases, sistema de monitoreo de puertas cortafuegos, sistema de monitoreo eléctrico de incendios, sistema de monitoreo de fuente de alimentación para equipos contra incendios y muchos otros productos y soluciones.
La central Draco incluye iconos indicadores de estado que facilitan la rápida interpretación de la situación aún a personas no entrenadas.
Sistema Encendido.
Alarma por Fuego.
Notificación Remota Activa.
Notificación Activa.
Retrazos Apagados.
Falla General.
Falla del Sistema.
Estado Deshabilitado.
Estado en Pruebas.
Falla de Notificación.
Falla de Notificación Remota.
Presentación e instructivo de instalación del pulsador manual direccionalble JBE-2100.
En 20 ans de développement, FINSECUR a connu une rapide croissance grâce à la fidélité de ses clients et à son sens de l’innovation.
La croissance de FINSECUR s’explique aussi par son comportement, son fonctionnement et son organisation totalement orientés sur la qualité de ses produits et services.
La central Draco incluye iconos indicadores de estado con íconos que facilitan la rápida interpretación de la situación aún a personas no entrenadas.
Sistema Encendido.
Alarma por Fuego.
Notificación Remota Activa.
Notificación Activa.
Retrazos Apagados.
Falla General.
Falla del Sistema.
Estado Deshabilitado.
Estado en Pruebas.
Falla de Notificación.
Falla de Notificación Remota.
El diseño modular de las centrales de incendio DRACO permite adicionar fácilmente:
- Gabinete con módulo de impresora.
- Gabinete para baterías adicionales.
- Gabinete para tarjetas de expansión de lazos o de entradas o salidas.
ajustandose eficientemente a la necesidad de cada proyecto
JBE-FB2
La vinculación de un transmisor de alarmas JBE-FB2, le permite una solución de conectividad eficaz, de conformidad con la Norma EN54-21. Los datos pueden ser consultados a través de un computador remoto o una aplicación móvil.
NFPA 72 es claro en permitir que se utilcen otros sistemas, métodos, dispositivos, aparatos de calidad equivalente o superior, a los prescritos en su contenido. EN-54 es un sistema equivalente a NFPA 72 por lo que puede tambien utilizarse.
La central Draco incluye iconos teclas de control, alfanuméricas, y un teclado de navegacion de pantalla robusto de alta duración, construido en caucho.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos
¡ Jade Bird, con la tecnología de producción más avanzada en el mundo tiene la capacidad de producir mas de 150.000 detectores puntuales en un dia !
¿ Cansado de mirar caracteres limitados en un LCD ?
¡ Es cosa del pasado ! La central Draco incluye una gran pantalla a color de 7" que permite una navegación facil y agradable de los diferentes menús y ventanas de notificación. 1. Area de estado del sistema. 2. Area de funciones contextuales. 3. Area de presentación contextual.
¡ Incluye tu logo en la pantalla del panel !
- Menús amigables. La estructura de los menús se adapta al tipo de usuario.
- Incluye 4 lenguajes a bordo. ( Pueden reemplazarse vía USB ).
- Incluye instructivos paso a paso para la instalación de la central y su mantenimiento.
- Todas las configuraciones de la central se pueden realizar desde la interfase.
- Se pueden realizar diagnósticos detallados desde la central.
Como se añade manualmente el detector de humo direccionable JBE-2111 a la central Draco.
El panel tiene fuenciones avanzadas que permiten desencadenar acciones basado en el cumplimiento de condiciones o reglas lógicas asociadas a otras entradas, en este tutorial puedes ver como se realiza.
Presentación del detector de humo direccionable JBE-2111.
La central Draco puede alojar baterias hasta de 12 Ah en su gabinete, incluye funciones avanzadas que no se encuentran en otros sistemas, un buen ejemplo es el monitoreo de la temperatura de las baterías, que permite gestionar mejor su carga, las protege, garantiza que funcionen adecuadamente y duren por un período más largo.
sensor de temperatura de baterías
En este video tutorial te indicamos como realizar las pruebas de las zonas en las centrales Draco JBE-P2L1.
JBE-FB2
La vinculación de un transmisor de alarmas JBE-FB2, le permite una solución de conectividad eficaz, de conformidad con la Norma EN54-21. Los datos pueden ser consultados a través de una aplicación móvil.
NFPA 72 y EN 54 coinciden en que los equipos deben estar probados según los estándares apropiados y listados por un laboratorio independiente, aceptable a la autoridad en jurisdicción. NFPA no exige que los estándares a seguir sean los ANSI/UL permitiendo el uso de los prescritos en EN54.
Explicación visual paso a paso de cómo conectar el detector de humo direccionable JBE-2111.
Explicación visual de cómo instalar la tarjeta de red para interconectar hasta 16 centrales de incendio Draco.
BRE Global contrató un estudio comparativo entre NFPA 72 y EN 54 concluyendo que no existen diferencias significativas entre los mismos
Como programar la dirección del pulsador manual JBE-2100.
Todos los equipos de la solución Jade Bird, tienen garantía de tres años desde el momento de la facturación. Diligencia el formato de garantia, anexa la informacíon requerida y tras el diganóstico del caso, haremos llegar un equipo nuevo para evitar que su cliente esté desprotegido.
En este video tutorial te indicamos como guardar e importar la configuración de las centrales Draco JBE-P2L1.
¿ Cansado de mirar caracteres limitados en un LCD ?
¡ Es cosa del pasado ! La central Draco incluye una gran pantalla a color de 7" que permite una navegación facil y agradable de los diferentes menús y ventanas de notificación. 1. Area de estado del sistema. 2. Area de funciones contextuales. 3. Area de presentación contextual.
¡ Incluye tu logo en la pantalla del panel !
- Menús amigables. La estructura de los menús se adapta al tipo de usuario.
- Incluye 4 lenguajes a bordo. ( Pueden reemplazarse vía USB ).
- Incluye instructivos paso a paso para la instalación de la central y su mantenimiento.
- Todas las configuraciones de la central se pueden realizar desde la interfase.
- Se pueden realizar diagnósticos detallados desde la central.
Presentación e instructivo de instalación del módulo aislador JBE-2150.
Como se añade la sirena a la central Draco.
En este video tutorial te presenta un resumen y guia rápida para poner en marcha la familia de centrales de incendio Draco JBE-P2L1.
Explicación visual de cómo instalar la tarjeta expansión de dos lazos en la central de incendios Draco JBE-P2L1-4LE.
Como programar la direccion de los Detectores Puntuales JBE-2111, JBE-2106, JBE-2115.
Conoce los menús de navegación en las centrales Draco JBE-P2L1.
Conoce lo fácil que es gestionar la configuración de un proyecto utilizando una memoria USB, para cargar o descargar la configuración del panel o la herramienta web
La central Draco incluye iconos teclas de control, alfanuméricas, y un teclado de navegacion de pantalla robusto de alta duración, construido en caucho. Es reemplazable, en caso de falla no es necesario remplazar el panel.
Puedes estar tranquilo con Jade Bird
Productos avanzados, robustos construidos con los más altos estándares de calidad.Productos probados y certificados por laboratorios independientes, con respaldo local y garantía de tres años por defectos de fabricación. Trabajar con Jade Bird, líder en innovación de la industria te mantendrá siempre a la vanguardia.
Conceptos generales en las centrales Draco JBE-P2L1.
Como añadir manualmente un pulsador JBE-2100 a la central Draco P2L1.
La central Draco esta montada en un gabinete metálico, robusto y duradero en cualquier sitio de instalación. El gabinete metálico lo hace conforme a los requrimientos de instalación del código eléctrico y RETIE. El Gabinete principal del panel se amplia facilmente según las necesidades del proyecto para incorporar:
- Impresora.
- Baterias adicionales.
- Tarjetas de expansión de lazo o de entradas y salidas.
En este video tutorial te indicamos como cargar y guardar información desde las centrales Draco JBE-P2L1.
La base incorpora un mecanismo de seguridad para bloquear e impedir el robo del dispositivo , que puede activarse retirarando una lengueta que se encuentra anexa a la base según se ilustra en la siguiente figura:
Para liberar los detectores o sirenas, se utiliza una llave que tambien viene anexa a la base según se ilustra en la siguiente figura:
En este video tutorial te indicamos como utilizar la herramienta de configuración para las centrales Draco JBE-P2L1.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos
En este video tutorial te indicamos como actualizar la version de firmware de la pantalla y el idioma en las centrales Draco JBE-P2L1
En este video tutorial te indicamos como realizar operaciones de pruebas y desarme en las centrales Draco JBE-P2L1.
Explicación visual de cómo instalar la tarjeta expansión del segundo lazo en la central de incendios Draco JBE-P2L1-1L
En este video tutorial te introduciremos a la herramienta WEB CONFIG TOOL
Instalación de sirena JBE-2145 a base de 4 contactos JBE-2165
En este video tutorial te indicamos como actualizar la version de firmware de las tarjetas de lazo en las centrales Draco JBE-P2L1.
La central Draco incluye funciones avanzadas que no se encuentran en otros sistemas, un buen ejemplo es el monitoreo de la temperatura de las baterías, que permite gestionar mejor su carga, las protege y garantiza que funcionen adecuadamente y duren por un período más largo.
sensor de temperatura de baterías
Instalación del modulo JBE-2125
Descripción de la funcionalidad de programador JBE-AT1.
En este video tutorial te indicamos como realizar las conexiones en el panel Draco JBE-P2L1.
Nuestra principal planta de producción, ubicada en Hebei, a dos horas de Pekín, posee un campus dedicado a la producción y a la investigación y desarrollo, en el cual se incluye un laboratorio de pruebas certificado por UL. Donde la calidad es una obsesión y su pedido nuestra principal misión.
Es por esto que se ofrecemos una amplia cobertura de garantía por defectos de fabricación que iniciará el dia de tu factura.
Como programar la direccion de un Pulsador JBE-2100.
Maple Armor provides you with nothing but reliable, robust and cost-effective fire alarm devices. Our FireWatcher® line of products are UL, ULC and FM listed and conform to the highest standards of life safety and property loss prevention
Presentación - JadeBird Draco
Mauricio López
Created on November 15, 2024
Start designing with a free template
Discover more than 1500 professional designs like these:
View
Essential Business Proposal
View
Project Roadmap Timeline
View
Step-by-Step Timeline: How to Develop an Idea
View
Artificial Intelligence History Timeline
View
Momentum: First Operational Steps
View
Momentum: Employee Introduction Presentation
View
Mind Map: The 4 Pillars of Success
Explore all templates
Transcript
Presenta su familia de centrales DRACO
CENTRAL DRACO JBE-P2L1-1L Hasta 400 Puntos
CENTRAL DRACO JBE-P2L1-4LE Hasta 1600 puntos
¡Contáctanos! para demostrarte las ventajas que te ofrece esta solución.
DISPOSITIVOS DE LAZO Y ACCESORIOS
Descarga el catálogo completo de Productos Jade Bird.
Descarga el resumen de Productos Jade Bird.
Aprobada por un laboratorio acreditado e independiente:
Con la mejor calidad y respaldo disponible en el mercado:
La solución certificada bajo los estrictos estándares:
¡Encuentra fácilmente todo lo que necesites saber sobre esta solución, siguiendo los vínculos en los elementos interactivos!
amigable
confiable
competitiva
una solución
y altamente
Dispositivos de lazo y accesorios en las centrales DRACO
JBE-2162
JBE-2165
JBE-2165
JBE-2160
JBE-2160
JBE-BOX -2102
JBE-2160
Lazo
JBE-2106
JBE-2111
JBE-2115
JBE-2235
JBE-2100
JBE-2135
24 VDC
Programador JBE-AT1
JBE-2120
JBE-2200
JBE-2125
JBE-2145
JBE-2150
Herramienta de configuración
JBE-2165
JBE-BOX -2101
Herramienta de cáculo
JBE-2161
Zona convencional
Dispositivos controlados
Dispositivo supervisado
Diagrama de conexión central JBE-P2L1-1L ( Hasta 400 puntos )
JBE-P2L2-NET
24 VDC
JBE-2115
CENTRAL DRACO JBE-P2L1-1L
JBE-2235
JBE-2145
JBE-2125
JBE-2111
JBE-2135
JBE-2106
JBE-2200
JBE-2100
JBE-2120
JBE-2150
LAZO 1 200 DISP.
JBE-P2L2 -IO
24 VDC
JBE-P2L1-EXLP
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2106
JBE-2125
JBE-2200
JBE-2150
JBE-2100
JBE-2120
JBE-2135
JBE-PRT
LAZO 2 200 DISP.
JBE-BAT
Herramienta de configuración
Herramienta de cáculo
Programador JBE-AT1
Diagrama de conexión central JBE-P2L1-4LE ( Hasta 1.600 puntos )
JBE-P2L2-NET
JBE-2106
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2150
LAZO 1 - 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
CENTRAL DRACO JBE-P2L2-4LE
LAZO 2 - 200 DISP.
JBE-2106
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2150
LAZO 3 - 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
LAZO 4 - 200 DISP.
JBE-P2L2 -IO
JBE-2106
JBE-2115
JBE-2111
JBE-2235
JBE-2145
JBE-2150
JBE-P2L2-2LP
LAZO 5- 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
JBE-EXP
LAZO 6- 200 DISP.
JBE-2106
JBE-2115
JBE-2111
JBE-2145
JBE-2235
JBE-2150
JBE-P2L2-2LP
LAZO 7- 200 DISP.
JBE-2125
JBE-2200
JBE-2100
JBE-2120
JBE-2135
LAZO 8- 200 DISP.
JBE-BAT
Herramienta de cáculo
Herramienta de configuración
Programador JBE-AT1
JBE-PRT
JBE-P2L1-1L
Central de detección y alarma de incendios analógica
Central de detección de incendios analógica con 1 lazo, 200 dispositivos, ampliable a un máximo de 2 lazos con tarjeta de lazo adicional JBE-P2L1-EXLP.Certificado EN 54-2 | EN 54-4
Documentación comercial.
Videos instructivos y de presentación.
Documentación técnica.
Guía de inicio rápido.
Declaración de conformidad CE.
Productos relacionados:
JBE-P2L1-EXLP
JBE-BAT
DISPOSITIVOS DE LAZO
JBE-P2L2-NET
JBE-PRT
Producto de Alta Disponibilidad
JBE-P2L1-EXLP
Tarjeta de ampliación de lazo
La segunda tarjeta de ampliación de lazo opcional (JBE-P2L1-EXLP) se puede agregar a la tarjeta de lazo principal de la central para expandirlo de uno a dos lazos, otorgando 200 puntos adicionales.El segundo lazo tiene las mismas capacidades y características que el lazo principal.
Como instalar y configurar el segundo lazo con la tarjeta JBE-P2L1-EXLP
Productos relacionados:
JBE-P2L1-1L
Producto de Alta Disponibilidad
JBE-P2L1-4LE
Central de detección y alarma de incendios analógica
Central de detección de incendios analógica con 4 lazos (800 dispositivos) ampliable a un máximo de 8 lazos con tarjeta de lazo adicional (JBE-P2L2-2LP).Certificado EN 54-2 | EN 54-4
Documentación comercial
Presentación e instructivos
Documentación técnica
Guía de inicio rápido
Declaración de conformidad CE
Productos relacionados:
JBE-P2L2-IO
DISPOSITIVOS DE LAZO
JBE-BAT
JBE-PRT
JBE-P2L2-2LP
JBE-EXP
JBE-P2L2-NET
Producto de Alta Disponibilidad
JBE-P2L2-2LP
Tarjeta expansión lazos
La tarjeta de expansión JBE-P2L2-2LP permite añadir dos lazos adicionales a la configuración de la central. Cada tarjeta de expansión proporciona dos lazos adicionales a la central, otorgando 400 puntos adicionales, con un máximo de ocho lazos.
Cómo se instala y configurar el segundo lazo
Documentación técnica
Productos relacionados:
JBE-P2L1-4LE
JBE-EXP
Producto de Alta Disponibilidad
JBE-P2L2-NET
Tarjeta de comunicación en Red
La tarjeta JBE-P2L2-NET permite conectar entre si las centrales de incendios JBE-P2L1 para comunicarse en una red dedicada de máximo 16 nodos. Certificado EN54-2 y EN54-4 por Applus+.
Cómo se instala y configura.
Documentación técnica.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
JBE-FB2
Producto de Alta Disponibilidad
JBE-P2L2-IO
Tarjeta de expansión IO
Tarjeta de expansión I/O, añade 2 entradas y 4 salidas a las centrales JBE-P2L1.4LE. Certificado EN54-2 y EN54-4 por Applus+.
Documentación técnica.
Como se instala y configura.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
JBE-EXP
JBE-EXP
Cabina de expansión
La cabina de expansión externa (JBE-EXP) proporciona un espacio equipado con los cables necesarios para admitir una combinacion de cuatro tarjetas de expansión, incluyendo hasta tres tarjetas de lazo JBE-P2L2-2LP, o cuatro tarjetas JBE-P2L2-IO. Esto permite ampliar la central Draco según se requiera para satisfacer las necesidades de cada proyecto. Certificado EN54-2 y EN54-4 por Applus+.
Productos relacionados:
JBE-P2L1-4LE
JBE-P2L2-IO
JBE-P2L2-2LP
Producto de Alta Disponibilidad
JBE-PRT
Cabina auxiliar con impresora
Este gabinete opcional les permite a los paneles Draco disponer de una impresora térmica, que entrega un registro físico de los eventos ocurridos en el panel, se instala fácilmente bajo el armario del panel con los accesorios de conexión incluidos . Una vez instalada, los usuarios con nivel de acceso 3 pueden configurarla desde el menú de ajustes. Certificado EN54-2 y EN54-4 por Applus+.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
JBE-BAT
Cabina auxiliar para baterías
La cabina auxiliar de baterías, es un componente opcional, que proporciona un armario y los cables necesarios para poder instalar dos baterías de hasta 17 Ah. Esto permite ampliar la capacidad de baterías de 7 Ah o 12 Ah disponible en el gabinete principal de las centarales. La herramienta de calcúlo proporcionada por Jade Bird te permite calcular cuando es necesario ampliar las baterías según los requerimientos y características de cada proyecto. Certificado EN54-2 y EN54-4 por Applus+.
Productos relacionados:
JBE-P2L1-1L
JBE-P2L1-4LE
Producto de Alta Disponibilidad
Centrales JBE-P2L1 DRACO
Videos instructivos y de presentación
Presentación:
Configuración:
Instalación:
Introducción a la Central de incendios JBE-P2-L1.
Cómo realizar un test de zona en la central JBE-P2L1.
Asistente de configuración de la central JBE-P2L1.
Conexionado del Producto JBE-P2L1.
Guia rápida de inicio y puesta en marcha JBE-P2L1.
Guardar e importar la configuración de la central JBE-P2L1.
Operaciones de test y desarme en la central JBE-P2L1.
Conceptos generales del panel Draco JBE-P2L1.
Actualizar el firmware de la tarjeta de loop en la central JBE-P2L1.
Presentación del Producto JBE-P2L1.
Cargar y guardar información desde la central JBE-P2L1.
Menús de navegación en las centrales JBE-P2L1.
Actualizar el firmware de la pantalla y el idioma en la central JBE-P2L1.
Herramienta de software de configuración de la central JBE-P2L1.
Generar una regla de acción de programación avanzada.
Gestión de la configuración de las centrales DRACO
La configuración de cada proyecto se realiza fácilmente desde el sitio del proyecto o desde la oficina, accediendo a una herramienta web provista por Jade Bird. Con las credenciales de registro accederás a la información de todos tus proyectos, podrás crear proyectos nuevos o modificarlos. Los datos de cada configuracíon se descargan en una memoria USB y se cargan posteriomente de manera sencilla en el panel. Puede modificar la configuración localmente desde la interfase del panel y descargar dicha configuración a la memoria USB para actualizar los registros de la herramienta web.
¡ Todos tus proyectos se guardan en la nube y estarán disponibles desde cualquier lugar !.
Guía paso a paso del uso de la herramienta de configuración.
Cómo cargar y guardar proyectos desde la USB.
Herramienta de Cálculo MS Excel
Jade Bird proporciona una herramienta de cálculo sencilla y facil de utilizar, puedes validar que la configuración del sistema y sus componentes se realicen de manera adecuada para garantizar su correcto funcionamiento, de acuerdo a los requerimientos propios de cada proyecto.
Para cada loop, se ingresa en un una hoja de calculo separada los datos de las cantidades de dispositivos conectados para determinar las cargas y comportamiento del circuito, la hoja valida el correcto funcionamiento y proporciona mensajes de validación cuando los calculos están correctos ó mensajes de advertencia si los parametros de instalación no son los adecuados.
Contáctanos para entregarte una copia de esta herramienta.
JBE-2111
Detector óptico analógico
Detector de humo óptico analógico diseñado para funcionar en un lazo de dispositivos inteligentes de detección y alarma de incendios con el protocolo de lazo JBE. Cuenta con una salida para conectar el indicador remoto JBE-2162 utilizando la base de 4 contactos JBE-2165. Responde a varios tipos de humo desde las primeras fases del incendio, incorporando algoritmos avanzados para evitar falsas alarmas. Posee la función de compensación de contaminación que prolonga su eficacia no obstante exista acumulación gradual de polvo. Incluye 3 niveles de sensibilidad de humo certificados. El detector enviará señales de alarma de incendio cuando el valor del humo alcance el umbral de alarma preestablecido desde la central. Dirección programable mediante la herramienta JBE-AT1. Certificado EN54-7 por Applus+.
Documentación comercial.
Presentación.
Documentación técnica.
Como conectarlo.
Añadirlo manualmente a la central.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-2160
JBE-2162
JBE-AT1
Producto de Alta Disponibilidad
JBE-2106
Detector térmico analógico
Diseño de bajo perfil. El Detector térmico analógico está diseñado para operar en un lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El detector enviará señales de alarma a la central cuando la temperatura del aire (o su gradiente) alcanza los límites de alarma definidos en las normas europeas EN 54-5. Incorpora una salida para indicador remoto (requiere la base de 4 contactos JBE-2165). 3 Perfiles de sensibilidad de calor certificados A2R, A2 y A2S. La central permite seleccionar la sensibilidad que se desa aplicar a cada detector. La programación del modo día/noche de la central permitirá cambiar el perfil de forma automática entre diferentes periodos del día o de la semana. El detector térmico analógico también puede transmitir a la central los datos relevantes a la curva de temperatura que podrá visualizarse en la central para evaluar el impacto del entorno de los procesos de la instalación protegida (por ejemplo, vapor de agua, calor de hornos, etc.). Los detectores de calor se utilizan a menudo para detectar incendios en lugares donde puede haber vapor, polvo o donde pueden producirse incendios sin humo. Dirección programable mediante la herramienta JBE-AT1.
Documentación comercial
Documentación técnica
Declaración de conformidad CE
Productos relacionados:
JBE-2162
JBE-2165
JBE-2160
JBE-AT1
Producto de Alta Disponibilidad
JBE-2115
Detector óptico térmico analógico
El detector dual analógico Óptico Térmico mide humo y calor, diseñado para operar en un lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El detector dispone de seis perfiles de sensibilidad seleccionables que combinan diferentes niveles de calor y humo. Algoritmo de rechazo de falsas alarmas. El detector también incorpora una función de compensación a la suciedad que evita la acumulación de polvo y falsas alarmas. Dirección programable mediante la herramienta JBE-AT1 Certificado EN 54-5 & 54-7.
Documentación comercial
Documentación técnica
Declaración de conformidad CE
Productos relacionados:
JBE-2165
JBE-2160
JBE-2162
JBE-AT1
Producto de Alta Disponibilidad
JBE-2135
Sirena analógica
Sirena analógica direccionable de bajo consumo con certificación EN 54-3, diseñada para funcionar en el lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. Salida de gran potencia sonora (presión acústica > 100dBA) La sirena recibe comandos de activación de la central de incendios JBE y activa su señal de alarma en consecuencia. Requiere alimentación auxiliar de 24 VDC La sirena debe estar conectada tanto al lazo de comunicación JBE como a la línea de alimentación externa de 24VAC. Su función de detección de averías notifica a la central cuando la línea de 24VAC esté desconectada. La sirena requiere ser instalada junto con la base estándar JBE-2165. Dirección programable mediante la herramienta JBE-AT1. Certificado EN 54-3.
Documentación comercial.
Diagrama de conexión.
Documentación técnica.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-AT1
JBE-2160
Base de conexión de 2 contactos
La base de conexión JBE-2160 dispone de 2 terminales de conexión, hace que la instalación del equipos sea lo más sencilla posible. Los errores de cableado se reducen dado que los dispositivos de lazo JBE no tienen polaridad, por lo que cada cable del lazo se puede conectar a cualquiera de los dos terminales disponibles. La base de conexión JBE-2160 dispone de un mecanismo anti hurto para evitar que el dispositivo sea sustraído de su base de conexión. La base de conexión JBE-2160 es compatible con todos los detectores y la sirena de lazo JBE-2235.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos.
Productos relacionados:
JBE-2106
JBE-2115
JBE-2111
JBE-2235
Producto de Alta Disponibilidad
JBE-2165
Base de conexión de 4 contactos
Esta base estándar permite la conexión de indicadores remotos, lazo y alimentación de 24 VDC si lo requiere. Mecanismo de bloqueo del dispositivo a la base. Esta base es necesaria con las sirenas JBE-2135 y JBE-2145. Esta base es compatible con los detectores JBE-2111 y JBE-2106. Esta base es necesaria para los detectores convencionales JBE-2112 y JBE-2107.
Instalación de sirena JBE-2145 a base de 4 contactos.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos.
Productos relacionados:
JBE-2135
Requerida para estos dispositivos de notificación
JBE-2145
JBE-2106
JBE-2115
JBE-2111
En caso de requerir un indicador remoto
Producto de Alta Disponibilidad
JBE-2145
Sirena con indicador visual analógica
Sirena analógica con indicador visual de bajo consumo con certificación EN 54-3, ha sido diseñada para funcionar en el lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El indicador visual se activa al mismo tiempo que el elemento acústico de alarma de la sirena. Salida de alta potencia sonora. (Presión acústica > 100 dBA). La sirena recibe comandos de activación de la central de incendios JBE y activa su señal de alarma en consecuencia. La sirena debe estar conectada tanto al lazo de comunicación JBE como a la línea de alimentación externa de 24 VDC. Su función de detección de averías notifica a la central cuando la línea de 24 VDC esté desconectada. La sirena requiere ser instalada junto con la base estándar JBE-2165. Dirección programable mediante la herramienta JBE-AT1. Certificada EN 54-3.
Diagrama de conexión.
Documentación comercial.
Presentación.
Documentación técnica.
Como se conecta.
Añadir la sirena a la central Draco.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-AT1
JBE-2235
Sirena analógica con indicador visual a 2 hilos
Sirena analógica con indicador visual de bajo consumo con certificación EN 54-3, ha sido diseñada para funcionar en el lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El indicador visual se activa al mismo tiempo que el elemento acústico de alarma de la sirena. Salida de alta potencia sonora (presión acústica > 100dBA). La sirena recibe comandos de activación de la central de incendios JBE y activa su elemento acústico que emitirá la señal de alarma. No requiere de alimentación auxiliar de 24 VDC. Se alimenta directamente del lazo, pudiendose instalar hasta 30 dispositivos por lazo. La sirena direccionable es compatible con las bases de conexión JBE-2160 y JBE-2165. Dirección programable mediante la herramienta JBE-AT1. Certificado EN 54-3.
Presentación, Instalación y configuración.
Documentación comercial.
Documentación técnica.
Declaración de conformidad CE.
Productos relacionados:
JBE-2165
JBE-2160
JBE-AT1
Producto de Alta Disponibilidad
JBE-2120
Módulo de entrada analógico
Es un módulo de entrada analógico diseñado para funcionar en un lazo de dispositivos inteligentes de detección y alarma de incendios con el protocolo de lazo JBE. El módulo está alimentado por el propio lazo y proporciona una entrada lógica al sistema de detección de incendios. Esta entrada está aislada eléctricamente del lazo y puede utilizarse para supervisar el estado de un interruptor de contacto seco. Los módulos de entrada se utilizan a menudo para supervisar equipos de terceros, como un contacto de puerta. Cuando se activa la entrada, el LED se enciende y el módulo informa del evento a la central de incendios. Entrada para señal externa supervisada (corto y circuito abierto). El módulo está continuamente supervisado por la central y en el caso de que éste se desconecte del lazo, la central lo notificará al usuario con un aviso de avería. Indicador de Led Frontal. Cuando se activa la entrada, el LED se enciende y el módulo informará del evento a la central de incendios. Caja trasera con terminales de conexión permite una facil instalación y extracción del módulo. Certificado EN 54-18.
Diagrama de conexión.
Documentación comercial.
Documentación técnica.
Declaración de conformidad CE.
Producto de Alta Disponibilidad
JBE-2125
Módulo de relé o control con entrada de supervisión.
Módulo de salida diseñado para operar en el lazo de dispositivos inteligentes de detección de alarma de incendios con el protocolo JBE. Salida activa supervisada o salida de contactos secos. Cada módulo proporciona una salida al sistema de detección de incendios y una entrada de confirmación. El módulo recibe los comandos de activación de la central de incendios y activa su salida en consecuencia. La salida se puede utilizar como relé seco libre de tensión o como salida supervisada de 24 VDC. y se puede utilizar por ejemplo para un retenedor magnético (siempre con tensión) o activación de una sirena convencional. Para poder proporcionar una salida activa (24VDC), el módulo debe estar alimentado a 24VDC. Salida monitorizada o de contactos secos seleccionable desde JBE-AT1. La salida puede utilizarse como un relé aislado eléctricamente o como una salida activa de 24 V. Para poder proporcionar una salida activa (24 VDC), el módulo debe estar conectado a un bus de campo de (24 VDC). Base con terminales para una fácil extracción/instalación. El JBE-2125 tiene una función de detección de averías que notifica al panel de control cuando el cableado de la entrada está con el circuito abierto o en cortocircuito. La función de detección de averías solo está disponible en el modo de salida supervisada. Certificado EN 54-18.
Diagrama de conexión sirenas convencionales supervisadas.
Documentación comercial.
Documentación técnica.
Diagrama de conexión retenedor magnético sin supervision.
Declaración de conformidad CE.
Diagrama de conexión barrera lineal, alimentado por JBE-2125 supervisado por JBE-2120.
Instalación del módulo JBE-2125.
Producto de Alta Disponibilidad
JBE-2200
Módulo analógico para zonas convencionales
Es un módulo analógico para zonas de detección convencional, está diseñado para trabajar con el lazo de dispositivos inteligentes de detección de alarma de incendios con el protocolo JBE, permitiendo la conexión de dispositivos convencionales de dos hilos. El módulo se puede alimentar desde el lazo o bien con alimentación externa de 24 VDC. Supervisión de fuente de alimentación externa, salida de indicador remoto. Cuando se activa la zona, el LED se enciende y el módulo informará del evento a la central de incendios. Base con terminales para una fácil extracción / instalación. El JBE-2200 puede notificar a la central si se produce una desconexión en el par de cables que conducen al equipo del bus de alimentación de 24 VDC supervisado. Los LED frontales proporcionan información local del estado de la zona del módulo convencional para facilitar la inspección de la instalación y la localización de averías. Certificado EN 54-18.
Conexión del módulo con alimentación directa del lazo.
Documentación comercial.
Documentación técnica.
Conexión de módulo con alimentación de 24 VDC desde la central.
Declaración de conformidad CE.
Conexión del módulo alimentado desde una fuente de 24VDC.
JBE-2200
Módulo analógico para zonas convencionales
Es un módulo analógico para zonas de detección convencional, está diseñado para trabajar con el lazo de dispositivos inteligentes de detección de alarma de incendios con el protocolo JBE, permitiendo la conexión de dispositivos convencionales de dos hilos. El módulo se puede alimentar desde el lazo o bien con alimentación externa de 24 VDC. Supervisión de fuente de alimentación externa, salida de indicador remoto. Cuando se activa la zona, el LED se enciende y el módulo informará del evento a la central de incendios. Base con terminales para una fácil extracción / instalación. El JBE-2200 puede notificar a la central si se produce una desconexión en el par de cables que conducen al equipo del bus de alimentación de 24 VDC supervisado. Los LED frontales proporcionan información local del estado de la zona del módulo convencional para facilitar la inspección de la instalación y la localización de averías. Certificado EN 54-18.
Conexión del módulo con alimentación directa del lazo.
Documentación comercial.
Documentación técnica.
Conexión de módulo con alimentación de 24 VDC desde la central.
Declaración de conformidad CE.
Conexión del módulo alimentado desde una fuente de 24VDC.
JBE-2150
Módulo aislador
El módulo aislador ha sido diseñado para funcionar en un lazo de dispositivos de detección y alarma de incendios con el protocolo de lazo JBE. El número total de dispositivos entre cada aislador no debe exceder de los 32. Los aisladores de lazo evitan que el efecto de un cortocircuito afecte a los dispositivos antes/después de él. Cuando se utiliza una topología de cableado de clase A, puede proporcionar cableado redundante robusto a fallas de cortocircuito. Para cumplir con las directrices EN 54, no debe haber más de 32 dispositivos de iniciación por segmento de cable aislado. Los módulos aisladores no ocupan dirección de lazo. Base con terminales para una fácil extracción / instalación. Indicadores LED para ambos lados protegidos. Los indicadores LED proporcionan información local del estado del aislador que serán de ayuda durante la instalación o durante la resolución de problemas. Los LED indican en qué lado del aislador está presente el cortocircuito. Certificado EN 54-17. Certificado EN 54-11.
Documentación comercial.
Presentación e instructivo.
Documentación técnica.
Diagrama de conexión.
Declaración de conformidad CE.
JBE-2100 / JBE-2100C
Pulsador manual analógico
Indicador de estado mediante LED en la cara frontal. El pulsador manual analógico es un pulsador diseñado para operar en un lazo de dispositivos de detección de incendios con el protocolo de lazo JBE. El pulsador enviará señales de alarma a la central cuando se presione el elemento rearmable según lo definido en la norma europea EN 54-11. Después de la activación, el pulsador permanecerá en alarma hasta que se restablezca con la llave suministrada y se realice un rearme en la central. No hay ningún elemento de rotura de vidrio en este dispositivo, por lo que la operación de restablecimiento se realiza sin la necesidad de reemplazar ningún elemento. Dispone de un contacto seco normalmente abierto, que se activará con la activación del elemento. Este contacto seco puede usarse opcionalmente para una acción local o para proporcionar una señal de activación a otros sistemas. El pulsador manual analógico se suministra con su propia base JBE-2170, pero también está disponible como repuesto o pieza de recambio. Dirección programable mediante la herramienta JBE-AT1. Certificado EN 54-11.
JBE-2100C (Con Cubierta)
JBE-2100 (Sin Cubierta)
Documentación comercial.
Presentación del pulsador.
Documentación técnica.
Añadir manualmente un pulsador.
Declaración de conformidad CE.
Como programar la dirección.
Conexión del pulsador.
Productos relacionados:
JBE-BOX-2101 JBE-BOX-2102
Producto de Alta Disponibilidad
JBE-2100-RKEY (Repuesto)
JBE-BOX-2101 / 2102
Caja para protección de módulos y pulsadores
La carcasa superior e inferior se combina con juntas de sellado internas para conseguir resistencia al agua y al polvo. Dispone de orificios de montaje roscados para módulos o para pulsadores sin comprometer la protección contra el polvo y la humedad. El diseño de la carcasa protectora facilita y agiliza la apertura y el cierre. La carcasa superior transparente permite observar el funcionamiento del producto en tiempo real. La goma blanda de la base de la carcasa protectora se puede perforar para insertar cables, manteniendo su resistencia al agua y al polvo. Clasificación IP: IP66
JBE-BOX-2101 (Blanco)
JBE-BOX-2102 (Rojo)
Documentación técnica.
JBE-2162
Piloto indicador
El JBE-2162 es un piloto indicador de acción compatible con detectores analógicos y convencionales que se instalen en recintos cerrados u ocultos. Se conecta a un detector y está pensado para ser instalado fuera de la habitación o recinto donde se encuentra el detector. El JBE-2162 permite montaje en superficie, incorpora pre mecanizado para entrada de tubo y led de alta luminosidad. Clasificación IP : IP40
Documentación técnica.
Productos relacionados:
JBE-2235
JBE-2135
JBE-2145
JBE-2106
JBE-2115
JBE-2111
JBE-2161
Suplemento de perfil alto para tuberia expuesta
Suplemento para tubo visto compatible con las bases JBE-2160 y JBE-2165, montaje en techo o pared para tubo de 20 mm ( 3/4" ).
Productos relacionados:
JBE-2165
JBE-2160
JBE-FB2
Transmisor de Alarma
El transmisor JBE-FB2 ofrece una solución de conectividad eficaz para la central de incendios direccionable JBE-P2L1. Certificado de conformidad con las normas EN54-21. Este equipo mantiene una conexión segura mediante supervisión constante y utiliza el protocolo Contact-ID para transmitir eventos de alarma y fallo a través de zonas específicas y puntos individuales. Permite la conexión con hasta dos centrales receptoras de alarmas (CRA) mediante comunicación cifrada. Comunicación a través de GSM, GPRS y Ethernet. Permite enviar los datos de alarma o falla a la aplicación Siscom App, disponible en App store de iOS, y Play store de android. Versiones requeridas Firmware: Display: 0.5.19, Tarjeta Red: 0.2.00
Documentación comercial.
Diagrama de conexión.
Guia rápida de instalación.
Productos relacionados:
JBE-P2L2-NET
SisCom APP
Aplicación para Android o iOS
Reciba notificaciones de todas las fallas o eventos en su teléfono celular instalando a aplicacion Siscom App, disponible en App store de iOS, y Play store de android. Monitoree el estado de sus proyectos en tiempo real. Controle remotamente funciones básicas de la central. Facilite a sus clientes tener información en tiempo real sobre sus instalaciones, mejorando su respuesta a alarmas o fallas.
Software para computador
Administre y monitoree los estados principales de las centrales de cualquier proyecto desde cualquier lugar desde su computador.
¡ Sin costos de suscripción !
Comunicaciones
Panel de Incendio
Registro de Eventos
Productos relacionados:
JBE-FB2
JBE-P2L2-NET
JBE-AT1
Programador y herramienta de diagnóstico de lazo
Se utiliza para asignar direcciones en detectores, estaciones manuales, módulos direccionables y sirenas. Pantalla LCD con interfaz de usuario amigable y teclado numérico. Baterías 4 x AA de larga duración, ó operacion con cargador a través de conector micro USB. La función principal del programador es la de permitir que los instaladores del sistema establezcan la dirección de los dispositivos, lean su dirección y establezcan los modos de funcionamiento. También proporciona funciones de diagnóstico para ayudar a los instaladores a localizar los dispositivos en campo una vez que estén conectados e instalados en sus ubicaciones. Las funciones de diagnóstico facilitan la busqueda de averias, proporcionan la capacidad de activar/desactivar el LED de estado de los dispositivos y/o activar/desactivar las salidas de los equipos por dispositivos individuales o por lotes. La herramienta está equipada con los cables necesarios y una base de detector para poder conectar el detector al programador. Una pantalla LCD ayudará al usuario mediante una interfaz de usuario amigable basada en opciones de menú seleccionables y de ese modo poder ejecutar las diferentes funciones a través del teclado numérico.
Resumen códigos de programación.
Documentación comercial.
Descripcion de la funcionalidad.
Documentación técnica.
Como programar un pulsador.
Como programar un detector puntual.
Declaración de conformidad CE.
Productos relacionados:
JBE-2106
JBE-2115
JBE-2111
JBE-2100
JBE-2235
JBE-2135
JBE-2145
Jade Bird Fire Alarm Systems Europe
Establecidos en Europa en 2018, con sede central en Barcelona, España, nuestro objetivo es servir a toda Europa, Oriente Medio y África, y Latinoamérica, con las soluciones integradas de seguridad, para personas y bienes, más fiables, innovadoras y competitivas.
Nuestro ADN proviene de nuestra empresa matriz, líder en tecnología que impulsa la digitalización en SISTEMAS DE ALARMA CONTRA INCENDIOS en toda Asia y un equipo europeo de expertos Europeos de la industria con más de 40 años de experiencia. Nuestra visión es convertirnos en un proveedor líder de sistemas de seguridad y protección contra incendios para nuestros clientes que conduzca a edificios más seguros e inteligentes.
Conoce un proyecto destacado de Jade Bird.
¿ Que tan grande es Jade Bird ?
Control de calidad en Jade Bird.
Otras empresas y marcas del grupo Jade Bird alrededor del mundo incluyen:
Jade Bird HQ China Estandard CCC
The Fire Beam Co Reino Unido Estandard EN
Jade Bird Europa Canada Estandard NFPA - UL
Finsecur Francia Estandard EN
Applus+, es uno de los laboratorios más destacados en Europa para la realización de pruebas de sistemas de detección y alarma de incendio según los estandares y requerimientos descritos en cada uno de los capitulos de la normatividad EN-54. Applus+ es reconocido formalmente como laboratorio "Nofificado", lo que acredita sus procesos de evaluacion para que los productos conformes, que alcancen el desempeño esperado, puedan utilizar el sello de conformidad CE, de manera que puedan instalarse en la union europea, o en otros mercados internaciones que reconozcan sus estándares.
Applus+ ha establecido convenios con Underwritters Laboratories, UL para realizar pruebas de protección pasiva de incendio bajo los estandares de UL en europa, de manera que estos productos puedan acreditarse con el sello UL.
¡Verifícalo tu mismo! Consulta directamente el Directorio de Productos Certificados online de Applus+. Realiza la busqueda indicando el nombre de empresa "JADE BIRD"
La serie de normas EN 54 Sistema de detección y alarma de incendios especifica los requerimientos mínimos y pruebas de laboratorio que aseguran un nivel de seguridad para todos los componentes del Sistema de Alarmas de Incendios. Armonizando los estándares de calidad y funcionabilidad; facilitando el libre movimiento de productos de la construcción entre los países de la UE. Esta es una norma es obligatoria en la Unión Europea (UE) y es reconocida en Latinoamérica, Brasil, África, Asia, y Oceania.
Aplicabilidad de EN54 y NFPA 72 - UL en Colombia
Requerimientos mínimos en los sistemas de verificación de calidad aceptados en Colombia para los sistemas de detección y alarma de incendio
Central o Panel
EN 54-2
UL 864
Los equipos deben cumplir los requerimientos específicos y protocolos de pruebas establecidos en los estándares de detección de incendio respectivos a su función en el sistema.
Detector de Humo
EN 54-7
UL 268
Detector de Temperatura
EN 54-5
UL 521
UL 467UL 1638
EN 54-3EN 54-23
Dispositivos de Notificación
Pulsador o Estación Manual
EN 54-11
UL 38
Cada uno de los equipos en el sistema deben estar probados y listados por un laboratorio independiente y acreditado (Notificado).
¡ No son aceptables auto certificaciones o certificaciones de sistemas de calidad no relacionados a los requerimientos de detección de incendio !
Cada uno de los equipos en el sistema deben estar aprobados y llevar el sello de conformidad respectivo, para poder ser aceptados por las partes interesadas y las autoridades competentes.
Ambos códigos EN54 y NFPA requieren niveles de desempeño equivalentes y se actualizan permanentemente para brindar mayores niveles de seguridad.
¡Escalabilidad sin complicaciones!
Ejecute proyectos que por su tamaño solo eran posibles con sistemas modulares más complejos y costosos
TORRE 1
EQUIPAM. COMUNAL
CENTRAL DRACO JBE-P2L2-4LE
TORRE 2
TORRE 3
TORRE 4
JBE-EXP
JBE-P2L2-2LP
TORRE 5
TORRE 7
JBE-BAT
JBE-P2L2-2LP
TORRE 6
TORRE 8
El sistema DRACO, presenta el concepto de escalabilidad más sencillo y costo eficiente, adapte la solución con presupuestos competitvos para la necesidad específica de cada etapa de proyecto, y crezca cuando se requiera, hasta proyectos de gran embergadura.
Gestión de grupos de salida
Logre facilmente la funcionalidad esperada en el proyecto. Defina en la programación hasta 400 grupos de dispositivos, agregue los que requiera sin importar en que lazo y orden se encuentren. Defina fácilmente reglas de salida que el panel debe aplicar a las alarmas ocurridas en dichos grupos. Los primeros 30 grupos cuentan con un indicador en la parte frontal del panel.
Lazo 1
Lazo 2
Indice de contenidos
15. Gestión de configuración
1. Inicio
29. JBE-2100
2. Dispositivos de lazo y accesorios
30. JBE-BOX
16. Herramienta de cálculo MS Excel
31. JBE-2162
3. Diagrama de conexión central JBE-P2L1-1L
17. JBE-2111
32. JBE-2161
4. Diagrama de conexión central JBE-P2L1-4LE
18. JBE-2106
33. JBE-FB2
19. JBE-2115
34. APP Siscom Fire
5. JBE-P2L1-1L
20. JBE-2135
35. JBE-AT1
6. JBE-P2L1-EXLP
21. JBE-2160
7. JBE-P2L1-4LE
36. Jade Bird
22. JBE-2165
8. JBE-P2L2-2LP
37. APPLUS+
23. JBE-2145
9. JBE-P2L2-NET
38. EN-54
24. JBE-2235
10. JBE-P2L2-IO
39. Paralelo EN54 - UL
25. JBE-2120
11. JBE-EXP
40. Escalabilidad sin complicaciones
26. JBE-2125
12. JBE-PRT
27. JBE-2200
41. Gestion de grupos de salida
13. JBE-BAT
14. Videos centrales Draco
28. JBE-2150
En este video tutorial te indicamos como realizar la configuración de las centrales Draco JBE-P2L1.
Conexión del pulsador JBE-2100.
Presentación, instalación y configuración de la sirena direccionable con indicador visual a dos hilos JBE-2235.
En este video tutorial te introduciremos a la familia de centrales de incendios Draco JBE-P2L1.
El diseño modular de las centrales de incendio DRACO permite adicionar fácilmente:
- Gabinete con módulo de impresora.
- Gabinete para baterías adicionales.
- Gabinete para tarjetas de expansión de lazos o de entradas y salidas.
Con un concepto sencillo de seleccionar y un montaje facil de instalar, el sistema se ajusta eficientemente, y competitivamente a la necesidad de cada proyecto.La central Draco esta montada en un gabinete metálico, robusto y duradero en cualquier sitio de instalación. El gabinete metálico lo hace conforme a los requrimientos de instalación de RETIE. El Gabinete principal del panel se amplia segun las necesidades del proyecto para incorporar:
¿ Cansado de perder proyectos ?
Con Jade Bird, tienes una oferta más rentable y competitiva. Ofreces un producto confiable, escalable y con enormes valores agregados al usuario final. Con Jade Bird no asumes riesgos de promover productos de bajo costo, poco confiables, o cuyos esquemas de certificación son dudosos, y pueden generar la no aceptación de los mismos, sobre costos, y la pérdida de la reputación de tu empresa.
The Fire Beam produce en el Reino Unido detectores lineales de humo que se destacan por su presición, facilidad de instalación y mantenimiento.
Explicación visual de cómo instalar la tarjeta de expansión de entradas y salidas JBE-P2L2-IO en las centrales de incendio Draco
En este video tutorial te introducimos a la familia de centrales de incendio Draco JBE-P2L1, la solución comercial e detección de incendios certificada EN54, más avanzada, amigable y competitiva del merecado.
Explicación visual paso a paso de cómo instalar, registrar y configurar la nueva tarjeta de expansión de dos lazos para la central JBE-2PL1-4E.
¡ Todo es mas fácil con Jade Bird!
El diseño avanzado de su interfase y su gran pantalla a color, hacen que la interacción con el sistema sea fácil e intuitiva para todo tipo de usuarios. Jade Bird, siendo un producto europeo de origen Español, provee toda la documentación en español, incluyendo; hojas de datos, catálogos, hojas de información comercial y certificaciones. Encontrarás además gran cantidad de presentaciones e instructivos paso a paso en video, para aprender rápidamente cómo se especifica, se instala y configura el sistema.
Presentación de la sirena audible direccioable JBE-2145.
El aeropuerto internacional de Pekín Daxing es honrado como la primera de las "siete maravillas del nuevo mundo". Se espera que el aeropuerto de Daxing maneje 100 millones de pasajeros y 800.000 aviones al año. Cientos de nuestros paneles de control están en uso, incluido el sistema automático de alarma y control de incendios, sistemas de supresión de gases, sistema de monitoreo de puertas cortafuegos, sistema de monitoreo eléctrico de incendios, sistema de monitoreo de fuente de alimentación para equipos contra incendios y muchos otros productos y soluciones.
La central Draco incluye iconos indicadores de estado que facilitan la rápida interpretación de la situación aún a personas no entrenadas.
Sistema Encendido.
Alarma por Fuego.
Notificación Remota Activa.
Notificación Activa.
Retrazos Apagados.
Falla General.
Falla del Sistema.
Estado Deshabilitado.
Estado en Pruebas.
Falla de Notificación.
Falla de Notificación Remota.
Presentación e instructivo de instalación del pulsador manual direccionalble JBE-2100.
En 20 ans de développement, FINSECUR a connu une rapide croissance grâce à la fidélité de ses clients et à son sens de l’innovation. La croissance de FINSECUR s’explique aussi par son comportement, son fonctionnement et son organisation totalement orientés sur la qualité de ses produits et services.
La central Draco incluye iconos indicadores de estado con íconos que facilitan la rápida interpretación de la situación aún a personas no entrenadas.
Sistema Encendido.
Alarma por Fuego.
Notificación Remota Activa.
Notificación Activa.
Retrazos Apagados.
Falla General.
Falla del Sistema.
Estado Deshabilitado.
Estado en Pruebas.
Falla de Notificación.
Falla de Notificación Remota.
El diseño modular de las centrales de incendio DRACO permite adicionar fácilmente:
- Gabinete con módulo de impresora.
- Gabinete para baterías adicionales.
- Gabinete para tarjetas de expansión de lazos o de entradas o salidas.
ajustandose eficientemente a la necesidad de cada proyectoJBE-FB2
La vinculación de un transmisor de alarmas JBE-FB2, le permite una solución de conectividad eficaz, de conformidad con la Norma EN54-21. Los datos pueden ser consultados a través de un computador remoto o una aplicación móvil.
NFPA 72 es claro en permitir que se utilcen otros sistemas, métodos, dispositivos, aparatos de calidad equivalente o superior, a los prescritos en su contenido. EN-54 es un sistema equivalente a NFPA 72 por lo que puede tambien utilizarse.
La central Draco incluye iconos teclas de control, alfanuméricas, y un teclado de navegacion de pantalla robusto de alta duración, construido en caucho.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos
¡ Jade Bird, con la tecnología de producción más avanzada en el mundo tiene la capacidad de producir mas de 150.000 detectores puntuales en un dia !
¿ Cansado de mirar caracteres limitados en un LCD ?
¡ Es cosa del pasado ! La central Draco incluye una gran pantalla a color de 7" que permite una navegación facil y agradable de los diferentes menús y ventanas de notificación. 1. Area de estado del sistema. 2. Area de funciones contextuales. 3. Area de presentación contextual.
¡ Incluye tu logo en la pantalla del panel !
Como se añade manualmente el detector de humo direccionable JBE-2111 a la central Draco.
El panel tiene fuenciones avanzadas que permiten desencadenar acciones basado en el cumplimiento de condiciones o reglas lógicas asociadas a otras entradas, en este tutorial puedes ver como se realiza.
Presentación del detector de humo direccionable JBE-2111.
La central Draco puede alojar baterias hasta de 12 Ah en su gabinete, incluye funciones avanzadas que no se encuentran en otros sistemas, un buen ejemplo es el monitoreo de la temperatura de las baterías, que permite gestionar mejor su carga, las protege, garantiza que funcionen adecuadamente y duren por un período más largo.
sensor de temperatura de baterías
En este video tutorial te indicamos como realizar las pruebas de las zonas en las centrales Draco JBE-P2L1.
JBE-FB2
La vinculación de un transmisor de alarmas JBE-FB2, le permite una solución de conectividad eficaz, de conformidad con la Norma EN54-21. Los datos pueden ser consultados a través de una aplicación móvil.
NFPA 72 y EN 54 coinciden en que los equipos deben estar probados según los estándares apropiados y listados por un laboratorio independiente, aceptable a la autoridad en jurisdicción. NFPA no exige que los estándares a seguir sean los ANSI/UL permitiendo el uso de los prescritos en EN54.
Explicación visual paso a paso de cómo conectar el detector de humo direccionable JBE-2111.
Explicación visual de cómo instalar la tarjeta de red para interconectar hasta 16 centrales de incendio Draco.
BRE Global contrató un estudio comparativo entre NFPA 72 y EN 54 concluyendo que no existen diferencias significativas entre los mismos
Como programar la dirección del pulsador manual JBE-2100.
Todos los equipos de la solución Jade Bird, tienen garantía de tres años desde el momento de la facturación. Diligencia el formato de garantia, anexa la informacíon requerida y tras el diganóstico del caso, haremos llegar un equipo nuevo para evitar que su cliente esté desprotegido.
En este video tutorial te indicamos como guardar e importar la configuración de las centrales Draco JBE-P2L1.
¿ Cansado de mirar caracteres limitados en un LCD ?
¡ Es cosa del pasado ! La central Draco incluye una gran pantalla a color de 7" que permite una navegación facil y agradable de los diferentes menús y ventanas de notificación. 1. Area de estado del sistema. 2. Area de funciones contextuales. 3. Area de presentación contextual.
¡ Incluye tu logo en la pantalla del panel !
Presentación e instructivo de instalación del módulo aislador JBE-2150.
Como se añade la sirena a la central Draco.
En este video tutorial te presenta un resumen y guia rápida para poner en marcha la familia de centrales de incendio Draco JBE-P2L1.
Explicación visual de cómo instalar la tarjeta expansión de dos lazos en la central de incendios Draco JBE-P2L1-4LE.
Como programar la direccion de los Detectores Puntuales JBE-2111, JBE-2106, JBE-2115.
Conoce los menús de navegación en las centrales Draco JBE-P2L1.
Conoce lo fácil que es gestionar la configuración de un proyecto utilizando una memoria USB, para cargar o descargar la configuración del panel o la herramienta web
La central Draco incluye iconos teclas de control, alfanuméricas, y un teclado de navegacion de pantalla robusto de alta duración, construido en caucho. Es reemplazable, en caso de falla no es necesario remplazar el panel.
Puedes estar tranquilo con Jade Bird
Productos avanzados, robustos construidos con los más altos estándares de calidad.Productos probados y certificados por laboratorios independientes, con respaldo local y garantía de tres años por defectos de fabricación. Trabajar con Jade Bird, líder en innovación de la industria te mantendrá siempre a la vanguardia.
Conceptos generales en las centrales Draco JBE-P2L1.
Como añadir manualmente un pulsador JBE-2100 a la central Draco P2L1.
La central Draco esta montada en un gabinete metálico, robusto y duradero en cualquier sitio de instalación. El gabinete metálico lo hace conforme a los requrimientos de instalación del código eléctrico y RETIE. El Gabinete principal del panel se amplia facilmente según las necesidades del proyecto para incorporar:
En este video tutorial te indicamos como cargar y guardar información desde las centrales Draco JBE-P2L1.
La base incorpora un mecanismo de seguridad para bloquear e impedir el robo del dispositivo , que puede activarse retirarando una lengueta que se encuentra anexa a la base según se ilustra en la siguiente figura:
Para liberar los detectores o sirenas, se utiliza una llave que tambien viene anexa a la base según se ilustra en la siguiente figura:
En este video tutorial te indicamos como utilizar la herramienta de configuración para las centrales Draco JBE-P2L1.
Instalación de detector JBE-2111 a base de 2 hilos y 4 hilos
En este video tutorial te indicamos como actualizar la version de firmware de la pantalla y el idioma en las centrales Draco JBE-P2L1
En este video tutorial te indicamos como realizar operaciones de pruebas y desarme en las centrales Draco JBE-P2L1.
Explicación visual de cómo instalar la tarjeta expansión del segundo lazo en la central de incendios Draco JBE-P2L1-1L
En este video tutorial te introduciremos a la herramienta WEB CONFIG TOOL
Instalación de sirena JBE-2145 a base de 4 contactos JBE-2165
En este video tutorial te indicamos como actualizar la version de firmware de las tarjetas de lazo en las centrales Draco JBE-P2L1.
La central Draco incluye funciones avanzadas que no se encuentran en otros sistemas, un buen ejemplo es el monitoreo de la temperatura de las baterías, que permite gestionar mejor su carga, las protege y garantiza que funcionen adecuadamente y duren por un período más largo.
sensor de temperatura de baterías
Instalación del modulo JBE-2125
Descripción de la funcionalidad de programador JBE-AT1.
En este video tutorial te indicamos como realizar las conexiones en el panel Draco JBE-P2L1.
Nuestra principal planta de producción, ubicada en Hebei, a dos horas de Pekín, posee un campus dedicado a la producción y a la investigación y desarrollo, en el cual se incluye un laboratorio de pruebas certificado por UL. Donde la calidad es una obsesión y su pedido nuestra principal misión.
Es por esto que se ofrecemos una amplia cobertura de garantía por defectos de fabricación que iniciará el dia de tu factura.
Como programar la direccion de un Pulsador JBE-2100.
Maple Armor provides you with nothing but reliable, robust and cost-effective fire alarm devices. Our FireWatcher® line of products are UL, ULC and FM listed and conform to the highest standards of life safety and property loss prevention
