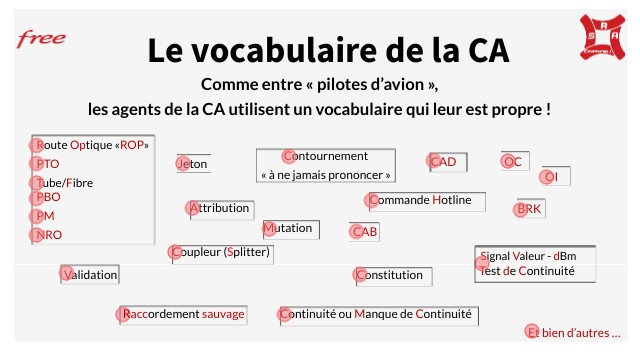

Le vocabulaire de la CA
Comme entre « pilotes d’avion », les agents de la CA utilisent un vocabulaire qui leur est propre !
Route Optique «ROP» PTO Tube/FibrePBO PM NRO
Contournement « à ne jamais prononcer »
CAD
OC
Jeton
OI
Commande Hotline
Attribution
BRK
Mutation
CAB
Coupleur (Splitter)
Signal Valeur - dBm
Test de Continuité
Validation
Constitution
Continuité ou Manque de Continuité
Raccordement sauvage
Et bien d’autres …
Route Optique
Ressources FTTH affectées par l’ OI à la ligne FTTH et qui sont nécessaires pour réaliser le raccordement et le brassage. La fourniture de la route optique revient à fournir le chemin nécessaire au raccordement de l'Abonné. Elle est constituée des informations suivantes : - La référence PTO (correspondant à l’identifiant de l’accès) qui devra être étiquetée sur la prise lors du 1er raccordement. - Les références et localisations du PM et du PBO. - Les positions de la fibre correspondant à la ligne FTTH au PM et au PBO. Elle peut être interprétée comme l’ensemble de fibres mises bout à bout utilisé pour le raccordement d’un Abonné entre le NRO et le PTO.
Signal Valeur et Test de Continuité
La finalisation d’une installation fibre optique nécessite un signal conforme au niveau de la PTO
Selon la zone/technologie, la puissance du signal optique mesuré à la PTO peut varier pour être considérée comme conforme :
Lorsque l'affaiblissement est plus important que la valeur maximale admise, le signal optique est considéré comme dégradé. Le technicien devra revoir l’installation en réalisant une mesure du signal optique via son photomètre (longueur d'onde 1550 en nm) sur les différents points de raccordement (PM, PBO, PTO) afin de déterminer l’origine de la dégradation.
Nœud de Répartition Optique
Le nœud de raccordement optique (NRO) est dans un réseau de fibre optique. Il est le lieu où convergent les lignes des abonnés d'un même quartier ou d'une même ville. On peut le comparer au NRA (nœud de raccordement d'abonnés) de la boucle locale cuivre.
Point de Branchement Optique
(Boîtier De Palier)
(Point de Terminaison)
(Boîtier d'Étage)
Équipement situé à l’extrémité du Câblage de sites. Boîtier où sont rangées les soudures qui font la liaison entre la partie abonné (PTO, CAB) et la partie verticale (équivalent du PC sur la boucle locale cuivre). Il existe deux types de PBO : PBOI et PBOE.
Fibre optique
Une fibre optique est un fil dont l’âme, très fine et faite de verre ou de plastique, a la propriété de conduire la lumière et sert pour la fibroscopie, l'éclairage ou la transmission de données numériques. Elle offre un débit d'information nettement supérieur à celui des câbles coaxiaux et peut servir de support à un réseau « large bande » par lequel transitent aussi bien la télévision, le téléphone, la visioconférence ou les données informatiques.
Splitter
Le splitter à fibre optique, répartiteur optique ou répartiteur de faisceau, est un dispositif intégré de distribution de puissance optique de guidage d'ondes divisant un faisceau lumineux incident en deux ou plusieurs faisceaux lumineux, et vice versa. Le répartiteur optique se retrouve en EPON, GPON, BPON, FTTX, FTTH en permettant de partager le PON entre plusieurs utilisateurs.
Mutation
L’action de reprovisionning à chaud est un appel vers la hotline d’un OI ou une validation obtenue via l’outil Emutation sur Aboracco Desk afin de modifier une route affectée à une commande.
→ embed@undefined Lorsque l’OI accepte un reprovisionning et fournit les informations à l’agent CA telles que le détail de la ROP attribuée à l’abonné et le code de décharge, ces éléments doivent être déclarés dans l’outil IW.
Câble d'adduction
Câble d'ADduction
Câble optique reliant un immeuble ou regroupement d’immeubles de la partie horizontale du réseau jusqu’au Boitier de Pied d’Immeuble.
conforme :
Test de continuité et Valeur de Signal
La finalisation d'une installation fibre optique nécessite un signal conforme au niveau de la PTO. Selon la zone / technologie, la puissance du signal optique mesurée à la PTO peut varier pour être considérée comme conforme :
Lorsque l'affaiblissement est plus important que la valeur maximale admise, le signal optique est considéré comme dégradé. Le technicien devra revoir l’installation en réalisant une mesure du signal optique via son photomètre (longueur d'onde 1550 en nm) sur les différents points de raccordement (PM, PBO, PTO) afin de déterminer l’origine de la dégradation.
Acronymes métiers CA
