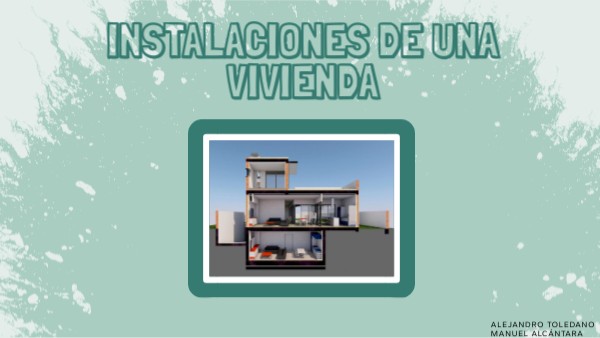

Instalaciones de una vivienda

Alejandro toledano manuel alcántara

Índice

ELECTRICIDAD

AGUA POTABLE

SANEAMIENTO

COMUNICACINES

CLIMATIZACIÓN

GAS

ELECTRICIDAD

La energia electrica se genera en centrales electricas y se trasporta mediante lineas de alta tension hasta las ciudades Podemos dividir la instalaciones electricas de las viviendas en dos tramos:

Instalacion de enlace

Instalacion interior

Instalacion de enlace

Elementos

• Acometida
• Caja general de proteccion
• Linea repartidora
• Contadores
• Derivaciones individuales
• Cuadro privado de mando y proteccion

Es la conexion entre la red de distribucion y la instalacion interior del edificio.Esta formada por varios elementos:

El cuadro privado de mando y proteccion esta formado por los siguientes elementos

• ICP(Interruptor control de potencia)
• ID (Interruptor diferencial)
• PIA(Pequeño interruptor automatico)

Volver

Instalacion interior

Cosas imprescindibles

Es la instalacion electrica de una vivienda.

• Toma de tierra:El conductor de toma de tierra esta unido a todos los enchufes y elementos metalicos.Ofrece a la corriente electrica un camino de evacuacion en el caso de que se produzcan fugas de electricidad
• Cuartos de baño:Tienen un circuito aparte
• Conducciones:Las conexiones se realizan siempre en las cajas de registro.

Cables

Del cuadro de mando y proteccion salen los cables que forman cada uno de los circuitos.Tipos de cables:

• Conductor de toma de tierra(verde,amarillo)
• Conductor neutro(azul)
• Conductor de fase(negro,gris,marron)

Volver

AGUA POTABLE

Es el agua empleada para el uso humano previamente purificada e higienizada.

Captacion y almacenamiento

Tratamiento

El agua que utilizamos procede de la lluvia,que mas tarde discurre por manantiales,acuiferos y rios que son recogidos por un embalse almacenamiento

En las estaciones de tratamiento de agua potable el agua es sometida a diversos procesos para limpiar su toxicidad y aumentar su calidad

Transporte

Instalacion fontaneria

Se distribuye por tuberias de hormigon o polietileno por la que el agua es conducidsa hasta los puntos de consumo

Es la encargada de canalizar el agua desde la red de distribucion hasta los puntos de consumo

Instalacion de saneamiento

Las aguas ya utilizadas por las personas o industrias, las aguas residuales tienen que volver a los rios, sin que alteren el ciclo natural del agua y para ello se depuran en la EDAR

Recorrido

Instalacion interior

• Recogida: Las aguas pluviales, las aguas residuales urbanas y las industriales son recogidas a traves de la red de alcantarillado
• Regulación y transporte: posteriormente, son evacuadas a traves de de conducciones.
• Depuracion y transporte:Finalmente estas aguas son dirigidas a estaciones de depuracion de aguas residuales

Permite la evacuacion del agua sucia producida por un edificio y ha de impedir el paso de gases malolientes de las tuberias al interior de los edificios.

Gas

El gas es un combustible fosil que al quemarse produce menos contaminacion que el carbon el petroleo. Se utiliza para calentar el agua de la ducha y el agua que circula por el circuito de la calefaccion.

ELEMENTOS DE UNA INSTALACION DE GAS

TIPOS DE GAS

• Llave de acometida exterior que conecta la instalacion interios con la red de distribución
• Conjunto regulador de presion
• Contador y manómetro
• Llave de corte interior
• Calentador de gas con su llave de corte
• Cocina de gas con su llave de corte

• Gases licuados del petroleo (butano, propano)
• Gases canalizados (gas natural)

Instalaciones bioclimaticas

Aire acondicionado

Un aire acondicionado funciona absorbiendo el calor del aire interior y expulsándolo al exterior mediante un ciclo de refrigeración que involucra un compresor, un condensador, una válvula de expansión y un evaporador.

Hay dos tipos:Calefaccion y aire acondicionado

Calefacción

Consiste en un circuito cerrado de tubos que llevan agua caliente.

• Individual:Una por casa
• Centralizada:Una por comunidad
• Comunitaria:Una por barrio

Elementos de una instalacion de fontaneria

En la fachada se situa el cuadro de contadores

1. Llave de paso general 2. Filtro retenedor de residuos 3. Contador general encargado del agua que se consuma 4. Grifo de comprobacion 5. Valvula de retencion 6. Llave de corte

Cuartos de baño

Los cuartos de baño requieren precauciones especiales.Segun el Reglamento Electrotecnico de Baja Tension(REBT):

• Volumen 0:Es el espacio de la bañera y ducha no se permite ninguna instalacion
• Volumen 1:Desde el volumen 0 hasta una altura de 2,25m no se permite ninguna instalacion
• Volumen 2:Abarca un perimetro de 60cm admite colocacion de pequeños electrodomesticos
• Volumen 3 o volumen excluido:Comprende el resto del baño y se pueden instalar bases de enchufes
