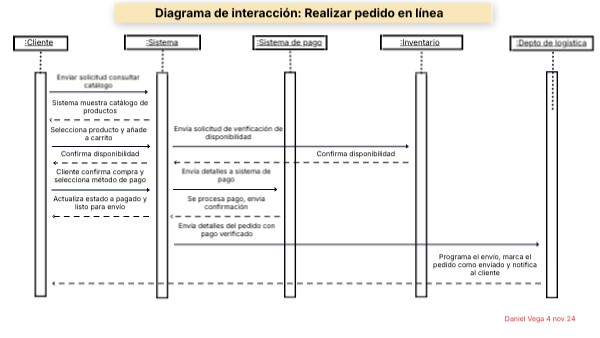

Diagrama de interacción: Realizar pedido en línea

:Cliente

:Sistema

:Sistema de pago

:Inventario

:Depto de logística

Enviar solicitud consultar catálogo

Sistema muestra catálogo de productos

Envía solicitud de verificación de disponibilidad

Selecciona producto y añade a carrito

Confirma disponibilidad

Cliente confirma compra y selecciona método de pago

Envía detalles a sistema de pago

Se procesa pago, envía confirmación

Actualiza estado a pagado y listo para envío

Envía detalles del pedido con pago verificado

Programa el envío, marca el pedido como enviado y notifica al cliente
