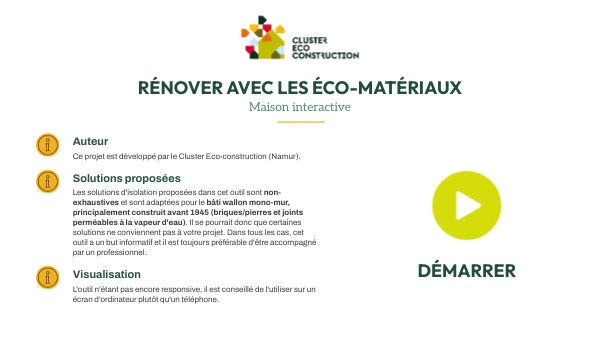

rénover avec les éco-matériaux
Maison interactive
_________
Auteur
Ce projet est développé par le Cluster Eco-construction (Namur).
Solutions proposées
Les solutions d'isolation proposées dans cet outil sont non-exhaustives et sont adaptées pour le bâti wallon mono-mur, principalement construit avant 1945 (briques/pierres et joints perméables à la vapeur d'eau). Il se pourrait donc que certaines solutions ne conviennent pas à votre projet. Dans tous les cas, cet outil a un but informatif et il est toujours préférable d'être accompagné par un professionnel.
Démarrer
Visualisation
L'outil n'étant pas encore responsive, il est conseillé de l'utiliser sur un écran d'ordinateur plutôt qu'un téléphone.
rénover avec les éco-matériaux
_________
Par l'extérieur de la toiture
Par l'intérieur de la toiture
Je souhaite isoler mon bâtiment
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
Choisissez la zone à isoler
Par le sol du rez -de-chaussée
Cliquez sur un numéro correspondant à la zone à isoler.
Par le plafond de la cave
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'extérieur de la toiture inclinée
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
En vrac
En ballot
Par le sol du rez -de-chaussée
Par le plafond de la cave
En panneau rigide
En panneau souple
Isoler une toiture inclinée par l'extérieur avec un isolant en ballot
Composition
Vers l'extérieur
- Couverture (tuiles/ardoises/bardage métallique/bois)
- Lattage - contre lattage
- Pare-pluie rigide (en fibre de bois) ou souple (membrane d'étanchéité)
- Isolant entre structure (ballot de paille)
- Structure secondaire en bois (caisson)
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Panneau support (type OSB) sur chevrons
- Structure existante
Vers l'intérieur
Note
Il est nécessaire de vérifier le dimensionnement de la structure existante pouvant recevoir la charge de 37kg /m² de l'isolant paille pour une masse volumique de 100kg/m³ (soit 33 kg de surcharge par m² par rapport à l'isolant le plus léger du marché)
Isoler une toiture inclinée par l'extérieur avec un isolant en vrac
Composition
Vers l'extérieur
- Couverture (tuiles/ardoises/zinc/bois)
- Lattage - contre lattage
- Pare-pluie rigide (en fibre de bois) ou souple (membrane d'étanchéité)
- Isolant en vrac dans les caissons
- Structure secondaire en bois (caisson)
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
Vers l'intérieur
Note
Les lattages existants peuvent êtres laissés s'ils sont encore de bonne qualité. S'ils sont retirés, le frein vapeur sera alors directement fixé sur les chevrons. Les caissons peuvent recevoir des isolants en vrac sec déversés ou des isolants en vrac sec insufflés.
Avec lattages existants sur chevrons
Isoler une toiture inclinée par l'extérieur avec un isolant en panneau souple
Composition
Vers l'extérieur
- Couverture (tuiles/ardoises)
- Lattage - contre lattage
- Pare-pluie rigide (en fibre de bois) ou souple (membrane d'étanchéité)
- Isolant en panneau souple dans les caissons
- Structure secondaire en bois (caisson)
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Structure existante
Vers l'intérieur
Note
Il est possible de mettre un peu d'isolant dans la structure existante sans frein-vapeur en dessous (bien au dessus),en respectant la condition suivante : le % de l'isolant supérieur >ou= 3x le % de l'isolant inférieur. Il est possible de mettre le frein vapeur en créneaux dans la structure existante et de déposer l'isolant dans l'épaisseur de cette structure.
Isoler une toiture inclinée par l'extérieur avec un isolant en panneau rigide
Composition
Vers l'extérieur
- Couverture (tuiles/ardoises/zinc/bois)
- Lattage - contre lattage
- Pare-pluie rigide (en fibre de bois) ou souple (membrane d'étanchéité)
- Isolant en panneau rigide
- Frein vapeur (hygrovariable), 0.25 < Sd < 25m
- Structure existante
Vers l'intérieur
Notes
Lorsque la pente de la toiture est plus basse, (comprise entre 10 et 22° à titre indicatif), il est recommandé d'utiliser une membrane d'étanchéité souple. Le poseur d'isolant rigide veillera à suivre toute autre recommandation éventuelle, préconisée par le fabricant des matériaux qu'il mettra en oeuvre. Lorsqu'il existe une sous-toiture rigide , libre au poseur de juger de son enlèvement ou non.
pente plus basse
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'intérieur de la toiture inclinée
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
Par le sol du rez -de-chaussée
en vrac
en panneau souple
Par le plafond de la cave
Isoler une toiture inclinée par l'intérieur avec un isolant en vrac
Composition
Vers l'extérieur
- Couverture (tuiles/ardoises/zinc/bois)
- Lattage - contre lattage
- Sous toiture rigide existante en bon état*
- Isolant en vrac insufflé
- Epaississement vers l'intérieur, si nécessaire
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Lattage/contre lattage + finition panneaux plâtre/gypse/bois ou lambris en bois
Vers l'intérieur
Notes
*Lorsqu'il existe une membrane de sous-toiture en bon état, il faut placer des contre-lattes flottantes pour limiter le bombement de la membrane vers le haut (cela nécessite de démonter la couverture). Lorsqu'il n'y a pas de sous-toiture, il est possible d'en poser une nouvelle de substitution conformément aux indications du Contact n°23 du CSTC de 09-2009, page 5. Les prescriptions des fabricants en terme de densité sont à respecter, afin d'éviter tout tassement dans le temps.
Isoler une toiture inclinée par l'intérieur avec un isolant en panneau souple
Composition
Vers l'extérieur
- Couverture (tuiles/ardoises/zinc/bois)
- Lattage - contre lattage
- Pare-pluie rigide (en fibre de bois) ou souple (membrane d'étanchéité) existant
- Sous toiture rigide existante ou non
- Isolant en en panneau souple
- Epaississement vers l'intérieur, si nécessaire
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Lattage/contre lattage + finition panneaux plâtre/gypse/bois ou lambris en bois
Vers l'intérieur
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par le plancher des combles
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
en vrac (par le haut sur Osb ou plancher existant)
en vrac (par le hautentre chevrons)
Par le sol du rez -de-chaussée
Par le plafond de la cave
en panneau souple/rigide(par le haut sur Osb ou plancher existant)
en panneau souple(par le haut, entre chevrons)
en panneau souple(par le bas, entre chevrons)
Rubrique en cours de validation par les membres
Isoler le plancher des combles avec un isolant en vrac (par le haut entre chevrons)
Composition
Vers les combles
- Panneau recouvrement type OSB ou plancher existant reposé
- Isolant en vrac par le haut (insufflé ou déversé)
- Structure plancher existante, avec épaississement éventuel
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Lattage - contre lattage
- Finition panneaux plâtre/gypse/bois ou lambris
Vers les combles
Vers l'intérieur
Note
Vérification structurelle à réaliserEn fonction du matériau isolant utilisé, suivre les indications du fabricant.Si la pose de panneau de recouvrement est envisagée, la pose d'un frein vapeur sous chevrons est indispensable.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en vrac (sur Osb ou plancher existant)
Composition
Vers les combles
- Isolant en vrac
- Frein vapeur
- Panneau recouvrement type OSB ou plancher existant
- Structure plancher existante
- Lattage - contre lattage
- Finition panneaux plâtre/gypse/bois ou lambris
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand le plafond du niveau inférieur ne peut être démonté et que les combles ne seront pas aménagés. Ajouter des collants sur les jonctions et raccords avec la couche d'étanchéité à l'air, comme le plafonnage du niveau inférieur, par exemple au moyen d'un produit d'étanchéité à l'air liquide.Attention : éviter l'effet tambour par la création du caisson (remplir une partie du vide entre chevrons par une masse légère.Une vérification structurelle est à réaliser.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en panneau souple (par le bas entre chevrons)
Composition
Vers les combles
- Panneau recouvrement type OSB ou plancher existant reposé
- Isolant en panneau souple
- Structure plancher existante
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Lattage - contre lattage
- Finition panneaux plâtre/gypse/bois ou lambris
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand il est impossible de démonter le plancher des combles. Une légère surépaisseur sera apposée à l'isolant pour contre-carrer le tassement avec le temps.Une vérification structurelle est à réaliser.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en panneau souple (par le haut entre chevrons)
Composition
Vers les combles
- Panneau recouvrement type OSB ou plancher existant
- Isolant en panneau souple
- Structure plancher existante
- Frein vapeur (hygrovariable), 0.25m < Sd < 25m
- Lattage - contre lattage
- Finition panneaux plâtre/gypse/bois ou lambris
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand il est impossible de démonter le plancher des combles. Une légère surépaisseur sera apposée à l'isolant pour contre-carrer le tassement avec le temps.Une vérification structurelle est à réaliser.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en panneau souple/rigide (sur Osb ou plancher existant)
Composition
Vers les combles
- Toile ou panneau éventuel pour protéger l'isolant
- Isolant en panneau souple ou rigide
- Frein vapeur
- Panneau recouvrement type OSB ou plancher existant
- Structure plancher existante
- Lattage - contre lattage
- Finition panneaux plâtre/gypse/bois ou lambris
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand le plafond du niveau inférieur ne peut être démonté et que les combles ne seront pas aménagés. Ajouter des collants sur les jonctions et raccords avec la couche d'étanchéité à l'air, comme le plafonnage du niveau inférieur, par exemple au moyen d'un produit d'étanchéité à l'air liquide.Attention : éviter l'effet tambour par la création du caisson (remplir une partie du vide entre chevrons par une masse légère.Une vérification structurelle est à réaliser.
Vers l'intérieur
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'intérieur des murs
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
en vrac humide(projeté )
en vrac humide(banché)
en bloc
en vrac sec (banché)
Par le sol du rez -de-chaussée
Par le plafond de la cave
en panneau souple
en panneau rigide
en vrac sec (insufflé)
Isoler un mur par l'intérieur avec un isolant en bloc
Composition
Vers l'extérieur
- Mur existant
- Chaux-chanvre en vrac, déversé et tassé entre mur existant et blocs
- Blocs de chaux-chanvre
- Corps d'enduit et/ou finition d'enduit à la chaux ou à l'argile
Vers l'intérieur
Note
Le chaux-chanvre en vrac est déversé entre les blocs et la maçonnerie existante sur +/- 3cm pour assurer la continuité des matières et éviter ainsi les problémes de condensation dans les cavités.Nécessité de réaliser un test de sorption-désorption. Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée avant la pose des blocs.Ne pas laisser une couche imperméable sur la face intérieure du mur avant de placer l'isolation.
Conditions sur le mur existant : il doit être sec, non fissuré, pas d'humidité apparente ni ascensionnelle, min 30cm, façade extérieure étanche à l'eau si exposée SE-NO.
Isoler un mur par l'intérieur avec un isolant en vrac sec banché
Composition
Vers l'extérieur
- Mur existant
- Structure secondaire en bois
- Isolant en vrac sec banché
- Plaque de banchage
- Finition peinture naturelle(perméable à la vapeur d'eau)
4.1 Accroche type roseaux5.2 Corps d'enduits6. Enduit de finition ou peinture naturelle
Vers l'intérieur
Avec plaques + finition peinture naturelle
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existantePour les solutions végétales sans chaux, une étude dynamqiue de transfert d'humidité devrait être effectuée.Un test de sorption-désorption devra être réalisé pour l'isolant. Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Conditions sur le mur existant : il doit être sec, non fissuré, pas d'humidité apparente ni ascensionnelle, min 30cm, façade extérieure étanche à l'eau si exposée SE-NO.
Avec enduits
Isoler un mur par l'intérieur avec un isolant en vrac humide projeté
Composition
Vers l'extérieur
- Mur existant sans plâtre ni peinture étanche
- Isolant en vrac humide projeté
- Enduit de finition à l'argile ou à la chaux (pigmentée ou avec peinture naturelle perméable à la vapeur d'eau)
Vers l'intérieur
Notes
En isolation par l'intérieur, une attention toute particulière sera posée sur l'étanchéité à l'air des nouvelles parois tout comme la résolution des ponts thermiques au droit des noeuds constructifs. Pour que l'utilisation des éco-matériaux soit la plus pertinente possible et apporte pleinement ses avantages, la compréhension de la perspirance des parois est fondamentale. Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant. Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Avec enduits à l'argile ou à la chaux + eventuelle finition peinture naturelle
Isoler un mur par l'intérieur avec un isolant en vrac humide banché
Composition
Vers l'extérieur
- Mur existant sans plâtre ni peinture imperméable
- Structure secondaire en bois
- Isolant en vrac humide banché
- Enduit de finition à l'argile ou à la chaux (pigmentée ou avec peinture naturelle)
Vers l'intérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Avec enduits à l'argile ou à la chaux (de décoration)
Conditions sur le mur existant : il doit être sec, non fissuré, pas d'humidité apparente ni ascensionnelle, min 30cm, façade extérieure étanche à l'eau si exposée SE-NO.
Isoler un mur par l'intérieur avec un isolant en panneau souple
Composition
Vers l'extérieur
- Mur existant
- Structure secondaire en bois
- Isolant en panneau souple
- Frein vapeur hygrovariable
- Lattage/contre lattage
- Plaque de finition (type plâtre/gypse/bois, papier recyclé, lambris, OSB + roseau + enduits terre)
Vers l'intérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Exemple de finition : plaques gypse
Composition
Isoler un mur par l'intérieur avec un isolant en panneau rigide
Vers l'extérieur
- Mur existant
- Structure secondaire en bois
- Isolant en panneau rigide couches croisées
4.1 Frein vapeur hygrovariable5.1 Lattage/contre lattage6.1 Plaques de finition
4. Accrocheur et armature de renfort enduits 5. Corps d'enduit à la chaux ou à l'argile 6. Finition au besoin (couche de finition décorative à la chaux ou à l'argile, peintures naturelles)
Vers l'intérieur
Exemple avec enduit à l'argile ou la chaux
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Pour la solution avec des plaques de finition, il est possible de fixer les panneaux avec des chevilles sans utiliser une structure secondaire en bois.
Exemple avec plaques
Composition
Isoler un mur par l'intérieur avec un isolant en vrac sec insufflé
Vers l'extérieur
- Mur existant sans plâtre ni peinture imperméable
- Structure secondaire en bois
- Isolant en vrac sec insufflé
- Accroche de l'enduit type roseau agrafé
- Corps d'enduits à l'argile ou à la chaux avec ou sans finition (couche d'argile ou de chaux / peintures naturelles)
4.1 Frein vapeur hygrovariable4.1 Lattage/contre lattagePlaques de finition
Vers l'intérieur
Note
avec enduit à l'argile ou la chaux
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
avec plaques
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'extérieur des murs
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
en vrac humide (projeté)
en vrac humide (banché)
en bloc
Par le sol du rez -de-chaussée
Par le plafond de la cave
en vrac sec (insufflé)
en panneau rigide
en panneau souple
Isoler un mur par l'extérieur avec un isolant en bloc
Composition
Vers l'intérieur
- Mur existant sans peinture ou enduit imperméables
- Blocs de chaux-chanvre
- Accrocheur et armature de renfort enduits
- Corps d'enduit à la chaux
- Enduit de finition à la chaux
- Peintures naturelles extérieures perméables à la vapeur d'eau
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en vrac humide projeté
Composition
Vers l'intérieur
- Mur existant sans peinture ou enduit imperméables
- Isolant en vrac humide projeté
- Accrocheur et armature de renfort enduits
- Corps d'enduit à la chaux
- Enduit de finition à la chaux
- Peintures naturelles extérieures perméables à la vapeur d'eau
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en vrac humide banché
Composition
Vers l'intérieur
- Mur existant sans peinture ou enduit imperméables
- Isolant en vrac humide banché
- Accrocheur et armature de renfort enduits
- Corps d'enduit à la chaux
- Enduit de finition à la chaux
- Peintures naturelles extérieures perméables à la vapeur d'eau
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en panneau souple
Composition
Vers l'intérieur
- Mur existant
- Frein vapeur si pas de plafonnage intérieur
- Structure secondaire en bois
- Isolant en panneau souple
- Panneau pare pluie rigide en fibre de boisou membrane pare-pluie souple + contrelattage
- Membrane pare-pluie souple
- Lattage traité contre l'humidité et peint en noir
- Bardage ajouré en bois
Vers l'extérieur
Note
Avec un bardage en bois ajouré, il est nécessaire d'apposer une membrane d'étanchéité à la pluie sur le pare-pluie rigide en fibre de bois.D'autres possibilités de finition existent comme par exemple la pose d'ardoises, de métal, de bois non ajouré, de briques de façades. Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en panneau rigide
Composition
Vers l'intérieur
- Mur existant sans peinture imperméable
- Enduit éventuel si la planéité du mur est irrégulière
- Isolant en panneau rigide + fixations synthétiques
- Accrocheur et armature de renfort enduits
- Corps d'enduit à la chaux
- Enduit de finition à la chaux
- Peintures naturelles extérieures perméables à la vapeur d'eau
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire
Isoler un mur par l'extérieur avec un isolant en vrac sec insufflé
Composition
Vers l'intérieur
- Mur existant
- Frein vapeur si pas de plafonnage intérieur
- Structure secondaire en bois
- Isolant en vrac sec insufflé
- Panneau pare pluie rigide en fibre de boisou membrane pare-pluie souple + contrelattage
- Membrane pare-pluie souple
- Lattage traité contre l'humidité et peint en noir
- Bardage ajouré en bois
Vers l'extérieur
Note
Avec un bardage en bois ajouré, il est nécessaire d'apposer une membrane d'étanchéité à la pluie sur le pare-pluie rigide en fibre de bois.D'autres possibilités de finition existent comme par exemple la pose d'ardoises, de métal, de bois non ajouré, de briques de façades. Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par le sol du rez-de-chaussée
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
En vrac sec (sur dalle)
En vrac sec (sur sol)
Par le sol du rez -de-chaussée
Par le plafond de la cave
En panneau rigide
En vrac humide
Isoler le sol du rez de chaussée avec un isolant en vrac sec (sur sol)
Composition
Vers l'intérieur
- Carrelage
- Chape de chaux
- Chaux chanvre en vrac sec sur sol
- Isolant en vrac sec drainant/anti-capillaire
- Sol existant ou dalle de sol en béton
Vers l'extérieur
Note
Cette configuration nécessite des épaisseurs importantes et n'est valable que s'il est possible de creuser le sol suffisamment, ou qu'il existe des vides ventilés qui pourraient être comblés par cette technique, très utile en cas d'humidité ascentionnelle. Le caractère respirant des matériaux permet aussi plus facilement leur séchage. Il est vivement conseillé de poser un visqueen sous la dalle de béton. Une isolation par blocs de béton de chanvre est possible également.
Isoler le sol du rez de chaussée avec un isolant en vrac sec (sur dalle)
Composition
Vers l'intérieur
- Carrelage
- Chape de chaux
- Chaux chanvre en vrac sec sur dalle
- Membrane d'étanchéité à l'eau
- Dalle de sol existante
Vers l'extérieur
Note
Cette configuration nécessite également une profondeur de 20cm pour l'isolant, s'il est utile d'obtenir une Résistance thermique minimale de 3.5 m²K/W.L'isolation en vrac est fort utile lorsqu'il faut intégrer dans cette paroi des techniques sanitaires ou d'électricité ou un chauffage sol.Il est également possible d'utiliser des blocs de chanvre posés en deux couches croisées (15/20cm)
Isoler le sol du rez de chaussée avec un isolant en vrac humide
Composition
Vers l'intérieur
- Carrelage
- Chape de chaux
- Mélange de chaux et de fibres végétales
- Membrane d'étanchéité à l'eau
- Sol existant ou dalle de sol en béton
Vers l'extérieur
Note
Cette configuration nécessite également une profondeur de 20cm pour l'isolant, s'il est utile d'obtenir une Résistance thermique minimale de 3.5 m²K/W.Il est conseillé de respecter le temps de séchage adéquat du mélange avant de poser la chape de chaux et le carrelage.
Isoler le sol du rez de chaussée avec un isolant en panneau rigide
Composition
Vers l'intérieur
- Carrelage
- Chape de chaux
- Isolant en panneau rigide posés en deux couches croisées
- Membranes d'étanchéité à l'eausi l'isolant est autre que le liège
- Sol existant ou dalle de sol en béton
Vers l'extérieur
Note
Cette configuration est très utile quand la hauteur disponible est plus faible.Si les panneaux sont en liège, il n'est pas nécessaire de poser une membrane d'étanchéité à l'eau.Autre possibilité : la chape sèche1. Carrelage2. Panneaux de sol en fibre-gypse3. Chevrons avec liège en vrac
Plancher cloué
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par le plafond de la cave
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
En vrac humide(projeté)
En panneau rigide
Par le sol du rez -de-chaussée
Par le plafond de la cave
Isoler le sol du rez de chaussée avec un isolant en panneau rigide
Composition
Vers l'intérieur
- Dalle de béton/briques existantes
- Isolant en panneau rigide
- Finition éventuelle en enduit à la chaux ou avec des plaques de finition (gypse, osb, ...)
Vers l'extérieur
Note
Ces panneaux rigides sont à placer sous un plafond de cave plat. Il ne doit pas y avoir de vide entre les panneaux (collés et attachés mécaniquement) et la dalle du plafond de cave. Ces panneaux peuvent être laissés apparents ou être enduits ou recouvert d'une plaque de type fermacell ou Osb. La cave doit toujours rester correctement ventilée.Un point de vigilance est à apporter aux ponts thermiques des murs de cave. Il sera utile de descendre sur un mètre au droit de ces murs-ponts thermiques.
Isoler le sol du rez de chaussée avec un isolant en vrac humide (projeté)
Composition
Vers l'intérieur
- Dalle de béton/briques existantes
- Isolant projeté
- Finition éventuelle en enduit à la chaux ou avec des plaques de finition (gypse, osb, ...)
Vers l'extérieur
Note
La projection au plafond n'est pas aisée. Cette configuration sera utile lorsque la hauteur sous plafond de la cave (espace non isolé hors du volume chauffé) sera suffisamment grande pour que le travail puisse se réaliser correctement par un homme-femme debout. Cette technique sera également très utile lorsque le plafond n'est pas droit (en forme de voussettes par exemple).
Réno bâti wallon maison interactive Monomur
Cluster Eco-construction
Created on November 14, 2024
Start designing with a free template
Discover more than 1500 professional designs like these:
View
Momentum: Onboarding Presentation
View
Dynamic Visual Presentation
View
Corporate Christmas Presentation
View
Customer Service Manual
View
Business Results Presentation
View
Meeting Plan Presentation
View
Business vision deck
Explore all templates
Transcript
rénover avec les éco-matériaux
Maison interactive
_________
Auteur
Ce projet est développé par le Cluster Eco-construction (Namur).
Solutions proposées
Les solutions d'isolation proposées dans cet outil sont non-exhaustives et sont adaptées pour le bâti wallon mono-mur, principalement construit avant 1945 (briques/pierres et joints perméables à la vapeur d'eau). Il se pourrait donc que certaines solutions ne conviennent pas à votre projet. Dans tous les cas, cet outil a un but informatif et il est toujours préférable d'être accompagné par un professionnel.
Démarrer
Visualisation
L'outil n'étant pas encore responsive, il est conseillé de l'utiliser sur un écran d'ordinateur plutôt qu'un téléphone.
rénover avec les éco-matériaux
_________
Par l'extérieur de la toiture
Par l'intérieur de la toiture
Je souhaite isoler mon bâtiment
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
Choisissez la zone à isoler
Par le sol du rez -de-chaussée
Cliquez sur un numéro correspondant à la zone à isoler.
Par le plafond de la cave
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'extérieur de la toiture inclinée
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
En vrac
En ballot
Par le sol du rez -de-chaussée
Par le plafond de la cave
En panneau rigide
En panneau souple
Isoler une toiture inclinée par l'extérieur avec un isolant en ballot
Composition
Vers l'extérieur
Vers l'intérieur
Note
Il est nécessaire de vérifier le dimensionnement de la structure existante pouvant recevoir la charge de 37kg /m² de l'isolant paille pour une masse volumique de 100kg/m³ (soit 33 kg de surcharge par m² par rapport à l'isolant le plus léger du marché)
Isoler une toiture inclinée par l'extérieur avec un isolant en vrac
Composition
Vers l'extérieur
Vers l'intérieur
Note
Les lattages existants peuvent êtres laissés s'ils sont encore de bonne qualité. S'ils sont retirés, le frein vapeur sera alors directement fixé sur les chevrons. Les caissons peuvent recevoir des isolants en vrac sec déversés ou des isolants en vrac sec insufflés.
Avec lattages existants sur chevrons
Isoler une toiture inclinée par l'extérieur avec un isolant en panneau souple
Composition
Vers l'extérieur
Vers l'intérieur
Note
Il est possible de mettre un peu d'isolant dans la structure existante sans frein-vapeur en dessous (bien au dessus),en respectant la condition suivante : le % de l'isolant supérieur >ou= 3x le % de l'isolant inférieur. Il est possible de mettre le frein vapeur en créneaux dans la structure existante et de déposer l'isolant dans l'épaisseur de cette structure.
Isoler une toiture inclinée par l'extérieur avec un isolant en panneau rigide
Composition
Vers l'extérieur
Vers l'intérieur
Notes
Lorsque la pente de la toiture est plus basse, (comprise entre 10 et 22° à titre indicatif), il est recommandé d'utiliser une membrane d'étanchéité souple. Le poseur d'isolant rigide veillera à suivre toute autre recommandation éventuelle, préconisée par le fabricant des matériaux qu'il mettra en oeuvre. Lorsqu'il existe une sous-toiture rigide , libre au poseur de juger de son enlèvement ou non.
pente plus basse
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'intérieur de la toiture inclinée
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
Par le sol du rez -de-chaussée
en vrac
en panneau souple
Par le plafond de la cave
Isoler une toiture inclinée par l'intérieur avec un isolant en vrac
Composition
Vers l'extérieur
Vers l'intérieur
Notes
*Lorsqu'il existe une membrane de sous-toiture en bon état, il faut placer des contre-lattes flottantes pour limiter le bombement de la membrane vers le haut (cela nécessite de démonter la couverture). Lorsqu'il n'y a pas de sous-toiture, il est possible d'en poser une nouvelle de substitution conformément aux indications du Contact n°23 du CSTC de 09-2009, page 5. Les prescriptions des fabricants en terme de densité sont à respecter, afin d'éviter tout tassement dans le temps.
Isoler une toiture inclinée par l'intérieur avec un isolant en panneau souple
Composition
Vers l'extérieur
Vers l'intérieur
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par le plancher des combles
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
en vrac (par le haut sur Osb ou plancher existant)
en vrac (par le hautentre chevrons)
Par le sol du rez -de-chaussée
Par le plafond de la cave
en panneau souple/rigide(par le haut sur Osb ou plancher existant)
en panneau souple(par le haut, entre chevrons)
en panneau souple(par le bas, entre chevrons)
Rubrique en cours de validation par les membres
Isoler le plancher des combles avec un isolant en vrac (par le haut entre chevrons)
Composition
Vers les combles
Vers les combles
Vers l'intérieur
Note
Vérification structurelle à réaliserEn fonction du matériau isolant utilisé, suivre les indications du fabricant.Si la pose de panneau de recouvrement est envisagée, la pose d'un frein vapeur sous chevrons est indispensable.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en vrac (sur Osb ou plancher existant)
Composition
Vers les combles
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand le plafond du niveau inférieur ne peut être démonté et que les combles ne seront pas aménagés. Ajouter des collants sur les jonctions et raccords avec la couche d'étanchéité à l'air, comme le plafonnage du niveau inférieur, par exemple au moyen d'un produit d'étanchéité à l'air liquide.Attention : éviter l'effet tambour par la création du caisson (remplir une partie du vide entre chevrons par une masse légère.Une vérification structurelle est à réaliser.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en panneau souple (par le bas entre chevrons)
Composition
Vers les combles
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand il est impossible de démonter le plancher des combles. Une légère surépaisseur sera apposée à l'isolant pour contre-carrer le tassement avec le temps.Une vérification structurelle est à réaliser.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en panneau souple (par le haut entre chevrons)
Composition
Vers les combles
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand il est impossible de démonter le plancher des combles. Une légère surépaisseur sera apposée à l'isolant pour contre-carrer le tassement avec le temps.Une vérification structurelle est à réaliser.
Vers l'intérieur
Isoler le plancher des combles avec un isolant en panneau souple/rigide (sur Osb ou plancher existant)
Composition
Vers les combles
Vers les combles
Vers l'intérieur
Note
Cette configuration intervient quand le plafond du niveau inférieur ne peut être démonté et que les combles ne seront pas aménagés. Ajouter des collants sur les jonctions et raccords avec la couche d'étanchéité à l'air, comme le plafonnage du niveau inférieur, par exemple au moyen d'un produit d'étanchéité à l'air liquide.Attention : éviter l'effet tambour par la création du caisson (remplir une partie du vide entre chevrons par une masse légère.Une vérification structurelle est à réaliser.
Vers l'intérieur
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'intérieur des murs
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
en vrac humide(projeté )
en vrac humide(banché)
en bloc
en vrac sec (banché)
Par le sol du rez -de-chaussée
Par le plafond de la cave
en panneau souple
en panneau rigide
en vrac sec (insufflé)
Isoler un mur par l'intérieur avec un isolant en bloc
Composition
Vers l'extérieur
Vers l'intérieur
Note
Le chaux-chanvre en vrac est déversé entre les blocs et la maçonnerie existante sur +/- 3cm pour assurer la continuité des matières et éviter ainsi les problémes de condensation dans les cavités.Nécessité de réaliser un test de sorption-désorption. Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée avant la pose des blocs.Ne pas laisser une couche imperméable sur la face intérieure du mur avant de placer l'isolation.
Conditions sur le mur existant : il doit être sec, non fissuré, pas d'humidité apparente ni ascensionnelle, min 30cm, façade extérieure étanche à l'eau si exposée SE-NO.
Isoler un mur par l'intérieur avec un isolant en vrac sec banché
Composition
Vers l'extérieur
4.1 Accroche type roseaux5.2 Corps d'enduits6. Enduit de finition ou peinture naturelle
Vers l'intérieur
Avec plaques + finition peinture naturelle
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existantePour les solutions végétales sans chaux, une étude dynamqiue de transfert d'humidité devrait être effectuée.Un test de sorption-désorption devra être réalisé pour l'isolant. Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Conditions sur le mur existant : il doit être sec, non fissuré, pas d'humidité apparente ni ascensionnelle, min 30cm, façade extérieure étanche à l'eau si exposée SE-NO.
Avec enduits
Isoler un mur par l'intérieur avec un isolant en vrac humide projeté
Composition
Vers l'extérieur
Vers l'intérieur
Notes
En isolation par l'intérieur, une attention toute particulière sera posée sur l'étanchéité à l'air des nouvelles parois tout comme la résolution des ponts thermiques au droit des noeuds constructifs. Pour que l'utilisation des éco-matériaux soit la plus pertinente possible et apporte pleinement ses avantages, la compréhension de la perspirance des parois est fondamentale. Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant. Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Avec enduits à l'argile ou à la chaux + eventuelle finition peinture naturelle
Isoler un mur par l'intérieur avec un isolant en vrac humide banché
Composition
Vers l'extérieur
Vers l'intérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Avec enduits à l'argile ou à la chaux (de décoration)
Conditions sur le mur existant : il doit être sec, non fissuré, pas d'humidité apparente ni ascensionnelle, min 30cm, façade extérieure étanche à l'eau si exposée SE-NO.
Isoler un mur par l'intérieur avec un isolant en panneau souple
Composition
Vers l'extérieur
Vers l'intérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
Exemple de finition : plaques gypse
Composition
Isoler un mur par l'intérieur avec un isolant en panneau rigide
Vers l'extérieur
4.1 Frein vapeur hygrovariable5.1 Lattage/contre lattage6.1 Plaques de finition
4. Accrocheur et armature de renfort enduits 5. Corps d'enduit à la chaux ou à l'argile 6. Finition au besoin (couche de finition décorative à la chaux ou à l'argile, peintures naturelles)
Vers l'intérieur
Exemple avec enduit à l'argile ou la chaux
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Pour la solution avec des plaques de finition, il est possible de fixer les panneaux avec des chevilles sans utiliser une structure secondaire en bois.
Exemple avec plaques
Composition
Isoler un mur par l'intérieur avec un isolant en vrac sec insufflé
Vers l'extérieur
4.1 Frein vapeur hygrovariable4.1 Lattage/contre lattagePlaques de finition
Vers l'intérieur
Note
avec enduit à l'argile ou la chaux
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire. La structure en bois ne peut être en contact avec la maçonnerie existante.Ne pas laisser une couche imperméable sur la face intérieure du mur avant la pose de l'isolant.Les blochets doivent être étanches à l'air.Attention ce système fonctionne pour un mur de briques ou de pierres poreuses uniquement. Pour un mur de pierres non poreuses, il faut réaliser un enduit de redistribution ou une coulisse ventilée.
avec plaques
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par l'extérieur des murs
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
en vrac humide (projeté)
en vrac humide (banché)
en bloc
Par le sol du rez -de-chaussée
Par le plafond de la cave
en vrac sec (insufflé)
en panneau rigide
en panneau souple
Isoler un mur par l'extérieur avec un isolant en bloc
Composition
Vers l'intérieur
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en vrac humide projeté
Composition
Vers l'intérieur
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en vrac humide banché
Composition
Vers l'intérieur
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en panneau souple
Composition
Vers l'intérieur
Vers l'extérieur
Note
Avec un bardage en bois ajouré, il est nécessaire d'apposer une membrane d'étanchéité à la pluie sur le pare-pluie rigide en fibre de bois.D'autres possibilités de finition existent comme par exemple la pose d'ardoises, de métal, de bois non ajouré, de briques de façades. Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Isoler un mur par l'extérieur avec un isolant en panneau rigide
Composition
Vers l'intérieur
Vers l'extérieur
Note
Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire
Isoler un mur par l'extérieur avec un isolant en vrac sec insufflé
Composition
Vers l'intérieur
Vers l'extérieur
Note
Avec un bardage en bois ajouré, il est nécessaire d'apposer une membrane d'étanchéité à la pluie sur le pare-pluie rigide en fibre de bois.D'autres possibilités de finition existent comme par exemple la pose d'ardoises, de métal, de bois non ajouré, de briques de façades. Une membrane d'étanchéité et un soubassement devraient être posés en cas d'humidité au niveau du sol ou remontée capillaire.
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par le sol du rez-de-chaussée
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
En vrac sec (sur dalle)
En vrac sec (sur sol)
Par le sol du rez -de-chaussée
Par le plafond de la cave
En panneau rigide
En vrac humide
Isoler le sol du rez de chaussée avec un isolant en vrac sec (sur sol)
Composition
Vers l'intérieur
Vers l'extérieur
Note
Cette configuration nécessite des épaisseurs importantes et n'est valable que s'il est possible de creuser le sol suffisamment, ou qu'il existe des vides ventilés qui pourraient être comblés par cette technique, très utile en cas d'humidité ascentionnelle. Le caractère respirant des matériaux permet aussi plus facilement leur séchage. Il est vivement conseillé de poser un visqueen sous la dalle de béton. Une isolation par blocs de béton de chanvre est possible également.
Isoler le sol du rez de chaussée avec un isolant en vrac sec (sur dalle)
Composition
Vers l'intérieur
Vers l'extérieur
Note
Cette configuration nécessite également une profondeur de 20cm pour l'isolant, s'il est utile d'obtenir une Résistance thermique minimale de 3.5 m²K/W.L'isolation en vrac est fort utile lorsqu'il faut intégrer dans cette paroi des techniques sanitaires ou d'électricité ou un chauffage sol.Il est également possible d'utiliser des blocs de chanvre posés en deux couches croisées (15/20cm)
Isoler le sol du rez de chaussée avec un isolant en vrac humide
Composition
Vers l'intérieur
Vers l'extérieur
Note
Cette configuration nécessite également une profondeur de 20cm pour l'isolant, s'il est utile d'obtenir une Résistance thermique minimale de 3.5 m²K/W.Il est conseillé de respecter le temps de séchage adéquat du mélange avant de poser la chape de chaux et le carrelage.
Isoler le sol du rez de chaussée avec un isolant en panneau rigide
Composition
Vers l'intérieur
Vers l'extérieur
Note
Cette configuration est très utile quand la hauteur disponible est plus faible.Si les panneaux sont en liège, il n'est pas nécessaire de poser une membrane d'étanchéité à l'eau.Autre possibilité : la chape sèche1. Carrelage2. Panneaux de sol en fibre-gypse3. Chevrons avec liège en vrac
Plancher cloué
Rénover avec les éco-matériaux
______
Je souhaite isoler mon bâtiment
Par l'extérieur de la toiture
Par l'intérieur de la toiture
► par le plafond de la cave
► suivant le condtionnement de l'isolant
Par le plancher des combles
Par l'intérieur des murs
Par l'extérieur des murs
En vrac humide(projeté)
En panneau rigide
Par le sol du rez -de-chaussée
Par le plafond de la cave
Isoler le sol du rez de chaussée avec un isolant en panneau rigide
Composition
Vers l'intérieur
Vers l'extérieur
Note
Ces panneaux rigides sont à placer sous un plafond de cave plat. Il ne doit pas y avoir de vide entre les panneaux (collés et attachés mécaniquement) et la dalle du plafond de cave. Ces panneaux peuvent être laissés apparents ou être enduits ou recouvert d'une plaque de type fermacell ou Osb. La cave doit toujours rester correctement ventilée.Un point de vigilance est à apporter aux ponts thermiques des murs de cave. Il sera utile de descendre sur un mètre au droit de ces murs-ponts thermiques.
Isoler le sol du rez de chaussée avec un isolant en vrac humide (projeté)
Composition
Vers l'intérieur
Vers l'extérieur
Note
La projection au plafond n'est pas aisée. Cette configuration sera utile lorsque la hauteur sous plafond de la cave (espace non isolé hors du volume chauffé) sera suffisamment grande pour que le travail puisse se réaliser correctement par un homme-femme debout. Cette technique sera également très utile lorsque le plafond n'est pas droit (en forme de voussettes par exemple).
