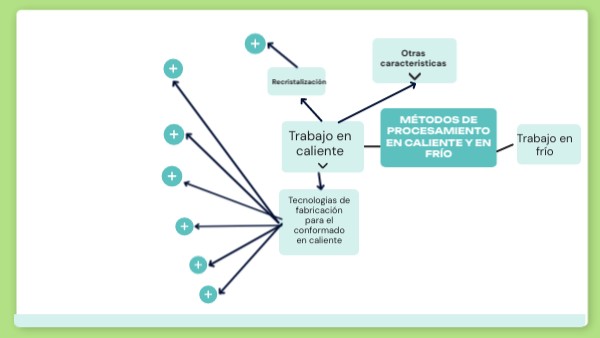

Mapa Mental Esquema Central

Utillaje: Conjunto de útiles, herramientas, maquinaria, implementos e instrumental de una industria.

Otras caracteristicas

Tren de laminación

Recristalización

• Forja de herrero o con martillo
• Forja con martinete
• Forja horizontal
• Forja con prensa
• Forja de laminado
• Estampado

Métodos de procesamiento en caliente y en frío

Trabajo en caliente

Trabajo en frío

• Extrusión indirecta
• Extrusión directa
• Extrusión por Impacto

Tecnologias de fabricación para el conformado en caliente

Embutido

Rechazado en caliente

Forjado en tibio

Doblado y formado con rodillos

Otras características

Métodos de procesamiento en caliente y en frío

Embutido

Trabajo en caliente

Trabajo en frío

Formado por explosion

Formado por electromagnético

Tecnologías de fabricación para el conformado en frío

La extrucion por impacto

Trefilado

un título genial aquí

Con las plantillas de Genially podrás incluir recursos visuales para dejar a tu audiencia con la boca abierta. También destacar alguna frase o dato concreto que se quede grabado a fuego en la memoria de tu público e incluso embeber contenido externo que sorprenda: vídeos, fotos, audios... ¡Lo que tú quieras!

Enlace

Forjado

Conformado en caliente mediante la aplicación de grandes presiones ya sea intermitente o en forma continua.

Extrución

Consiste en forzar al metal en una cámara de presión a salir a través de dados especialmente formados. Se pueden producir productos como varillas, tubos, guarniciones moldeadas, formas estructurales, cartuchos de bronce, y cables forrados.

Laminación en caliente

Se hace pasar el metal por trenes de rodillos que le dan una forma progresivamente más parecida a la deseada. Se debe de seguir una secuencia, primero calentamiento, pasar la chapa por el tren de desbaste, luego por el tren de laminación y por último el tren de acabado. Se debe controlar en el proceso de conformado en caliente en cuanto a la temperatura a la cual se está calentando el material.

TIPOS

● Extrusión indirecta: Se requiere menos fuerza por este método, debido a que no existe fuerza de rozamiento entre el tocho y la pared. ● Extrusión directa: El metal es extruido a través del dado abriéndolo hasta que sólo queda una pequeña cantidad. ● Extrusión por Impacto: Un punzón es dirigido al pedazo de metal con una fuerza tal que éste es levantado a su alrededor.

Concepto

Para productos sin costura que no pueden hacerse con equipo convencional de rolado y para cilindros largos o tubos de pared delgada, pueden requerirse calentamientos y embutidos repetidos

Concepto

Conocido como Termoforjado utiliza una temperatura intermedia que normalmente se usa para trabajo en frío y en caliente. No hay cambios metalúrgicos en el metal ni imperfecciones de superficie frecuentemente asociadas con el metal trabajado a temperaturas elevadas.

Concepto

Una especie de torno se usa para hacer girar la pieza rápidamente. El formado se hace con una herramienta de presión roma o rodillo que entra en contacto con la superficie de la pieza en rotación y provoca el flujo del metal y que éste se conforme con un mandril de la forma deseada.

TIPOS

● Forja con prensa: Emplean una acción lenta de compresión deformando el metal plástico, contrariamente al rápido impacto del golpe del martillo. Pueden ser operadas ya sea mecánica o hidráulicamente. ● Forja de laminado: Se usa en ejes, barras para propulsores de avión, palancas, hojas de cuchillos, cinceles, estrechado de tubos y extremos de muelles. Las piezas hechas de este modo tienen muy buen terminado de superficie y las tolerancias son iguales a otros procesos de forja. El metal es trabajado completamente en caliente y tiene buenas propiedades físicas. ○ Forjado sin rebaba: Se clasifica frecuentemente con un proceso de forjado de precisión. ● Estampado: Difiere de la forja con martillo en que se usa más bien una impresión cerrada que dados de cara abierta. La forja se produce por presión o impacto, lo cual obliga al metal caliente y flexible a llenar la forma de los dados.

○ Dado: es una herramienta que se utiliza en el proceso de forjado, que consiste en dar forma a un metal mediante compresión y golpes ● Forja de herrero o con martillo: Consiste en martillar el metal caliente ya sea con herramientas manuales o entre dados planos en un martillo de vapor● Forja con martinete: Ee utiliza mejor un martillo mecánico o de vapor. ● Forja horizontal: No hay choque o vibración en la máquina, se aplica Igualmente en ambos lados. Hay menos tiempo de contacto entre el material y el dado, se requiere menos energía que con otros procesos de forja. ○ Penetrado progresivo: Los dados no se limitan al recalcado, pueden usarse también para penetrado, punzonado, recorte o extrusión. Puede alimentar barra de acero calentada por inducción a la cavidad del dado

Concepto

Es una operación en la cual generalmente se forman partes grandes de lámina metálica en secciones curvas por medio de rodillos.

Concepto

Es una extensión del prensado en la que a un trozo de metal, se le da una tercera dimensión considerable después de fluir a través de un dado El prensado simple se lleva a cabo presionando un trozo de metal entre un punzón y una matriz, así como al indentar un blanco y dar al producto una medida rígida..

Concepto

Involucra el uso de una carga explosiva para formar una lámina o placa de metal dentro de la cavidad de un dado. Es para partes grandes, como las de la industria aeroespacial.

Concepto

Se realiza a altas velocidades y carreras más cortas que la extrusión convencional. El punzón golpea a la parte de trabajo más que aplicar presión. Puede aplicarse hacia adelante, hacia atrás o hacia ambos lados.

Concepto

Es la operación de conformación en frío consistente en la reducción de sección de una varilla o alambrón haciéndolo pasar a través de un orificio cónico practicado en una herramienta llamada hilera o dado para producir alambre.

Concepto

El formado de pulso magnético La lámina metálica se deforma por la fuerza mecánica de un campo electromagnético inducido en la parte de trabajo por una bobina electrificada.
