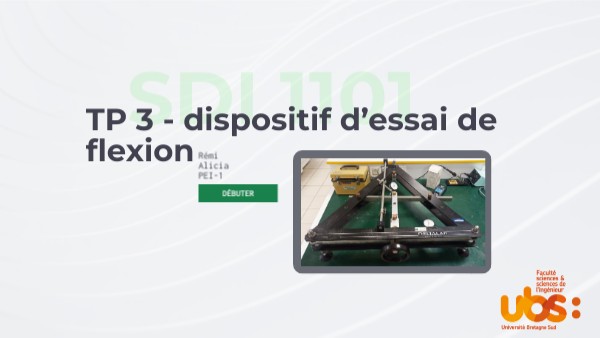

TP 3 - dispositif d’essai de flexion
Rémi Alicia PEI-1
SDI 1101
Débuter
Objectif du TP & explications
Résultats poutre 1
Résultas poutre 2
Conclusion
SOMMAIRE
Objectif du TP
Introduction
01
- Module d’Young : Calcul de la rigidité d’un matériau via sa déformation sous force appliquée.
- Précision : Inclusion des incertitudes pour des résultats fiables.
INFORME TECH
Explications
Matériels
01
Pied à coulisse
Utilisé pour calculer volume de la barre
Balance
Utilisé pour calculer la masse de la barre
Barre
Composé de différents matériaux : aluminium, fer
Dynamomètre
Utilisé pour étalonner le banc de flexion ( en N )
INFORME TECH
y = 110, 86 · x − 0, 9073 Nous calculons alors pour x = 1 mm afin de vérifier que nous obtenons bien la valeur donnée par le constructeur ( 1mm = 1kN ) : y = 110, 86 × 1 − 0, 9073 = 109, 953 (pour 100 daN) C’est à dire que : Kexp= 1,099 kN qui est donc proche de K = 1 kN
Mesures
Poutre 1
01
Les dimensions de l’éprouvette ont été mesurées avec différents outils, et sont les suivantes :- h = 15,05 mm (±0,01 mm) mesuré avec un pied à coulisse
- b = 30,14 mm (±0,01 mm) mesuré avec un pied à coulisse
- a = 600 mm (±1 mm) mesuré avec un mètre
- m = 755,7 g (±0,1 g) mesuré avec une balance, soit m = 0,7557 kg
Les incertitudes étant données sur les appareils de mesure.
INFORME TECH
On en déduit donc que c'est de l'aluminium
Masse volumique
Poutre 1
01
INFORME TECH
Module d'Young
Poutre 1
01
INFORME TECH
Incertitude relative
Poutre 1
01
INFORME TECH
Deuxième poutre
Approfondissement
02
On en déduit donc que c'est de l'acier
Masse volumique
Poutre 2
02
INFORME TECH
Module d'Young
Poutre 2
02
INFORME TECH
