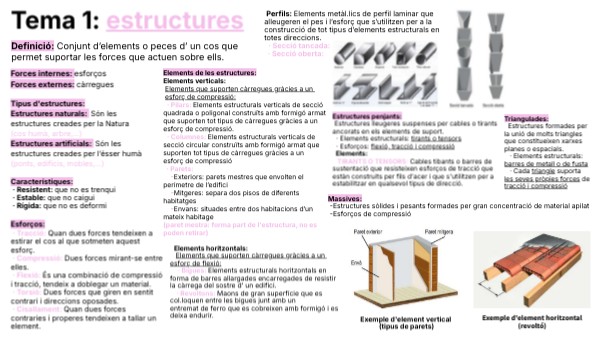

Tema 1 tecno: les estructures

Tema 1: estructures

Perfils: Elements metàl.lics de perfil laminar que alleugeren el pes i l’esforç que s’utilitzen per a la construcció de tot tipus d’elements estructurals en totes direccions. · Secció tancada: · Secció oberta:

Definició: Conjunt d’elements o peces d’ un cos que permet suportar les forces que actuen sobre ells.

Forces internes: esforços Forces externes: càrregues

Elements de les estructures: Elements verticals: Elements que suporten càrregues gràcies a un esforç de compressió: · Pilars: Elements estructurals verticals de secció quadrada o poligonal construïts amb formigó armat que suporten tot tipus de càrregues gràcies a un esforç de compressió. · Columnes: Elements estructurals verticals de secció circular construïts amb formigó armat que suporten tot tipus de càrregues gràcies a un esforç de compressió · Parets: -Exteriors: parets mestres que envolten el perímetre de l’edifici -Mitgeres: separa dos pisos de diferents habitatges -Envans: situades entre dos habitacions d’un mateix habitage (paret mestra: forma part de l'estructura, no es poden retirar)

Tipus d'estructures: Estructures naturals: Són les estructures creades per la Natura (cos humà, arbre,...) Estructures artificials: Són les estructures creades per l’ésser humà (ponts, edificis, mobles,...)

Estructures penjants: Estructures lleugeres suspenses per cables o tirants ancorats en els elements de suport. · Elements estructurals: tirants o tensors · Esforços: flexió, tracció i compressió Elements: TIRANTS O TENSORS: Cables tibants o barres de sustentació que resisteixen esforços de tracció que estàn construits per fils d'acer i que s'utilitzen per a estabilitzar en qualsevol tipus de direcció.

Triangulades: Estructures formades per la unió de molts triangles que constitueixen xarxes planes o espacials. · Elements estructurals: barres de metall o de fusta · Cada triangle suporta les seves pròpies forces de tracció i compressió

Característiques: · Resistent: que no es trenqui · Estable: que no caigui · Rígida: que no es deformi

Massives: -Estructures sòlides i pesants formades per gran concentració de material apilat -Esforços de compressió

Esforços: · Tracció: Quan dues forces tendeixen a estirar el cos al que sotmeten aquest esforç. · Compressió: Dues forces mirant-se entre elles. · Flexió: És una combinació de compressió i tracció, tendeix a doblegar un material. · Torsió: Dues forces que giren en sentit contrari i direccions oposades. · Cisallament: Quan dues forces contraries i properes tendeixen a tallar un element.

Elements horitzontals: Elements que suporten càrregues gràcies a un esforç de flexió: · Bigues: Elements estructurals horitzontals en forma de barres allargades encarregades de resistir la càrrega del sostre d’ un edifici. · Revoltons: Maons de gran superfície que es col.loquen entre les bigues junt amb un entremat de ferro que es cobreixen amb formigó i es deixa endurir.

Exemple d'element horitzontal(revoltó)

Exemple d'element vertical (tipus de parets)
