SISTEMA DE COORDENADAS

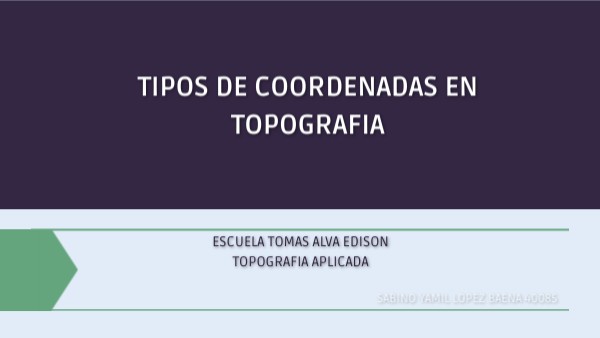

TIPOS DE COORDENADAS EN TOPOGRAFIA

escuela tomas alva edisontopografia aplicada

SABINO YAMIL LOPEZ BAENA 40085

definicion de coordenadas en topografia

En topografía, las coordenadas son esenciales para realizar mediciones precisas y representar objetos o puntos sobre la superficie terrestre.Las coordenadas son valores numéricos que permiten ubicar un punto en el espacio, en relación a un sistema de referencia específico.

coordenadas cartesianas

definicion

Se basan en un plano cartesiano con dos o tres ejes perpendiculares entre sí, formando una cuadrícula

Coordenadas (X, Y, Z): Se añaden para representar la altitud o profundidad, en un sistema 3D.

Aplicación en Topografía La coordenada ¨X¨ puede representar la longitud, ¨Y¨ la latitud, y ¨Z¨ la elevación de un punto sobre la superficie terrestre.

coordenadas geograficas

Este sistema utiliza dos coordenadas angulares: la latitud y la longitud, que están basadas en el sistema de la esfera terrestre.

Latitud: Mide la distancia al norte o sur del ecuador (0°) Longitud: Mide la distancia al este o al oeste del meridiano de Greenwich (0°)

usada para representar ubicaciones sobre el globo terrestre,pero no proporciona detalles precisos de altitud sin un sistema adicional

sistema UTM

Son sistemas de coordenadas definidos a partir de un punto de referencia específico (origen) que puede estar en el terreno, y se utilizan para representaciones de áreas pequeñas o específicas.

Este (E): Distancia en dirección este-oeste dentro de una zona.Norte (N): Distancia en dirección norte-sur dentro de la zona.

El sistema UTM es muy preciso para representar mapas de áreas más pequeñas, como en la planificación de obras civiles, carreteras, parcelas, etc.

Este sistema se basa en un punto de origen y un ángulo de referencia, en lugar de coordenadas cartesianas. Se usa en situaciones donde es más fácil trabajar con ángulos y distancias radiales

Coordenadas Polares

Radio (r): Distancia desde el origen al punto.Ángulo (θ): Ángulo medido desde una dirección de referencia normalmente el norte o el este. Ejemplo: Punto P: r = 50 m, θ = 30° Esto indica que el punto está a 50 metros de distancia del origen, a un ángulo de 30 grados

Se utiliza en levantamientos topográficos o de campo, donde es más fácil medir distancias y ángulos en lugar de trabajar con coordenadas cartesianas.

La elección del tipo de coordenadas depende del proyecto y del área a cubrir.En la topografía ACTUAL, el sistema UTM es MAS utilizado debido a su precisión en áreas medianas mientras que las coordenadas geográficas son fundamentales para la navegación y los mapas globales. Para levantamientos detallados, especialmente a nivel local o en el campo, los sistemas de coordenadas locales o polares son más adecuados.

ESTO A SIDO UNA BREVE EXPLICACION SOBRE ALGUNOS SISTEMAS DE COORDENADAS QUE SE SUELEN USAR Y SE USABAN EN LA TOPOGRAFIA

¡GRACIAS POR TU TIEMPO!
