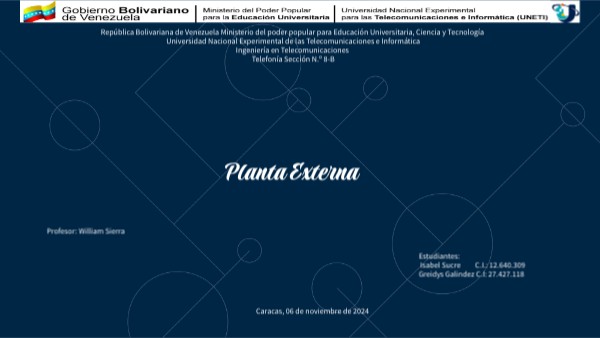

República Bolivariana de Venezuela Ministerio del poder popular para Educación Universitaria, Ciencia y Tecnología Universidad Nacional Experimental de las Telecomunicaciones e Informática Ingeniería en Telecomunicaciones Telefonía Sección N.º 8-B

Planta Externa

Profesor: William Sierra

Estudiantes: Isabel Sucre C.I.: 12.640.309 Greidys Galindez C.I: 27.427.118

Caracas, 06 de noviembre de 2024

Planta Externa

Es la parte de la red telefónica que se encuentra fuera de las centrales, son todos los elementos físicos que conectan a los abonados (hogares/empresas) con las centrales

Distribuidor Principal

Equipo de Presurización

Cable Central

Armario de Distribución secundario (ADS)

El cable coaxial es aquél que se emplea para transportar señales eléctricas de alta frecuencia

Mantienen la presión en los cables subterráneos para evitar entrada de humedad y otros contaminantes

Corazón de la central, organiza y distribuye las conexiones entre los distintos circuitos

Gabinete de Distribución Secundaria, utilizado en redes telefónicas. Provee de red, hasta que este elemento llega la red que viene de la central o concentrador remoto, Se dispersa la red a su área de influencia

Regleta Vertical

Fosas de Cables

Cable Presurizado

Son los puntos de conexión de llegada de los cables de la red y cumplen funciones. distintas

Contienen los extremos de los cables subterráneos, facilitando su conexión y mantenimiento

Cable en el que se ha inyectado un gas inerte o aire seco, a una presión superior a la atmosférica, para evitar la corrosión.

Caja de distribución principal (FXB)

Contienen los equipos necesarios para distribuir las señales a los abonados en una zona determinada

Regleta Horizontal

Cable Troncal

Son los puntos de conexión de salida de los cables que van hacia el automático (Central de Cx) y cumplen varias funciones

Red de mayor jerarquia, que conecta las centrales telefónicas de diferentes ciudades o regiones

Cable Primario

Distribuye las señales desde la central a áreas mas pequeñas

Cable Local

Conecta las centrales telefónicas dentro de una misma ciudad o región
