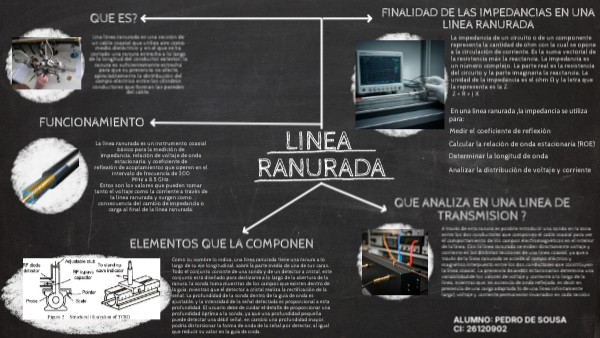

LINEA RANURADA

FINALIDAD DE LAS IMPEDANCIAS EN UNA LINEA RANURADA

QUE ES?

Una línea ranurada es una sección de un cable coaxial que utiliza aire como medio dieléctrico y en el que se ha cortado una ranura estrecha a lo largo de la longitud del conductor exterior; la ranura es suficientemente estrecha para que su presencia no afecte apreciablemente la distribución del campo eléctrico entre los cilindros conductores que forman las paredes del cable.

La impedancia de un circuito o de un componente representa la cantidad de ohm con la cual se opone a la circulación de corriente. Es la suma vectorial de la resistencia más la reactancia. La impedancia es un número complejo. La parte real es la resistencia del circuito y la parte imaginaria la reactancia. La unidad de la impedancia es el ohm Ω y la letra que la representa es la Z. Z = R + j X

En una linea ranurada ,la impedancia se utiliza para:

FUNCIONAMIENTO

Medir el coeficiente de reflexión

LINEA RANURADA

Calcular la relación de onda estacionaria (ROE)

La línea ranurada es un instrumento coaxial básico para la medición de impedancia, relación de voltaje de onda estacionaria, y coeficiente de reflexión de acoplamientos que operen en el intervalo de frecuencia de 300 MHz a 8.5 GHz. Estos son los valores que pueden tomar tanto el voltaje como la corriente a través de la línea ranurada y surgen como consecuencia del cambio de impedancia o carga al final de la línea ranurada.

Determinar la longitud de onda

Analizar la distribución de voltaje y corriente

QUE ANALIZA EN UNA LINEA DE TRANSMISION ?

A través de esta ranura es posible introducir una sonda en la zona entre los dos conductores que componen el cable coaxial para ver el comportamiento de los campos electromagnéticos en el interior de la línea. Con la línea ranurada se miden directamente voltaje y corriente en las distintas secciones de una línea coaxial, ya que a través de la línea ranurada se accede al campo eléctrico y magnético interpuesto entre los dos conductores que constituyen la línea coaxial. La presencia de ondas estacionarias determina una variabilidad de los valores de voltaje y corriente a lo largo de la línea, mientras que, en ausencia de onda reflejada, es decir en presencia de una carga adaptada (o de una línea infinitamente larga), voltaje y corriente permanecen invariados en cada sección

ELEMENTOS QUE LA COMPONEN

Como su nombre lo indica, una línea ranurada tiene una ranura a lo largo de su eje longitudinal, sobre la parte media de una de sus caras. Todo el conjunto consiste de una sonda y de un detector a cristal, este conjunto está diseñado para deslizarse a lo largo de la abertura de la ranura, la sonda toma muestras de los campos que existen dentro de la guía, mientras que el detector a cristal realiza la rectificación de la señal. La profundidad de la sonda dentro de la guía de onda es ajustable, y la intensidad de la señal detectada es proporcional a esta profundidad. El usuario debe de cuidar el detalle de proporcionar una profundidad óptima a la sonda, ya que una profundidad pequeña puede detectar una débil señal, en cambio una profundidad mayor, podría distorsionar la forma de onda de la señal por detectar, al igual que reducir su valor en la guía de onda.

ALUMNO: PEDRO DE SOUSA CI: 26120902
