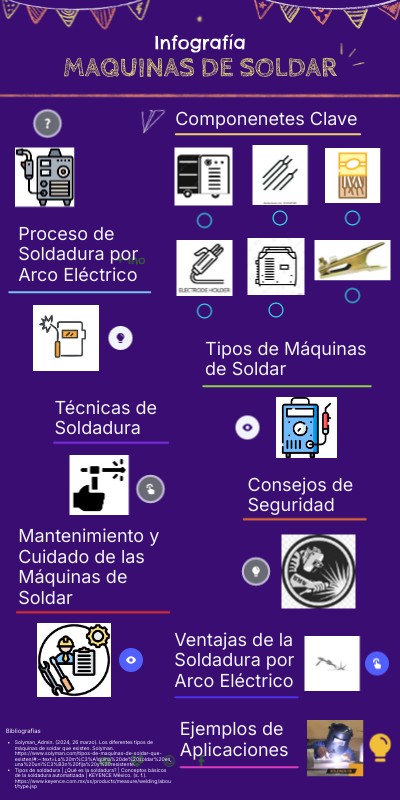

Infografía

MAQUINAS DE SOLDAR

Componenetes Clave

Proceso de Soldadura por Arco Eléctrico

+ ino

Tipos de Máquinas de Soldar

Técnicas de Soldadura

Consejos de Seguridad

Mantenimiento y Cuidado de las Máquinas de Soldar

Ventajas de la Soldadura por Arco Eléctrico

Ejemplos de Aplicaciones

Bibliografías

• Solyman_Admin. (2024, 26 marzo). Los diferentes tipos de máquinas de soldar que existen. Solyman. https://www.solyman.com/tipos-de-maquinas-de-soldar-que-existen/#:~:text=La%20m%C3%A1quina%20de%20soldar%20es,una%20uni%C3%B3n%20fija%20y%20resistente.
• Tipos de soldadura | ¿Qué es la soldadura? | Conceptos básicos de la soldadura automatizada | KEYENCE México. (s. f.). https://www.keyence.com.mx/ss/products/measure/welding/about/type.jsp

¿Tienes una idea?

Usa este espacio para añadir una interactividad genial. Incluye texto, imágenes, vídeos, tablas, PDFs… ¡incluso preguntas interactivas! Tip premium: Obten información de cómo interacciona tu audiencia:

• Visita las preferencias de Analytics;
• Activa el seguimiento de usuarios;
• ¡Que fluya la comunicación!

¿Que es una maquina de Soldar?

Es un equipo utilizado para unir dos o más piezas de metal mediante la aplicación de calor, presión, uo una combinación de ambos,con o sin material de aportación. Su función basica es generar el calor necesario para fundir los metales en el área de la unión , creando una conexión sólida y duradera. Su importancia radica en la fabricación de productos y estructuras, mantenimiento y reparación, versatilidad y eficiencia en la producción. Algunas de sus aplicaciones estan en la industria automotriz y aeroespacial, construcción de infraestructuras, manufactura de maquinaria industrial, etc.

Preparación antes de soldar

Encendido del arco eléctrico

La preparación adecuada antes de soldar es crucial para garantizar una soldadura de alta calidad y segura. Implica varios pasos importantes:

• Limpieza de las superficies
• Selección de los materiales y electrodo adecuado
• Verificación de la conexión de tierra
• Equipos de Protección Personal

El arco eléctrico es el medio por el cual se genera el calor necesario para fundir el metal y el electrodo. Los pasos básicos para encender el arco eléctrico son:

• Aproximación del electrodo a la pieza
• Golpe o rasgado del electrodo

1. Golpe
2. Rasgado

• Mantenimiento del arco

Fusión del metal

Desplazamiento del Electrodo

La fusión del metal es el proceso en el que el calor generado por el arco eléctrico derrite tanto el electrodo como el metal base, formando un charco de metal fundido, llamado baño de soldadura.

• Generación de calor
• Mezcla del metal base y el electrodo
• Protección del charco de soldadura

El desplazamiento del electrodo es el movimiento controlado del electrodo a lo largo de la junta de soldadura para que el material fundido cubra toda el área que debe unirse.

• Velocidad de desplazamiento
• Movimiento oscilante
• Ángulo del electrodo

Solidificación

Terminación del Proceso

Después de que el electrodo ha pasado y se ha formado el baño de soldadura, el metal comienza a enfriarse y a solidificarse.

• Solidificación controlada
• Formación de la costura de soldadura
• Escoria

La terminación del proceso de soldadura implica finalizar la soldadura de manera limpia y eficiente para evitar defectos al final de la costura.

• Apagado del arco
• Enfriamiento
• Inspección visual
• Retiro de la escoria
• Reparación o pulido final

Maquina de soldar de corriente continua (CC)

Maquina de soldar de corriente alterna (CA)

Maquina de soldar inversora

Es un tipo avanzado de equipo de soldadura que utiliza tecnología electrónica para convertir la corriente alterna (CA) en corriente continua (CC) o en una forma de corriente alterna de alta frecuencia. Los inversores son compactos, ligeros y ofrecen un control preciso sobre los parámetros de soldadura. Caracteristicas: Eficiencia energética Ligereza y portabilidad Mayor control Capacidades adicionales Uso: son ideales para soldadores profesionales que requieren precisión y eficiencia en trabajos de alta calidad, como la soldadura TIG y la soldadura MIG/MAG.

Es aquella que suministra una corriente eléctrica continua durante el proceso de soldadura. En este tipo de máquinas, el flujo de corriente tiene una polaridad fija (positivo o negativo) y no cambia de dirección como en la corriente alterna. Caracteristicas:

• Polaridad constante

1. Polaridad directa (DCEN)
2. Polaridad inversa (DCEP)

• Arco estable

Uso: Estas máquinas son ampliamente utilizadas en procesos de soldadura de precisión, como en la soldadura de tuberías, construcción naval y estructuras metálicas.

Suministra una corriente eléctrica que cambia de dirección periódicamente, es decir, alterna entre polaridad positiva y negativa a una frecuencia establecida (normalmente 50 o 60 Hz, dependiendo de la región). Caracteristicas:

• Cambio constante de polaridad
• Mayor disponibilidad
• Arco menos estable

Uso: Estas máquinas son ideales para trabajos menos críticos o más generales, como reparaciones, estructuras de acero no complejas, y soldadura de materiales ferrosos.

Soldadura con electrodos revestidos (SMAW)

Soldadura con arco de gas de tungsteno (GTAW)

Es un proceso de soldadura por arco en el que se utiliza un electrodo consumible recubierto para fundir y unir metales. Caracteristicas:

• Electrodo revestido
• Corriente continua o alterna
• Usos: Es ampliamente utilizado en la construcción, reparaciones industriales y en obras de metalurgia, siendo adecuado para soldar acero al carbono, acero inoxidable y otros metales ferrosos.
• Ventajas: roceso sencillo, equipo relativamente económico, y buena penetración del arco.

Es un proceso de soldadura por arco que utiliza un electrodo de tungsteno no consumible para producir el arco eléctrico, junto con un gas inerte, generalmente argón, para proteger el baño de soldadura. Caracteristicas:

• Electrodo de tungsteno
• Gas inerte
• Calidad de soldadura
• Usos: Se utiliza comúnmente en la soldadura de aluminio, acero inoxidable, acero al carbono y materiales más exóticos como el titanio.
• Ventajas: Ofrece un control excelente sobre la fusión del metal, la profundidad de la penetración, y es adecuado para soldar en todas las posiciones.

Soldadura con arco sumergido (SAW)

Otros procesos de soldadura

Es un proceso automatizado de soldadura por arco en el que el arco se forma entre un electrodo consumible y la pieza de trabajo, mientras que el baño de soldadura se encuentra cubierto por una capa de material granulado. Caracteristicas:

• Arco sumergido
• Producción de escoria
• Uso automatizado
• Usos: Se utiliza principalmente en la soldadura de estructuras pesadas, como calderas, tanques, tuberías, y en la industria naval.
• Ventajas: Alta velocidad de deposición, excelente penetración y menor distorsión térmica.

Además de los métodos mencionados, existen otros procesos de soldadura que se utilizan en diferentes aplicaciones y con diferentes materiales. Algunos de estos incluyen:

• Soldadura MIG/MAG
• Soldadura por resistencia
• Soldadura láser
• Soldadura por fricción
• Soldadura por explosión
• Soldadura por arco con plasma

Uso de equipo de protección personal

Ventilación y áreas bien ventiladas

Es esencial para proteger al soldador de los riesgos inherentes a la soldadura, como las quemaduras, radiación ultravioleta, chispas y gases tóxicos. Elementos principales EPP:

• Mascara de soldadura
• Guantes de cuero
• Ropa de protección
• Calzado de seguridad
• Protección auditiva
• Gafas de seguridad

La ventilación adecuada es esencial en los entornos de soldadura para evitar la acumulación de gases tóxicos y humos peligrosos generados por el proceso. Razones y recomendaciones:

• Gases y humos
• Ventilación natural: Siempre que sea posible, las áreas de soldadura deben estar bien ventiladas mediante ventanas, puertas abiertas o sistemas de ventilación que faciliten la circulación del aire.
• Ventilación mecánica: En áreas cerradas o espacios confinados, se deben utilizar extractores de aire, ventiladores o sistemas de ventilación localizados para eliminar los gases nocivos de manera eficiente.
• Respiradores

Prevención de accidentes comunes

La prevención de accidentes comunes en la soldadura implica tomar medidas proactivas para reducir los riesgos de incendios, quemaduras, descargas eléctricas y otros peligros. Medidas clave de prevención:

• Inspección del equipo
• Protección contra incendios
• Conexión a tierra
• Orden y limpieza
• Almacenamiento de gases
• Capacitación adecuada

Limpieza y mantenimiento regular

Almacenamiento adecuado

El mantenimiento regular y la limpieza de una máquina de soldar son esenciales para garantizar su buen funcionamiento, prolongar su vida útil y prevenir fallos inesperados. Tareas principales:

• Limpieza del equipo
• Revisión de conexiones
• Inspección de los electrodos y la pinza a tierra
• Lubricación de partes móviles
• Inspección visual

Mantener la máquina limpia y bien mantenida mejora la eficiencia y reduce el riesgo de fallos operativos.

El almacenamiento adecuado de una máquina de soldar es crucial para protegerla de condiciones ambientales adversas que podrían dañarla. Recomendaciones de almacenamiento:

• Almacenar en un lugar seco
• Protección contra polvo y suciedad
• Ambiente a temperatura controlada
• Evitar golpes o caídas

Un almacenamiento adecuado protege la máquina y garantiza su durabilidad.

Solución de problemas comunes

La solución de problemas comunes en máquinas de soldar requiere identificar los síntomas típicos de fallos y aplicar las medidas correctivas adecuadas. Problemas frecuentes y soluciones:

• Problemas de encendido
• Mal rendimiento del arco
• Sobrecalentamiento
• Conexión a tierra deficiente
• Chispas o cortocircuitos

Identificar y solucionar estos problemas a tiempo ayuda a mantener la máquina en funcionamiento óptimo y evita paradas no planificadas.

Versatilidad

Eficiencia

La soldadura de arco eléctrico es extremadamente versátil, lo que significa que se puede utilizar en una amplia gama de aplicaciones y materiales. Razones de su versatilidad:

• Aplicable a distintos materiales
• Diversos procesos de soldadura
• En todas las posiciones de soldadura
• Usos industriales y domésticos

Esta versatilidad permite que la soldadura de arco eléctrico sea utilizada en una variedad de sectores como la construcción, la industria automotriz, la fabricación de maquinaria y la reparación de equipos.

La soldadura de arco eléctrico es conocida por ser un proceso eficiente, tanto en términos de tiempo como de costos. Razones de su eficiencia:

• Alta tasa de deposición
• Menos tiempo de preparación
• Equipo relativamente simple
• Costos operativos razonables

Gracias a su alta tasa de productividad y simplicidad, la soldadura de arco eléctrico puede completar proyectos en menos tiempo y con menores costos.

Resultados duraderos

La soldadura de arco eléctrico produce uniones fuertes y duraderas, lo que es esencial para garantizar la integridad estructural de las piezas unidas. Factores que contribuyen a resultados duraderos:

• Alta resistencia mecánica
• Penetración profunda
• Calidad de la soldadura
• Resistencia a la corrosión y el desgaste

Por estas razones, la soldadura de arco es preferida en sectores donde la confiabilidad y durabilidad de la unión son críticas, como en la construcción de puentes, barcos, tuberías y maquinaria pesada.

Industria metalúrgica

Construcción

La industria metalúrgica es uno de los principales sectores donde se utiliza la soldadura, especialmente para la fabricación y reparación de productos metálicos. Aplicaciones clave:

• Fabricación de piezas metálizas
• Estructuras metálizas
• Reparación de equipos
• Soldadura de metales especiales

La soldadura es indispensable para la producción, mantenimiento y reparación de piezas metálicas, asegurando la funcionalidad y seguridad en el ámbito industrial.

En la industria de la construcción, la soldadura juega un papel esencial en la creación de estructuras permanentes y duraderas. Aplicaciones clave:

• Estructuras de acero
• Infraestructuras civiles
• Tuberías y sistemas de conducción
• Instalaciones industriales
• Reparación y mantenimiento estreuctural

La soldadura es fundamental para crear estructuras seguras, resistentes y duraderas, que puedan soportar las condiciones exigentes del entorno y el uso constante.

Reparación y mantenimiento

Fabricación de estructuras metálicas

La soldadura es fundamental en el mantenimiento y la reparación de maquinaria, estructuras y equipos metálicos. Este proceso permite restaurar componentes dañados o desgastados, prolongando su vida útil y asegurando que sigan funcionando correctamente. Aplicaciones clave: Reparación de piezas dañadas Mantenimiento preventivo Reparación de estructuras Reparación de tuberías y conductos Es un proceso económico y eficiente para restaurar la funcionalidad de los equipos, evitando el reemplazo completo de piezas y prolongando la vida útil de las instalaciones metálicas.

La fabricación de estructuras metálicas es una de las aplicaciones más importantes de la soldadura. Este proceso es esencial para la creación de todo tipo de estructuras de acero o metal que forman la base de infraestructuras y proyectos de ingeniería. Aplicaciones clave:

• Construcción de edificios
• Fabricación de puentes
• Torres y estructuras indsutriales
• Construcción de infraestructuras
• Fabricación de maquinaria pesada

es esencial para garantizar la solidez y seguridad de los proyectos, desde edificios y puentes hasta maquinaria e infraestructura crítica.
