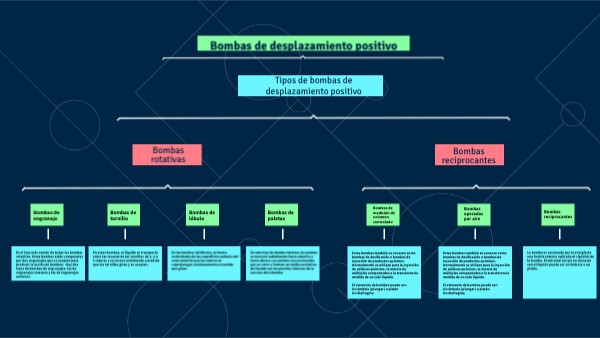

Bombas de desplazamiento positivo
Tipos de bombas de desplazamiento positivo
Bombas rotativas
Bombas reciprocantes
Bombas operadas por aire
Bombas de medición de volumen controlado
Bombas de tornillo
Bombas de engranaje
Bombas de lóbulo
Bombas reciprocantes
Bombas de paletas
En estas bombas, el líquido se transporta entre las ranuras de los tornillos de 1, 2 o 3 rotores y se mueve axialmente a medida que los tornillos giran y se acoplan.
Estas bombas también se conocen como bombas de dosificación o bombas de inyección de productos químicos. Normalmente se utilizan para la inyección de aditivos químicos, la mezcla de múltiples componentes o la transferencia medida de un solo líquido. El elemento de bombeo puede ser: Un émbolo (plunger) o pistón Un diafragma
La bomba es accionada por la energía de una fuente externa aplicada al cigüeñal de la bomba. El extremo del eje en contacto con el líquido puede ser un émbolo o un pistón.
Estas bombas también se conocen como bombas de dosificación o bombas de inyección de productos químicos. Normalmente se utilizan para la inyección de aditivos químicos, la mezcla de múltiples componentes o la transferencia medida de un solo líquido. El elemento de bombeo puede ser: Un émbolo (plunger) o pistón Un diafragma
En las bombas de lóbulos, la forma redondeada de las superficies radiales del rotor permite que los rotores se superpongan continuamente a medida que giran.
Es el tipo más común de todas las bombas rotativas. Estas bombas están compuestas por dos engranajes que se acoplan para producir la acción de bombeo. Hay dos tipos de bombas de engranajes: las de engranajes internos y las de engranajes externos.
En este tipo de bomba rotativa, las paletas se mueven radialmente hacia adentro y hacia afuera. Las paletas son accionadas por un rotor y forman un anillo excéntrico de líquido con las paredes internas de la carcasa de la bomba.
