Microscopi òptic

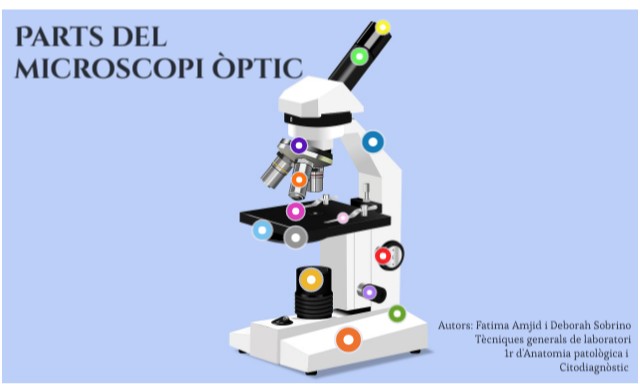

Parts del microscopi òptic

Autors: Fatima Amjid i Deborah Sobrino Tècniques generals de laboratori 1r d'Anatomia patològica i Citodiagnòstic

Cremallera

Permet desplaçar en sentit vertical el condensador de llum i la platina.

Base o peu

Subjecta la columna del microscopi, en garanteix l'estabilitat i esmorteeix les vibracions. La base allotja la font d’il·luminació i pot contenir un mecanisme per regular la intensitat lluminosa.

Columna

Serveix de suport al tub a més de la platina i la subplatina. Pot ser recta o inclinada.

Condensador

• Format per una o diverses lents situades sota la platina.
• Localització: col·locat entre la font de llum i la preparació

• Funció: concentrar la llum de la font en la preparació
• Es regula pujant o baixant per enfocar el con de llum.

Tipus:

• Abbe: simple
• No fa correccions de les aberracions.
• Econòmic
• Aplanàtic-acromàtic: complex
• Corregeix aberracions d’esfericitat i cromàtiques

Cada cop que es canvia un objectiu del microscopi cal fer un ajust amb el condensador per obtenir la llum convenient a l’obertura numèrica del nou objectiu.

Cargol micromètric

Permet el desplaçament fi de la platina. S’utilitza amb els objectius de més augment El moviment del cargol micromètric té una extensió de 5 mm aproximadament i està limitat

Objectius

Tub cilíndric que conté en el seu interior un revestiment anti-reflexos i les diverses lents col·locades en sèrie i alineades. A la part externa té gravades les especificacions i característiques. La seva funció consisteix en col·lectar la llum que prové de la mostra i projectar una imatge nítida, real, invertida i augmentada cap al cos del microscopi.

Platina

És el suport horitzontal on es col·loquen les preparacions. En el centre té un orifici circular per on passa el raig de llum produït per la font lluminosa i provinent del condensador. Permet desplaçar el porta-objectes en l’eix x i y del pla amb l’ajuda d’un mànec unit a la platina.

Tub ocular

És un cilindre que connecta l’ocular i els objectius, evitant reflexos i millorant l'observació gràcies a un interior negre mat i té un diafragma. Pot ser simple (amb un sol ocular), binocular o trinocular per connectar-hi una càmera sense necessitat de lent ocular.

Revòlver

Dispositiu rotatori que sosté els objectius i que permet intercanviar-los i centrar-los amb l’eix òptic. Pot ser de diverses formes i tenir un nombre variable d’objectius. Habitualment els microscopis van equipats amb 3 o 4 objectius, cadascun amb un augment diferent.

Ocular

L’ocular és el segon joc de lents de que disposa el microscopi a través de les quals es mira. Funciona com una lupa, que augmenta la imatge produïda per l’objectiu i la transforma en una imatge virtual que està recta respecte a la imatge de l’objectiu però invertida respecte a l’objecte real.

Cargol macromètric

És el cargol que permet el desplaçament vertical de la platina. Ho fa de forma ràpida i s’utilitza per enfocar amb els objectius de poc augments. S’utilitza per tenir un enfocament aproximat.

Diafragma o iris

• Col·locat directament sota de la platina
• Funció: regular la intensitat i la mida del con de llum que arriba a la mostra.
• Permet canvis en l’obertura i té diàmetres variables per anar fent els cons cada cop més estrets i eliminar els rajos de llum sobrants.

L'obertura del diafragma cal regular-la amb relació amb el tipus d'objectiu que s'està utilitzant. Està pintat de negre amb la finalitat d'eliminar els rajos de llum reflectida que poden interferir amb la il·luminació de l'objecte

Font de Llum

Actualment es fa servir llum artificial que permet la il·luminació contínua.

Fonts de llum artificial:

• Bombetes de tungstè o halògenes: Microscopis amb filament de tungstè produeixen llum contínua , regulable amb filtres de densitat neutra.
• Làmpades d’arc elèctric: produeixen llum molt brillant i monocromàtica, ideals per microscopis de fluorescència.
• Làser: Permet seleccionar una longitud d’ona concreta. Molt útils en fluorescència, confocal, camp clar monocromàtic

• Light-emitting diode (LED): permeten seleccionar una longitud d'ona específica, no generen calor i s'utilitzen sobretot en microscòpia confocal.
