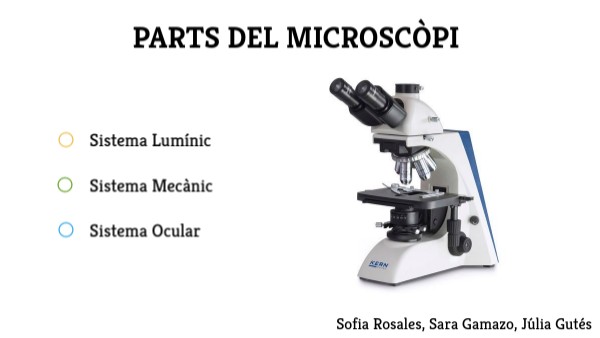

PARTS DEL MICROSCÒPI

Sistema Lumínic

Sistema Mecànic

Sistema Ocular

Sofia Rosales, Sara Gamazo, Júlia Gutés

PARTS DEL MICROSCÒPI

COLUMNA

Suport

Serveix de suport al tub, a la platina i la subplatinaPot ser recta o inclinada A la part inferior hi ha el condensador, i a la part superior una cremallera per desplaçar el condensador i la platina de manera vertical

PEU O BASE

Garanteix l'estabilitat

Sol tenir forma de ferradura , rectangular o de Y Pes considerable per garantir l'estabilitat i eliminar les vibracions Conté la font d'iluminació Subjecta la columna.

CARGOL MACROMÈTIC

Mecanisme d'enfoc

Permet el desplaçament vertical de la platina Serveix per enfocar amb els objectius de poc augment També per poder-los pujar de manera ràpida amb la finalitat de poder retirar o posar el porta-objectes de la platina L'enfocament és aproximat

OBJECTIU

Sistema òptic

Els objectius són els encarregats de captar la llum de la mostra i formar una imatge ampliada i al revés. Aquest és el component més important del microscopi. Els objectius estan fets de diverses lents dins d'un tub i s'enrosquen en una part del microscopi que es pot girar per canviar entre ells. Es divideixen en dos tipus: 1. Segons el medi: - Secs: No usen cap líquid entre l'objectiu i la mostra. - D'immersió: es fa servir un líquid (com oli o aigua) per millorar la nitidesa. 2. Segons la correcció d'errors (aberracions): - Cromàtiques: Per corregir colors que es veuen malament. Hi ha: - Acromàtics (corregeixen dos colors, vermell i blau), - Semi-apocromàtics o fluorites (corregeixen tres colors, blau, vermell i verd).- Apocromàtics (corregeixen més colors, el blau fosc, el blau, el verd i el vermell i també la forma de la imatge -> esfericitat). Per a corregir les aberracions geomètriques d'esfericitat:- Plans o aplanàtics (PLAN): Per corregir distorsions en la forma. Si aquests corregeixen deformacions i també els colors es denominen PLAN-acromàtics, PLAN-fluorites o PLAN-apocromàtics.

Font de Llum

• Bombetes de tungtè o halògens: S'utilitzen en microscopis i produeixen llum contínua entre 10 - 100W
• Làmpades d'arc elèctric: Generen llum monocromàtica, molt més brillant, ideals per fluorescència i microfotografia.
• Làser: Permet seleccionar longituds d'ona específiques, útil en fluorescència i microscòpia confocal.
• LED: També permet seleccionar longituds d'ona, eficients i cada cop més utilitzats en microscòpia confocal.

CARGOL MICROMÈTIC

Mecanisme d'enfoc

Permet el desplaçament fi de la platina S'utilitza per els objectius de més augment La rosca està dividida i té una graduació que permet un moviment imperceptible a simple vista

PLATINA

Siport horitzontal per col·locar les preparcions Acostumen a ser quadrades i tenen un sistema d'immobilització pel porta-objectes Al centre té un forat per on passa el raig de llum Ens permet fer una examinació metòdica i completa de la preparació ja que permet el desplaçament en l'eix X i Y amb l'ajuda d'un mànec únit Vèrnier i Nònius són dos regles milimetrades, per fer-la servir com a coordenades.

Difragma i Condensador

• Difragma: El diafragma, situat sota la platina, regula la intensitat i la mida del con de llum que arriba a la mostra. Permet ajustar l'obertura segons l'objectiu utilitzat i elimina els rajos de llum sobrants.
• Condensador: El condensador concentra la llum en la preparació i s'ajusta segons l'objectiu. Els més simples són els d'Abbe, mentre que els aplanàtic-cromàtics corregeixen aberracions.

REVOLVER

Dispositiu rotatòri que sosté els objectius i que permet intercanviar-los i triar el que vols en cada momentÉs una semiesfera que gira al voltant d'un eix que permet intercanviar els objectius de manera ràpida per rotació El nombre d'objectius varia. Però n'acostumen a tenir entre 3 o 4 i cadascún té un augment diferent.

OCULAR Sistema òptic

L'ocular funciona com una lupa i amplia la imatge que ja ha estat generada per l'objectiu. La imatge que veus és dreta, però al revés en comparació de l'objecte real. Per a una bona observació:- Molts oculars tenen una goma per col·locar els ulls a la distància adequada i evitar reflexos.- En microscopis binoculars, es poden ajustar perquè coincideixin amb la distància entre els ulls de l'observador (de 55 a 75 mm).- Alguns permeten ajustar la diòptria per a persones amb miopia o hipermetropia.L'ocular ha de tenir com a mínim 2 lents (corregeixen l'aberració cromàtica, la lent més a prop de l'ull, és la lent ocular, i la lent a la part inferior, que és la lent col·lectora) i 1 diafragma (minimitza les reflexions de llum). Hi ha dos tipus d'oculars segons com estan organitzades les lents i el diafragma a dins:1. Oculars positius: el diafragma està sota les dues lents (ex. Ramsden).2. Oculars negatius: el diafragma està entre les dues lents (ex. Huygens).

La il·luminació Köhler

La il·luminació Köhler, desenvolupada el 1893 per August Köhler, ofereix una il·luminació uniforme i alta resolució, evitant els problemes de la il·luminació crítica, com les ombres i l'enlluernament dels filaments de la bombeta. El sistema consta d'una bombeta amb lent col·lectora, un condensador ajustable i dos diafragmes. Un cop ajustada, la intensitat de la llum es controla amb el voltatge de la làmpada, no amb el condensador o els diafragmes.

TUB DE L'OCULAR

CIlindre buit per dins amb una longitud que pot variar Serveix de suport de la porció òptica L'interior és negre i amb un diafragma perquè no es creein reflexes Hi ha tubs de simples i dobles. Els microscopis destinats a la macrografia hi ha un tercer tub que acostuma ser més llarg i vertical per poguer conectar una càmera
