tipos de extrusoras

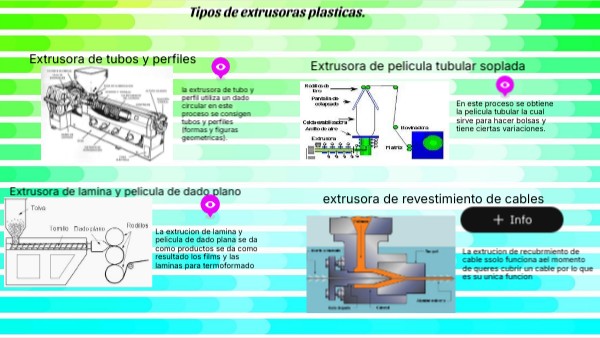

Tipos de extrusoras plasticas.

Extrusora de tubos y perfiles

Extrusora de pelicula tubular soplada

la extrusora de tubo y perfil utiliza un dado circular en este proceso se consigen tubos y perfiles (formas y figuras geometricas).

En este proceso se obtiene la pelicula tubular la cual sirve para hacer bolsas y tiene ciertas variaciones.

Extrusora de lamina y pelicula de dado plano

extrusora de revestimiento de cables

La extrucion de lamina y pelicula de dado plana se da como productos se da como resultado los films y las laminas para termoformado

La extrucion de recubrmiento de cable ssolo funciona ael momento de queres cubrir un cable por lo que es su unica funcion

Alimentacion y fundido

Bancada

Extrucion y enfriado

• Tolva
• Cañon
• Resistencias
• Termopares
• Husillo/tornillo de Alquimides
• Chaqueta
• Caracolas/sopladores

• Motor
• Motoreductor
• Mecanismo
• Circuitos
• Estructura

• Plato rompedor
• Cuerpo de el dado
• Base de el dado
• Dado

• Anillo de asbesto
• Boquilla

La extrusora de tubo y perfil es una extrusora que trabaja de manera horizontal generalmente trata o se encarga de trabajar de manera continua con un material durante un tiempo generando formas cilindricas generalmente huecas.El plastico ingresa en el cañon luego se funde pasa por el plato romprdorn que rompe el flujo y luego sale por el dado luego una fuerte precion por el aire hace que se quede en su luegar y tome la forma de el tubo.

panel de control

• Monitor de temperatura
• Perilla de revoluciones husillo
• Control de temperatura por resistencia
• Paro de emergencia
• Inicio
• Final

Extrucion y fundido

Alimentacion y fundido

• Tolva
• Resistencias
• Termopares
• Cañon
• Chaqueta
• Caracolas
• Husillo

• Dado plano
• Brida
• Plato rompedor
• Boquilla

El proceso dentro de la maquina es muy similar por no decir que es identico el mayor y probablemente la gran variacion entre la mayoria de extrusoras es la forma de el dado y la unidad de extrucion y enfriado pero como se mencono la extrusora acaba en la boquilla lo demas es equipo periferico. A grandes rasgos luego de alimentar y fundir llega a el dado en donde se le da la forma plana para luego pasar por los rodillos en donde gracias a um flujo de liquido frio que pasa entre ellos se solidifica el producto luego se lleva a un royo y se corta.

extrusora de pelicula y dado plano

Bancada

• circuitos electricos
• Engranes
• Motor
• estructura /soporte

Extusora de pelicula tubular soplada

Alimentacion y fundido

• Tolva
• Husillo
• Cañon
• Chaqueta
• Resistencias
• Termopares
• Caracolas

Extrucion y fundido

• Dado tubular
• Anillo de asbesto
• Cuerpo de el dado
• Brida
• Boquilla
• Plato rompedor
• Plato de enfriamiento

Panel de control

• perilla de revoluciones de husillo
• inicio/fin
• paro de emergencia
• medidor termico y programacion de temperatura de resitencias

El proceso de la pelicula tubular soplada comienza como siempre en la tolva al momento de poner el plastico y ser derretido pasa por el plato rompedor el cual rompe el flujo y ayuda a que la pelicula salga sin grumos o otras inperfecciones, la prelicula toma un aforma de manga al salir por el dado se encuentra con una precion provocada por el aire cuando aun esta blando lo cual hace que lo expanda luego es tomada por los rodillos y guiada hasta la bobina por varios mas hasta que esta totalmente frio y se produce el corte.

Bancada

• Soporte
• Motorreductor
• Elementos mecanicos
• Circuitos electricos
• Equpos perifericos(base)

extrusora de recubrimiento de cables

Alimentacion y fundido

• husillo
• Tolva

• Cañon
• Resistencias
• Caracolas
• Chaqueta

Extrucion y enfriado

• Plato rompedor
• Dado
• Paso de el cable
• Boquilla
• Matriz
• Bobina

El proceso de extrucion de recubrimiento de cables es muy similar a cualquier proceso de extrucion con la umica diferencia de que el cabla"desnudo" entra por una linea que conecta con la boquilla directamnete en la cual el pastico se impregna en el cabl y se enfria casi inmediatamente en una matriz o tina de agua para luego enbobinarse.

bancada

• Soporte
• Circuitos
• Motor
• Elementos mecanicos
