Как настроить диаграмму

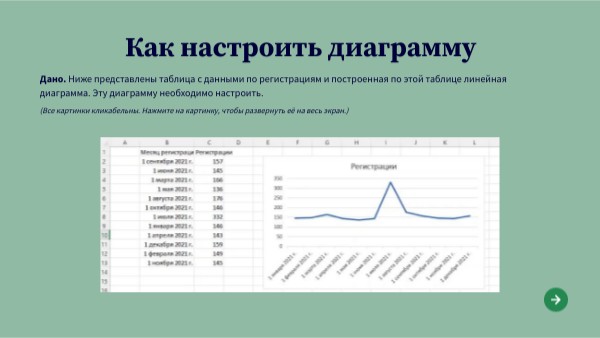

Дано. Ниже представлены таблица с данными по регистрациям и построенная по этой таблице линейная диаграмма. Эту диаграмму необходимо настроить.
(Все картинки кликабельны. Нажмите на картинку, чтобы развернуть её на весь экран.)
Как настроить диаграмму
Шаг 1. Настройте размер графика. Сейчас из-за размера самого графика не выделяется явно разница между значениями за несколько месяцев. Например, с апреля по июнь идёт чуть ли не прямая линия. Нужно поправить эту ситуацию. Измените размер графика. Это можно сделать во вкладке "Формат". Поставьте 10 на 15 см, этого будет вполне достаточно.
(Все картинки кликабельны. Нажмите на картинку, чтобы развернуть её на весь экран.)
Как настроить диаграмму
Шаг 2. Измените заголовок. Все данные у нас за конкретный год, а значит этот год можно вынести в заголовок, а в будущем убрать со всех остальных мест графика. Поэтому назовите график «Регистрации за 2021». Чтобы это сделать, нажмите на заголовок левой кнопкой мыши и переименуйте. Там же можете поменять шрифт и начертание. Обратите внимание, что кликать можно не только на заголовок, но и на другие элементы графика. Их также можно менять, чем мы и займёмся далее.
Как настроить диаграмму
Шаг 3. Настройте метки данных. В нашем графике не так много точек в ряду. Поэтому значения шкалы Y можно нанести прямо на график, а саму шкалу удалить. Так и сделаем: выделите шкалу Y и удалите её клавишей Delete. Далее кликните на любую точку на графике, затем перейдите во вкладку "Конструктор диаграмм" -> "Добавить элементы диаграммы" -> "Метки данных" -> "Сверху". Вы также можете настроить для меток шрифт и размер. А те значения, которые залезают на график, можете подвинуть вручную с помощью левой кнопки мыши.
Как настроить диаграмму
Шаг 4. Настройте ось X. С месяцами (ось X) сейчас всё довольно плохо - они все слились в нечитаемый текст. Это нужно исправить. Выделите ось X, нажмите правой кнопкой и перейдите в «Формат оси». В новом меню выберите раздел Число и поставьте там название месяца. Этого достаточно, так как год мы и так знаем. Получится результат как на картинке справа.
Как настроить диаграмму
Стало лучше, однако с месяцами всё ещё есть проблемы: месяца немного не влезают и неудобно читается пара "значение-месяц". Чтобы такого не было, можно применить лайфхак: просто повернуть текст месяца на 90 градусов! Перейдите в параметр «Выравнивание» в том же окне Формат оси и задайте направление текста «Повернуть на 90 градусов». Также чуть увеличим шрифт и сделаем его жирным, чтобы месяца были хорошо видны. И получится как на картинке справа.
Как настроить диаграмму
Шаг 5. Настройте линию графика. Теперь поработаем с линией графика. Сейчас она очень резкая, угловатая. Кликните на саму линию, перейдите в «Заливка и границы». Внизу поставьте атрибут «Сглаженная линия». Теперь график не такой грубый, но и свой смысл он не потерял. В том же меню покрасьте линию в другой цвет, например в зелёный. И чуть меньше сделайте ширину, например в 2пт. Получится результат как на картинке справа.
Как настроить диаграмму
Шаг 6. Установите маркеры. В графике уже указаны значения за каждый месяц, однако эти значимые точки не выделены явно. Нужно это исправить. А для этого необходимо настроить маркеры (кстати, они довольно часто используются в работе). Перейдите в элемент «Маркер» - «Параметры маркера» и выберите тип. Например звёздочку, как на картинке ниже. Размер оставьте 5, чтобы было достаточно видно, а заливку сделайте сплошную (в пункте меню "Заливка"), цвет поставьте белый. Помните, что график должен выглядеть лаконично и нужно соблюдать некоторую "композицию". Поэтому в меню «Граница» сделайте сплошную линию и цвет зелёный, ширина 2пт, прямо как у самой линии графика.
Как настроить диаграмму
Шаг 7. Уберите лишнее. Осталось убрать лишнее. Уберите фоновые линии оси Y, они больше не нужны. Сделать это можно несколькими способами:
- кликнуть на фоновые линии и удалить клавишей Delete;
- зайти в Конструктор диаграмм -> Добавить элемент диаграммы -> Линии -> Нет;
- зайти в Конструктор диаграмм -> Добавить элемент диаграммы -> Линии сетки -> снять выделение с Основных горизонтальных по основной оси.
Как настроить диаграмму
Шаг 8. Улучшите выделение графика. Наконец, в качестве последнего штриха улучшим выделение графика. Для этого сделайте контур диаграммы чёрным цветом: Формат -> Контур фигуры -> Чёрный цвет. Отлично! В результате получилась более красивая и понятная диаграмма.
