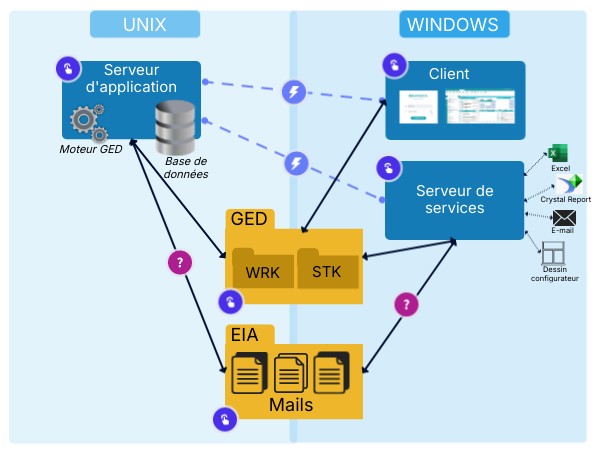

UNIX
WINDOWS
Serveur d'application
Client
Moteur GED
Base de données
Excel
Serveur de services
Crystal Report
GED
E-mail
WRK
STK
Dessin configurateur
EIA
Mails
UNIX
WINDOWS
Serveur d'application
Client
Lien WINDOWS du dossier EIA
Le serveur de service va récupérer les mails entrants, qu'il stocke dans un dossier de stockage.
Moteur GED
Base de données
Excel
Serveur de services
Ce dossier de stockage est renseigné sur le serveur de service dans DIAPASON !
Crystal Report
GED
E-mail
WRK
Il s'agit d'un dossier visible côté WINDOWS et côté LINUX, mais ici on est côté WINDOWS, c'est donc le lien WINDOWS qui est renseigné !
STK
Dessin configurateur
Voir
EIA
Mails
UNIX
WINDOWS
Serveur d'application
Client
Lien UNIX du dossier EIA
On vient scruter ici le dossier dans lequel les mails ont été récupérés par le serveur de service.
Moteur GED
Base de données
Excel
Serveur de services
La scrutation se fait via le serveur d'applications !
Crystal Report
GED
E-mail
WRK
On paramètre la scrutation dans le type de réception: on va donc y renseigner le lien LINUX du fichier EIA !
STK
Dessin configurateur
Voir
EIA
Mails
Le Serveur de services
On y trouve les programmes qui interagissent avec EXCEL, CRYSTAL Report, ainsi que les serveurs de messagerie (office 360, gmail...). C'est donc ici que sont édités les documents, et que les envois de mail sont effectués ! C'est également ici que sont créés les dessins de la configuration. P17 installé dessus
Anciennement, on appelait ça le serveur d'éditions, vous entendrez sans doute encore cette appelation !
La GED
On trouve ici tous le stockage des documents de DIAPASON. La GED est composée de 2 dossiers:
Client
Serveur de services
Serveur d'applications
Le serveur d'applications a accès aux 2 dossiers en lecture et ecriture. Le serveur de service et le client ont accès au dossier de travail en lecture/ecriture, et au dossier de stockage uniquement en lecture.
GED
WRK
STK
La GED peut être stockée côté Unix ou Windows. Ca n'a aucune importance tant que les accès décrits ci-dessus sont respectés.
Serveur d'applications 🗲 Serveur de services
Serveur de services
Serveur d'applis
Mise en forme des données dans Excel et Crystal ET/OU connexion au serveur de messagerie pour envoi ou récéption de mail
On construit les extractions à réaliser ( quelles données, réalisation des calculs...)
Le Serveur d'applications
On y trouve:
- Toute la construction de DIAPASON
- Les calculs
- Toutes les données de DIAPASON
- Le moteur de la GED
Toute l'intelligence de DIAPASON est ici !
Client 🗲 Serveur d'applications
Serveur d'applis
Client
On vérifie les informations du login et on charge le Navigateur associé au profil
On lance DIAPASON et on remplit le login
On affiche l'interface graphique et les données dans DIAPASON
On stocke les données de DIAPASON
Les traitements et calculs sont réalisés
Le dossier EIA + exemple liens
Le dossier dans lequel les mails sont stockés doit être visible :
- côté WINDOWS : c'est le serveur de services qui vient stocker les mails ici
- côté LINUX : le serveur d'applications vient scruter ce dossier
On doit créer un point de montage pour que ce dossier soit visible côté LINUX et côté WINDOWS !
Le CLIENT
On trouve ici:
- Le Login de DIAPASON
- L'Interface graphique de DIAPASON
En d'autres termes, toute l'apparence de DIAPASON !
Par contre, les données ne sont pas stockées ici et les calculs ne sont pas effectués ici...mais au niveau du serveur d'applications !
Serveur d'applications 🗲 Serveur de services
Serveur de services
Serveur d'applis
Mise en forme des données dans Excel et Crystal ET/OU connexion au serveur de messagerie pour envoi ou récéption de mail
On construit les extractions à réaliser ( quelles données, réalisation des calculs...)
Client 🗲 Serveur d'applications
Serveur d'applis
Client
On vérifie les informations du login et on charge le Navigateur associé au profil
On lance DIAPASON et on remplit le login
On affiche l'interface graphique et les données dans DIAPASON
On stocke les données de DIAPASON
Les traitements et calculs sont réalisés
On entre le lien Windows sur le serveur de services.
On entre le lien UNIX sur le type de réception.
Client 🗲 Serveur d'applications
Serveur d'applis
Client
On vérifie les informations du login et on charge le Navigateur associé au profil
On lance DIAPASON et on remplit le login
On affiche l'interface graphique et les données dans DIAPASON
On stocke les données de DIAPASON
Les traitements et calculs sont réalisés
Serveur d'applications 🗲 Serveur de services
Serveur de services
Serveur d'applis
Mise en forme des données dans Excel et Crystal ET/OU connexion au serveur de messagerie pour envoi ou récéption de mail
On construit les extractions à réaliser ( quelles données, réalisation des calculs...)
GED
