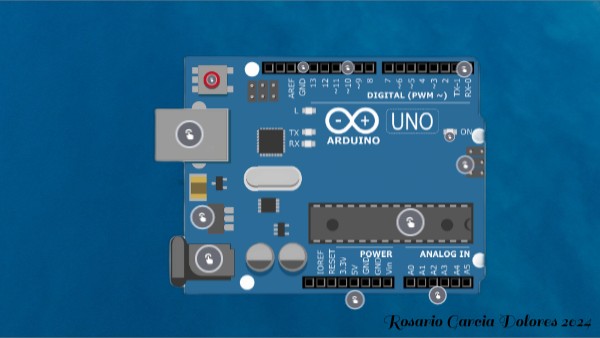

Arduino y sus partes

Rosario Garcia Dolores 2024

LED TX RX

TX es la abreviatura de transmisión de datos y RX es la abreviatura de recepción de datos. Estas marcas comunes aparecen con regularidad en la electrónica para indicar los pines responsables de la comunicación serie. Estos LED se activan visualmente cuando la placa recibe o transmite datos.

Conexiones

Reset: Permite el reseteo del micro controlador. 5V y 3.3V: la clavija de 5V suministra 5 voltios de energía, y la clavija de 3.3V suministra 3.3 voltios de energía. La mayoría de los componentes simples usados con el Arduino funcionan bien con 5 o 3.3 voltios. GND: Hay varios pines GND en Arduino, se usan para conectar a tierra el circuito. VIN: Se usa para conectar la alimentación de la placa con una fuente externa de entre 6 y 12VDC.

Botón de Reset

El botón de reset de Arduino es un botón pulsador de color azul o blanco que se encuentra en la parte superior de la placa. Al presionarlo, se reinicia el programa o sketch que está cargado en la placa, de la misma manera que si se desconectara y volviera a conectar la fuente de alimentación.

Fuente de alimentación externa

Arduino UNO puede ser alimentado desde un cable USB tipo B o mini conectado a tu ordenador, o desde una fuente de alimentación entre 6V y 18V. .

GND

GND es la abreviatura de "Ground" (tierra) y se refiere a los pines de la placa Arduino que son negativos. La placa Arduino tiene varios pines GND, y cualquiera de ellos se puede usar para conectar a tierra un circuito.

Micro-controlador Atmega 328

Es el circuito integrado que actúa como cerebro o procesador de la placa de Arduino, donde se implementa la programación.

Entrada ICSP (In Chip Serial Programmer)

Permite grabar programas en el circuito directamente desde el ordenador sin necesidad de utilizar el puerto USB.

Indicador LED de alimentación

Este LED se enciende para indicar que el microprocesador está activo..

PINES DIGITALES

Arduino tiene pines que trabajan con señales digitales y son de entrada y salida, por eso se les llama pines I/O digitales. Podemos usar los pines digitales como entradas para recibir información de un sensor o como salidas para encender una luz, pero no podemos usarlos como entrada y salida al mismo tiempo, por eso debemos definir en el código el uso que le daremos. Podemos encontrar 14 pines digitales en una placa Arduino Uno. Son fácilmente reconocibles, del 0 al 13 en la placa de circuito.

Conector Usb

Arduino UNO puede ser alimentado desde un cable USB tipo B o mini conectado a tu ordenador, o desde una fuente de alimentación entre 6V y 18V. La conexión USB sirve para cargar código en la placa de Arduino desde donde se pueden enviar datos de la programación e instrucciones a la placa.

Regulador de voltaje

Este componente controla la cantidad de voltaje que entra en la placa de Arduino, evitando que un voltaje excesivo dañe el circuito. .

Puertos de entrada Analógicos

Estos pines bajo la etiqueta ‘Analog In’ (A0 a A5 en la UNO) pueden leer la señal de un sensor analógico y convertirla en un valor digital que podemos interpretar.r.
