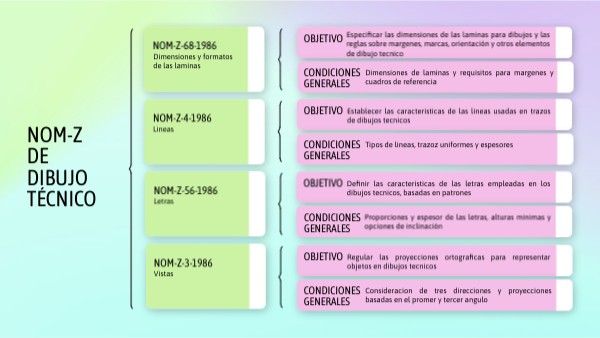

NOM-Z de Dibujo Técnico

Especificar las dimensiones de las laminas para dibujos y las reglas sobre margenes, marcas, orientación y otros elementos de dibujo tecnico

Objetivo

NOM-Z-68-1986

Dimensiones y formatos de las laminas

Condiciones generales

Dimensiones de laminas y requisitos para margenes y cuadros de referencia

Objetivo

Establecer las caracteristicas de las lineas usadas en trazos de dibujos tecnicos

NOM-Z-4-1986

NOM-Z de Dibujo Técnico

Lineas

Condiciones generales

Tipos de lineas, trazoz uniformes y espesores

Objetivo

Definir las caracteristicas de las letras empleadas en los dibujos tecnicos, basadas en patrones

NOM-Z-56-1986

Letras

Condiciones generales

Proporciones y espesor de las letras, alturas minimas y opciones de inclinación

Objetivo

Regular las proyecciones ortograficas para representar objetos en dibujos tecnicos

NOM-Z-3-1986

Vistas

Condiciones generales

Consideracion de tres direcciones y proyecciones basadas en el promer y tercer angulo

Especificar características de representaciones de cortes y secciones en dibujo técnico

Objetivo

NOM-Z-6-1986

Cortes y secciones

Condiciones generales

Planos de corte y lineas de seccion para representar el corte de objetos

Objetivo

Establecer caracteristicas del rayado para areas de corte

NOM-Z-5-1986

NOM-Z de Dibujo Técnico

Rayados

Condiciones generales

Uso de lineas a 45° en relacion con contornos principales

Proporcionar una guia para formular cuadros de referencia en dibujos tecnicos

Objetivo

NOM-Z-74-1986

Cuadro de referencias

Condiciones generales

Uso de rectangulos subdivididos en compartimientos

Objetivo

Especificar las escalas en los dibujos tecnicos

NOM-Z-65-1986

Escalas

Condiciones generales

Clasificacion de escalas (natural, ampliacion, reduccion) segun proporciones

Objetivo

Regular la forma de indicar dimensiones en dibujos tecnicos

NOM-Z-25-1986

Acotaciones

Condiciones generales

Uso de graficos para mostrar dimensiones

Objetivo

Describir metodos de acotacion y tolerancias en contornos

NOM-Z-78-1987

NOM-Z de Dibujo Técnico

Acotación y tolerancia de los contornos

Condiciones generales

Metodos de acotacion con radios y coordenadas

Definir las recomendaciones para elaborar listas de elementos en dibujos tecnicos

Objetivo

NOM-Z-71-1986

Lista de los elementos

Condiciones generales

Las listas deben contener la informacion necesaria para la produccion de elementos

Establecer las reglas para identificar partes componentes en dibujos tecnicos

Objetivo

NOM-Z-66-1986

Referencia de los elementos

Condiciones generales

Identificacion de ensambles y elementos detallados

Objetivo

Especificar los simbolos para indicar texturas en materiales

NOM-Z-73-1986

Método para indicar la textura de la superficie en los dibujos

Condiciones generales

Uso de simbolos graficos en superficies

NOM-Z de Dibujo Técnico

Establecer la clasificación de los dibujos tecnicos por su presentación

Objetivo

NOM-Z-23-1987

Rama mecanica - clasificación de los dibujos según su presentación

Condiciones generales

Clasificación y nomenclatura para dibujos tecnicos
