MANIOBRA HIDRACARLOS SILVA

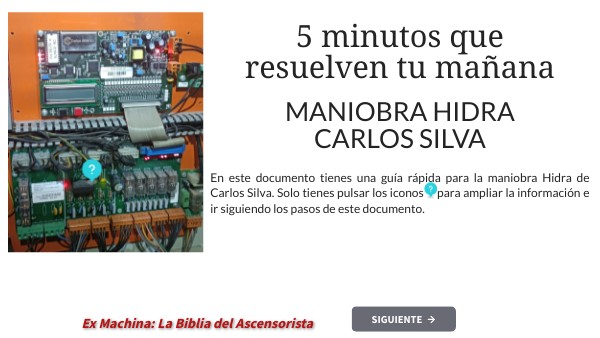

En este documento tienes una guía rápida para la maniobra Hidra de Carlos Silva. Solo tienes pulsar los iconos para ampliar la información e ir siguiendo los pasos de este documento.
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Maniobra Hidra Carlos Silva
La maniobra Hidra ha estado muchísimos años en el mercado y ha sufrido innumerables modificaciones. Es probable que el menú o la placa que encuentres en tú instalación no sea exactamente igual a la que vamos a ver aquí. Además hay 3 modelos de placa de potencia TPR:
- La TPR 50 es la más habitual (la que veremos aquí)
- La TPR 60 se emplea en ascensores gearless con variador
- La TPR 72 es específica de ascensores hidráulicos.
Por último, su placa lógica puede controlar hasta 3 cabinas y trabajar con velocidades de hasta 3 mts/seg. Aquí nos conformaremos con velocidades inferiores a 1,5m/s en cabinas simplex (individuales)
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Menú Hidra - Acceso
Para acceder al menú normalmente hay que introducir un PIN de 6 cifras que normalmente estará apuntado en algun lugar. Esta solicitud de PIN se puede anular en el menú Tambien hay maniobras con PIN Dinamico, en las que la pantalla te presentará un identificador del PIN que tienes que introducir. El identificador será algo como "0196FF22" Necesitarás una tabla de claves para averigiar el PIN que corresponde tú identificador. Por último, NO OLVIDES CERRAR EL MENÚ CUANDO TERMINES. El menú abierto anula la función de autorecuperación de la maniobra
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Menú Hidra - Navegación
El el vídeo de la derecha podeis ver como se accede y navega por el menú de la maniobra Hidra. Abajo teneis una tabla con los posibles estados de la maniobra que pueden aparecer en el menú 11
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Placa de potencia TPR 50
En esta foto teneis todos los datos sobre la placa de potencia TPR 50 y las Series de Seguridades
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Placas de potencia TPR 60 y 70
En las siguientes imagenes podeis consultar las Series de Seguridades de las placas TPR60 (para ascensores gearless con variador) y TPR70 (para hidráulicos) OJO.- Hay placas TPR más antiguas que cuyos borneros no encontrareis aquí
TPR 70
TPR 60
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Maniobra Hidra: Lectura de Hueco
En la imagen podeis ver la colocación de los imanes o pantallas de hueco. en velocidades de hasta 1,5m/sg Las señales de cambio y nivelación son IB e IS y los antefinales CVI y CVS. Aunque normalmente se utilizan dedos (detectores "reed") normalmente cerrados para las señales IB e IS, y biestables para los antefinales, esta maniobra puede trabajar casi con cualquier tipo de detector siembre que la tensión de trabajo sea de entre 12 y 24Vcc
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Maniobra Hidra: Información en Display
La maniobra Hidra nos ofrece información sobre su estado a través del display de cabina. Estós son los simbolos más importantes que nos podemos encontrar
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Maniobra Hidra: "Canbus"
La maniobra Hidra emplea comunicación serial con estaciones remotas y displays, pero no mediante el protocolo Can Bus habitual. En este caso utilizaremos 5 hilos:
- V+ y V- para la alimentación a 18Vcc
- T+ y T- conectados en paralelo como en el Can Bus
- R+ y R- van conectados en serie de una estación remota a la siguiente. En la última estación se realiza un puente entre R+ y T+ para dar retorno a la serie
Las estaciones remotas se llaman PLR. Cada estación remota tiene una dirección que introducimos mediante los interruptores 1 a 5 de su banco de switches. El interruptor 6 solo se pone en ON cuando los registros de los pulsadores conectados a la PLR son bombillas. Cada PLR dispone de 8 entradas/salidas cada una, por lo que OJO.- En la instalación de hueco se emplea una sola PLR para dar servicio a los pulsadores exteriores de hasta 3 plantas consecutivas. Por último la borna P+ es el común de pulsadores (o señales de entrada a placa) y L+ el común de regístros de llamada Los Displays se llaman DMR y se reservan las direcciones 000000 para el de Exteriores y 100000 para el de cabina
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
Maniobra Hidra: "Canbus"
En las primeras páginas de los esquemas aparece una "tabla de módulos personalizada" que recoge la dirección de cada estación remota y los elementos que se deben conectar a sus salidas. En el caso de tener que cambiar la placa lógica CCP es posible que una nueva versión de software nos obligue a cambiar alguna de las direcciones de las estaciones remotas. Junto con la placa lógica nos enviarán un documento con las modificaciones necesarias en las estaciones remotas PLR
SIGUIENTE
Ex Machina: La Biblia del Ascensorista
¿Te ha resultado útil esta información?
Si ha sido así, por favor...
Comparte y valora
Invítame a un café
Las cosas cuestan tiempo... y dinero. El tiempo ya lo pongo yo, pero tú sabes que necesitamos un lugar donde los técnicos de ascensores puedan formarse con contenidos prácticos, accesibles y adaptados a su nivel de experiencia. Una web con su alojamiento, versiones de programas mejores que las gratuitas... Ya sabes. Por 5-€ me invitas a almorzar. Solo una vez. Para apoyar mi proyecto pincha aquí o en en el icono azul
Si el contenido ha sido útil para tí... !Compartelo! Este es un proyecto personal para crear contenidos de formación específicos para técnicos ascensoristas. Entre compañeros. Para ver más contenidos pincha en el icono azul. Y no aolvides dejar tus comentarios
Se buscan mecenas
¿Eres una empresa multimarca de mantenimiento de ascensores y no encuentras formación adecuada para tus técnicos? Yo busco empresas del sector que quieran financiar un portal de formación específico para técnicos de ascensores. Una pequeña cantidad mensual a través de patreon bastará. Menos de lo que imagínas y muchísimo menos de lo que ya estás pagando por cursos que no son los que buscas ni lo que necesitas
Más Información y más maniobras en: Ex Machina: La Biblia del Ascensorista
Tecla VAL: Pulsación LARGA
Una pulsación larga de VAL nos permitirá salir de un submenú o volver atrás sin grabar un valor
Leds 2 a 4
La placa lógica de esta maniobra puede controlar hasta 3 cabinas en banco "triplex". Los Leds 2 a 4 nos informan de las comunicaciones con los distintos elementos de la instalación y del estadoi del microprocesador de la placa
- El Led 2 es el de comunicaciones entre varias cabinas en bancos Duplex y Triplex
- El Led 3 correspondo al "canbus" de comunicaciones de cada aparato
- El Led 4 refleja la actividad del microprocesador de la placa. Si permanece intermitente consultar el menú autotest (e id pidiendo una placa)
Alimentación y LED 1
Esta placa se alimementa con 20Vca que obtiene del transformador, y dispone de su propia fuente de alimentación integrada que proporciona los 18Vcc de tensión de trabajo
Introducir Código de Acceso
El c.odigo de acceso se introduce mediantes las teclas VAL y SEL según este diagrama. Dejo un vídeo más adelante para que podais verlo en la practica.
Tecla SEL
Una pulsación de SEL nos permitirá ir avanzando por los distintos submenús, activar una acción de la maniobra o aumentar un valor para poder llegar al que buscamos En algunas placas una pulsación larga de SEL disminuye el valor que queremos cambiar
Placa TPR 50
Carlos Silva monta varios modelos de placa de potencia en su maniobra Hidra. En este documento nos centraremos en la placa TPR50, que es la más habitual, pero también incluye las series de seguridades de las placas TPR60 para ascensores Gearless y TPR70 para hidráulicos
Tecla VAL: Pulsación Corta
Una pulsación corta de VAL nos permitirá entrar en un submenú o validar un valor
Teclas SEL y VAL
Las teclas SEL y VAL nos permiten navegar por el menú. En ambas teclas podemos realiazar pulsaciones "cortas" o "largas"
- Una pulsación corta nos hará avanzar, aumentar un valor o entrar en un submenú.
- Una pulsación corta nos hará retroceder, disminuir un valor o salir de un submenú
Teneis más detalles debajo y os dejo un video para que podais ver como se navega por el menú
Menú Hidra
Ampliando la imagen podeis ver el menú de completo de esta maniobra, aunque puede que el vuestro sea más corto o esté "capado". Los apartados más importantes del menú son los siguientes:
En esta pantalla se nos mostrará un código de estado de la maniobra
Desde esta pantalla podemos hacer llamadas a cualquier piso desde el cuadro. OJO.- En este tipo de llamadas la maniobra no abrirá puertas
Desde aquí podemos rearmar la maniobra en caso de avería
Cierra el Menú de la maniobra
Manguera de Conexión a la placa TRP
Existen varios modelos de placa de potencia TPR con esta maniobra. Aqui vamos a ver la TPR50 que es la más habitual
Maniobra Hidra Carlos Silva
