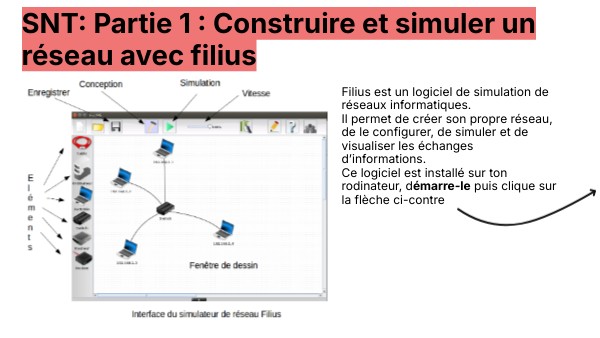

SNT: Partie 1 : Construire et simuler un réseau avec filius

Filius est un logiciel de simulation de réseaux informatiques.Il permet de créer son propre réseau, de le configurer, de simuler et de visualiser les échanges d’informations. Ce logiciel est installé sur ton rodinateur, démarre-le puis clique sur la flèche ci-contre

Il existe deux modes d’utilisation: ☞ Pour réaliser le circuit, on utilise le mode conception en cliquant sur l’icône "marteau. Les éléments disponibles sont disposés sur le bord vertical gauche de la fenêtre et il suffit de les glisser/déposer dans la zone centrale de conception. ☞ Pour effectuer une simulation et installer des logiciels sur les éléments du réseau, on utilise le mode simulation en cliquant sur l’icône. ☞Pour visualiser correctement le trajet des données sur le réseau, il faut régler la vitesse sur une petite valeur : 10 % ou 20 %.

Etape 1: Connexion de 2 machines

L’objectif de cet exercice est de relier en réseau deux machines. Une telle connexion est dite pair à pair. Créer un nouveau projet Filius et l’enregistrer dans un dossier pertinent de son espace personnel sur le réseau pédagogique sous le nom exercice1.fls. 1. Passer en mode conception et créer un réseau de deux machines hôtes de type portable reliées par un câble. 2. Faire un clic droit sur une machine et lui attribuer l’adresse IP 192.168.1.1 comme ci-dessous, en sélectionnant l’option Utiliser l’adresse IP comme nom. Attribuer de même l’adresse IP 192.168.1.2 à l’autre machine.

Lancer l’application ligne de commandes sur la machine 192.168.1.1 puis exécuter la commande ping 192.168.1.2 pour tester la connexion vers la machine ping 192.168.1.2. Le cable devrait se colorer en vert si la connexion est correcte

Questions à se poser: Q1. Est-ce que la commande ping a fonctionné, c'est-à-dire, est-ce que les deux ordinateurs ont pu communiquer ? Q2. Si oui, combien y a-t-il eu de paquets échangés entre les machines ?

Etape 2: Connexion de 4 machines

On veut désormais étendre notre réseau à 4 machines. 1. Supprimer le câble entre les machines 192.168.1.1 et 192.168.1.2 et rajouter deux machines de type portable d’adresses IP 192.168.1.3 et 192.168.1.4. 2. Pour interconnecter plus de deux machines on utilise un commutateur ou switch en Anglais. Créer un switch relié aux quatre machines. Un switch ressemble à une multiprise avec plusieurs ports Ethernet 3. Tester la connexion entre les machines 192.168.1.1 et les trois autres avec la commande ping.

Etape 3: Interconnexion de réseaux avec un routeur

On veut désormais interconnecter deux réseaux locaux avec un routeur. 1. En mode conception, ajouter un routeur en sélectionnant 2 interfaces puis ajouter un switch, une machine de type portable et une autre de type ordinateur. Paramétrer leurs interfaces réseaux avec les adresses IP 192.168.2.1 pour le portable et 192.168.2.2 pour l’ordinateur. 2. Relier le routeur aux deux switchs et le deuxième switch au portable et à l’ordinateur du réseau ajouté comme sur l’image ci-contre:

3. Faire un clic droit sur le routeur puis configurer ses deux interfaces : en assignant l’adresse IP 192.168.1.254 à celle reliée au premier réseau et 192.168.2.254 à l’autre. 4. En mode simulation, sur la machine 192.168.1.1 où la ligne de commandes est active, tester les connexions vers toutes les machines du 2ème réseau (ex: 192.168.2.1) avec la commande ping. Montrer que la commande ping ne fonctionne pas.. .

Pourquoi cet échec ? Parce que nous devons dire à chaque machine qu'une passerelle est maintenant disponible pour pouvoir sortir de son propre sous-réseau. Il faut donc aller sur la machine 192.168.1.1 et lui donner l'adresse de sa passerelle, qui est 192.168.1.254

Pour que ping 192.168.2.2 fonctionne, il faut, comme on l’a déjà vu, que 192.168.2.2 renvoie un écho pong vers l’émetteur 192.168.1.1. Comme 192.168.1.1 est sur un autre réseau que 192.168.2.2, il faut configurer la passerelle 192.168.2.254 (interface du routeur sur le même réseau que 192.168.2.2) sur la machine 192.168.2.2. On doit faire de même sur 192.168.2.1.

Montrer que la commande ping fonctionne maintenant..
