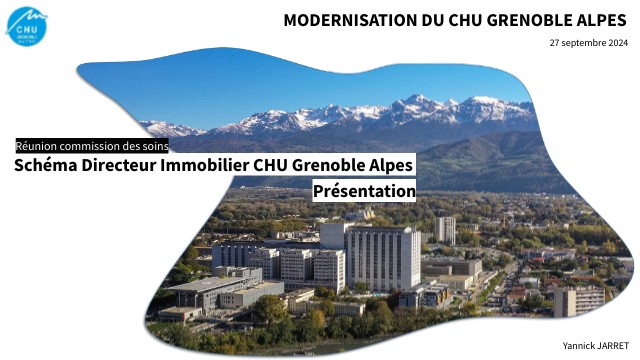

modernisation du chu grenoble alpes

27 septembre 2024

Schéma Directeur Immobilier CHU Projet Campus Technologique Santé

Réunion commission des soins

Schéma Directeur Immobilier CHU Grenoble Alpes Présentation

Yannick JARRET

michallon ne permet plus de répondre :

Absence de conformité en matière de sécurité incendie depuis l'ouverture en 1972.

Normes et standards

Conditions hôtelières

Fluidification des parcours

Activités éclatées à tous les étages.

Chambres majoritairement doubles.

Immeuble de grande hauteur (IGH) Michallon construit en 1972 par l'architecte Henry Bernard.

Eparpilées sur plusieurs bâtiments.

Aucune douche dans les chambres.

l'IGH Michallon concentre 78% de l'activité MCO

Stationnements et sécurisation des accès et des cheminements parfois difficiles.

Des bénéfices pour tous

Garantir le respect des normes, de résilience aux risques.

Créer un mail paysager traversant.

Travailler à une meilleure intégration dans le site et Améliorer les mobilité

Répondre aux standards actuels d'accueil.

parking

Assurer la cohérence du projet en matière de transition écologique

Réorganiser et structurer les activités.

Modernisation du CHU Grenoble Alpes

• + 240 emplacements de vélos sous le nouveau bâtiment soit 1671 places de vélos à terme.
• un parking silo de 800 places pour le personnels
• conservation + 150 places de stationnement sous le nouveau bâtiment.
• conservation 500 places de stationnement parvis et sous le bâtiment biologie.

• Rénover le bâtiment Michallon
• Construire un nouveau bâtiment

en lieu et place du parking actuel

Les activités demain

aujourd’hui

Hospitalisation Ambulatoire Tertiaire

Ambulatoires - Installer les secteurs à fort flux/passages sur les étages inférieurs des 2 bâtiments.- Regrouper les hôpitaux de jour et les consultations près des explorations fonctionnelles. Unités d'hospitalisations conventionnelles : Réaliser des unités de 30 lits. Plateau technique : Mettre en liaison rapide les Urgences et l’Imagerie.

Vers une transition

choisir son profil environnemental

Efficacité et sécurité énergétique

Le profil environnemental d'un nouveau bâtiment

Les opportunités et contraintes de son site

réhabilitation d'un IGH

Les priorités et les besoins (Politique RSE & DD)

Le CHU Grenoble Alpes fait le choix d’insérer dans le programme de la rénovation et l’extension de son site principal la labellisation. Le label allemand PassivHaus est un référentiel de construction à très faible consommation d’énergie. Il permet de construire des bâtiments avec une performance énergétique renforcé tout en valorisant les apports naturels. De même, les bâtiments PassivHaus dans les climats chauds ont bénéficié, de par leur qualité de construction d’économies d’énergie considérables. Là où les bâtiments classiques exigent un refroidissement actif bien supérieur.

Les niveaux et exigences à atteindre par thèmatiques

Les hypothèses du contexte à terme

Scénario du GIEC à 2050 +2, 0°C

Le programme environnemental du SDI

Vers une labellisation

les opérations préalables

SAMU/SMUR

infrastructure

Radiothérapie

Parking silo

PARKING du personnel

RADIOTHérapie

Conception Réalisation

CyberKnife (juin 25)

1000 m2

5 M€ HT

Halcyon 2 (déc 25)

Livraison 4e trimestre 2024

Décembre 25 1er patient Halcyon 2

Juin 25 1er patient CyberKnife

Avril-JuinGros oeuvre

AvrilFondation

Halcyon 1 (nov 2024)

Déc. 24livraison

Tertiaire

parking personnel

Conception Réalisation

20 000 m2800 places

9 M€ HT

Livraison 4e trimestre 2026

Publication AAPC 12 juin en MGS 13 septembre Jury 1 5 candidats : 3 retenus 06 décembre choix du projet

Montage foncier

• Diagnostics pollution menés par EPFL-D.
• Acquisition de la parcelle Etat par EPFL-D pour le compte de GAM.
• Signature d’une convention d’occupation entre EPFL-D et UGA pour 50 places jusqu’en 2028.

Parking silo après destruction du CROUS

SAMU-SMUR

Le futur bâtiment accueillera les activités présentes dans le bâtiment actuel à savoir :

• Locaux tertiaires du SAMU/SMUR et du Services Ambulances (SA) du CHU ainsi que leurs garages/ stationnements
• Centre d’Enseignement des Soins d’Urgence (CESU)
• Centre de Formation des Assistants de Régulation Médicale (CFARM)
• Consultations d’Urgences Médico-Psychologiques (CUMP)
• Secours Montagne

Loi MOPConcours

4 100 m2

10 M€ HT

Livraison 4e trimestre 2026

Livraison 4e trimestre 2026

Phase APS marché MOE Marché travaux début 2025

14

infrastructure

Périmètre chantier Emprise bâtie Nouveau tronçon de voirie

• Des déménagements provisoires/ ou définitifs en prévision du phasage du bâtiment Michallon

• Un parking visiteurs à créer en place du stationnement personnel relocalisé dans le parking silo - mise en sécurité et réglementation ERP

• Des réseaux à dévoyer
• boucle Haute Tension
• réseau de chaleur urbain

• Des voiries/ réseaux à créer
• Connexion à l'avenue des Grands Sablons en cours d'étude en lien avec la Métro et le TAG
• Réseau séparatif pour dissocier les eaux usées des eaux pluviales

• Amélioration de la résilience du site hospitalier
• Travaux de réduction de la vulnérabilité aux risques de crue de la cour logistique actuelle
• Changement et extension des groupes électrogènes

base vie

LE PROJET IMMO

CRLoi MOP

800 places

46 127 m2 neuf 84 541 m2 réhabilitation

301 M€ HT

Profil environnemental

Label Passivhaus

2035

2030

2027

2033

Ailes BelledonneVercors Pharmacie

Nouveau bâtiment Socle Michallon

Aile Chartreuseplots tertiaire

PréalablesSAMU/SMUR Parking

Superficie neuf 46 127 m2

Somos seres visuales

Somos seres visuales

Superficie réhabilitation 84 541 m2

LE NOUVEAU BÂTIMENT

Nouveau bâtiment

réhabilitation michallon

(Loi MOP) Procédure avec négociation (PAN)Accord Cadre mono attributaire avec marché subséquent (MS) critère exclusivité

Conception Réalisation (CR) en Marché Global Sectoriel (MGS)Dialogue compétitif

29 885 m2 phase 1 Socle RDC haut/bas/jardin

44 M€ HTphase 1 Socle

46 127 m2

139 M€ HT

Tranche 1 : Livraison 2030

Tranche 1 : Livraison 2031

LE NOUVEAU BÂTIMENT

Modernisation du CHU Grenoble Alpes

À court terme jusqu'a la fin de l'année 2024 :

Événement de communication SDI.

Choix du groupement pour nouveau bâtiment

Fin de la contre expertise SGPI (Bercy)

Avis DGOS RSE 3

avril 2026

Livraison 3e trimestre 2030

Livraison 4e trimestre 2026

09 sept.

1er oct.

17 oct.

oct./nov.

déc./janv.

Michallon

Choix de 3 archi pour Michallon

Lancement concours nouveau bâtiment

Choix de l'archipour Michallon

COPIL RSE 3 CNIS

Date limite de candidature pour l'architecte et bureaux d'études techniques (BET)

Dernière instance nationale de validation du dossier CNIS du CHUGA

Analyse de la note méthodologique et du croquis du projet de rénovation JURY 2

3 candidats pour une note méthodologique et croquis du projetcommission de choix (JURY)

AAPC publié pour le nouveau bâtiment

Les Instituts & LE capacitaire

axonométrie

04

LE programme / faisabilité

axonométrie

Rez-de-jardin

Les principes de conception de ce niveau :

• axe logisitique
• distributeur de tenues et vestiaires
• circuit propre / déchets
• accès parking silo et vélos

150 places stationnement 240 vélos

2 liaisons TAL

• Assurer l’articulation avec les stations de tramway et le parc de stationnement en silo ;
• Requalifier les espaces verts avec la création d’un jardin sur le rond-point de la Croix de vie,
• La création d’un mail paysager en façade Belledonne, un parvis sur la façade Chartreuse et valoriser le jardin chartreuse ;
• Créer une desserte logistique résiliente contournant le site depuis l’accès urgences jusqu’à la cour logistique haute ;
• Créer une dépose en ambulance en sous-face du NBS connectée directement au hall des patients couchés ;
• Assurer une sécurisation périmétrique du site.

axonométrie

RDC bas Ambulatoire

Nouveautés

Nouveautés :

• Parmacotechnie
• Hall patients
• Ambulatoire cancérologie radiothérapie
• Ambulatoire Nouveau bâtiment & Socle

Nouveautés

axonométrie

Niveau RDC haut

Les principes de conception de ce niveau :

• Créer un plateau d’ambulatoire pour les Instituts CTC et Neurologie dans Michallon, en dessous du bloc et des hospitalisations de ces deux instituts,
• Créer un plateau pour l’Institut des Spécialités Médicales dans le NBS, également en liaison verticale directe avec la majorité de ces hospitalisations (8 unités sur 10) ;
• Renforcer et étendre la PUI au sein du pavillon Vercors.
• Offrir une terrasse de qualité pour la cafétéria ;

Les principes de circulation :

• Créer un système de circulation horizontal efficace et offrant un adressage lisible à l’ensemble des secteurs ;
• Assurer les transferts des patients couchés entre le NBS et Michallon ;
• Assurer les alimentations logistiques de Michallon en cas d’inondation via la cour résiliente

axonométrie

Niveau 1

Les principes de conception de ce niveau :

• Créer un niveau ambulatoire recevant la totalité des secteurs de l’Institut CVT au contact du plateau technique ;
• Assurer un adressage aux différents secteurs ambulatoires ;
• Assurer l’accès à l’UCA depuis le NBS.
• Conserver et renforcer le NPI et la liaison au NPT

Ambulatoire Spécialités médicales et Cardio-Vasculaire et Thoracique

NPI

T4 2025

bloc lourd et interventionnel

axonométrie

Niveau 2

Les principes de conception de ce niveau :

• Organiser les secteurs d’hospitalisation selon les exigences des prises en charge des filières Lymphome (30 lits HC/SI/UPU), Myélome (24 lits HC / SI) et Cancérologie (16 onco médicale, 16 soins palliatifs) ;
• Assurer une prise en charge spécifique pour les Soins Palliatifs ;
• Implanter les espaces tertiaires et de recherche en liaison rapide avec les secteurs ambulatoires de l’Institut et au contact des HC.

unités cancérologie3 unités 86 lits Soins Palliatifs, SI, Hémato

axonométrie

Niveau 3

Les principes de conception de ce niveau :

• Créer un niveau complet pour l’Institut CVT ;
• Assurer la proximité entre l’USIC et les hospitalisations de Cardiologie ;
• Conserver la Réanimation Cardio-Vasculaire dans Michalon avec une liaison verticale aisée avec le NPT et la partie du bloc dédié ;
• Dédier l’aile Belledonne Est à des espaces tertiaires de manière à la laisser traversante pour les personnels et les transferts des patients (USIC vers le plateau technique, HC vers l’imagerie…, transfert depuis les urgences).

unités Cardio Vasculaire Thoracique

axonométrie

Niveau 4

Les principes de conception de ce niveau :

• Créer un premier niveau quasi complet pour l’Institut Spécialités ;
• Verticaliser les espaces d’hospitalisation avec les secteurs ambulatoires de l’Institut ;
• Constituer une unité de Gériatrie dans l’aile Belledonne sud avec des locaux spécifiques de rééducation et dotée de chambres plus grandes permettant l’accueil d’un accompagnant ;
• Accueillir les explorations du sommeil au contact d’une unité d’hospitalisation pour un secteur de jour/nuit à faible rotation ;
• Dédier l’aile Belledonne Est à des espaces tertiaires de manière à la laisser traversante pour les personnels et les transferts des patients (HC vers Imagerie, HC vers les explorations fonctionnelles, transfert depuis les urgences).

unités spé. méd. et CTV

axonométrie

Niveau 5

Les principes de conception de ce niveau :

• Créer un second niveau quasi complet pour l’Institut Spécialités ;
• Verticaliser les espaces d’hospitalisation avec les secteurs ambulatoires de l’Institut ;
• Constituer une unité de Psychiatrie dans l’aile Belledonne avec des locaux spécifiques de vie ;
• Accueillir l’unité Aphérèse/dialyse au contact d’une unité d’hospitalisation pour un secteur de jour à faible rotation et pour des patients récurrents ;
• Dédier l’aile Belledonne Est à des espaces tertiaires de manière à la laisser traversante pour les personnels et les transferts des patients (HC vers Imagerie, HC vers les explorations fonctionnelles, transfert depuis les urgences).

unités spé. méd. & CTC

axonométrie

Niveau 6

Les principes de conception de ce niveau :

• Créer un niveau complet pour l’Institut de Neurologie ;
• Verticaliser l’USIC avec l’accueil AVC positionné au rez-de-chaussée bas ;
• Verticaliser ces secteurs avec l’ambulatoire de l’Institution
• Positionner le tertiaire et la recherche de plain-pied ;
• Accueillir le CIC.

unités neurologie

axonométrie

Niveau 7

Les principes de conception de ces niveaux :

• Créer deux niveaux complets pour l’Institut CTC ;
• Verticaliser ces hospitalisations avec le bloc opératoire et avec les secteurs ambulatoires de l’Institut CTC ;
• Positionner le tertiaire et la recherche de plain-pied.

unités chirugies trauma center (CTC)

jusqu'au 5 octobre 2024

À court terme :

fiche par local

Plan schéma Faisa 33 Tableau général des surfaces V33

Fiche par local (SDI Tome 4)

Documents support

Fichier à vérifier et compléter quant aux locaux et aux équipements notamment biomédicaux.

Fiche local Institut

Situer la pièce

jusqu'au 5 octobre 2024

À court terme :

Col. C : Numéro de pièce, unique attribué à chaque pièce. ex: ICA-Ambu-33Col. D : Nom ou description de la pièceCol. E : Instituts/Services : Indique l'institut ou le service auquel appartient la pièce Col. F : SousEnsemble : Indique le secteur Ambulatoire, Hospitalisation, Tertiaire … Col. G : Secteur = nom d'unité Col. H : Unité = zone dans l'unité

fiche par local

m2 et nb occupants

technique/biomed/hygiène

Col. I : Type de local : Nature du local (valeurs possibles : Accueil, Attente, Tertiaire, etc.). Col. J : Capacité maximale du local en termes d'occupants Col. K : Surface totale de la pièce en mètres carrés. Col. R : Niveau de sécurisation de la pièce (valeurs possibles : S.O. (Sans Objet), Serrure, Ouvert, Serrure Badge).

Autres commentaires ou observations quant à la pièce et aux équipements notamment biomédicaux.

Colonne U : Indique si la pièce bénéficie de lumière naturelle (Oui, Non). Colonne AH : Indique si la pièce bénéficie d’un traitement d’air spécifique (En dépression, -20 Pa, En surpression ou Sans Objet) Colonne AL : Indique si une extraction d’air spécifique (paillasse, hotte) : (Oui, Non, S.O) Colonne BJ : Indiquer le nom de l’équipement électrique spécifique type biomédical Colonne CL : indiquer si équipement sanitaire spécifiques. Colonne CQ : indiquer s’il y a des fluides médicaux spécifiques à installer.

Fiche par local (SDI Tome 4)

Fin 2030

• Nouveau bâtiment
• Socle Michallon

seront rénovés :

Modernisation CHU Grenoble Alpes

50%

des lits

CRLoi MOP

800 places

100%

ambulatoire

46 127 m2 neuf 84 541 m2 réhabilitation

301 M€ HT

Profil environnemental

Label Passivhaus

2035

2030

2027

2033

Ailes BelledonneVercors Pharmacie

Aile Chartreuseplots tertiaire

Nouveau bâtiment Socle Michallon

PréalablesSAMU/SMUR Parking

Superficie neuf 46 127 m2

Somos seres visuales

Somos seres visuales

Superficie réhabilitation 84 541 m2

Your content is liked, but only engages if it is interactive. Capture your audience's attention with an interactive photograph or illustration.

Your content is likable, but it only engages if it's interactive. Capture your audience's attention with an interactive photo or illustration.

Your content is liked, but it only engages when it's interactive. Capture your audience's attention with an interactive photograph or illustration.
