1. Fuente de radiación
5. Sistemas de registro

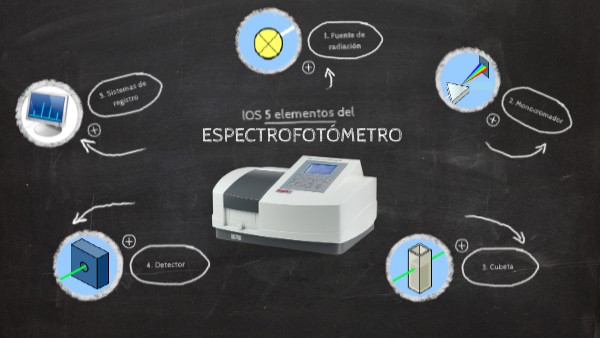

lOS 5 elementos del
2. Monocromador
ESPECTROFOTÓMETRO
4. Detector
3. Cubeta
5. El sistema de regístro
La señal eléctrica procedente del detector se amplifica y se transforma en una señal digital. Se realizan cálculos para realizar curvas de calibración.
4. El detector
Basado en el efecto fotoeléctrico
El sistema de detección del espectrofotómetro esta compuesto por un material que se excita al chocar con los fotones de la radiación. La excitación liber una muy pequeña parte de los electrones per aún así se puede medir. El detector se encarga de amplificar y transformar la energía no absorbida por la muestra en energía eléctrica para posteriormente poder procesar la información que nos va a servír.
- Los fototubos y los fototubos multiplicadores són los más utilizados.
3. La cubeta
La cubeta és el recipiente en el que se vierte la muestra. Las muestras que utilizamos pueden ser líquidas, por eso és necesario un recipiente. Las cubetas pueden ser de diferentes formas y tipos aunque normalmente se usan cubetas:
- Rectangulares
- De 1cm
- De vidrio para luz visible, plástico o cuarzo para luz UV.
1. Fuente de radiación
La fuente de radiación, és una especie de lámpra que emite radiación electromagnética de forma estable. La potencia de esta fuente de radiación ha de ser suficiente para facilitar la detección y la medida. Se usan diferente tipos de lámparas:
- Lámparas de filamento de tugsteno para onda visible.
- Lámparas de deuterio ara ondas UV.
- Lámparas de vapor de mercurio.
2. El monocromador
El monocromador és un selector de longitud de onda compuesto por un sistema óptico. Este elemento nos permite cojer o descartar una banda de longitud de onda que vienen de la fuente de radiación, és decir, de la luz. És un conjunto de dos rendijas con entrada y salida de la luz. Cuanto más estrecha és la rendija, más pura será la radiación que se consiga. La finalidad de este selector és aumentar la sensibilidad de la medida de la absorbancia
Espectrofotómetro
Anna Liébana Martinez
