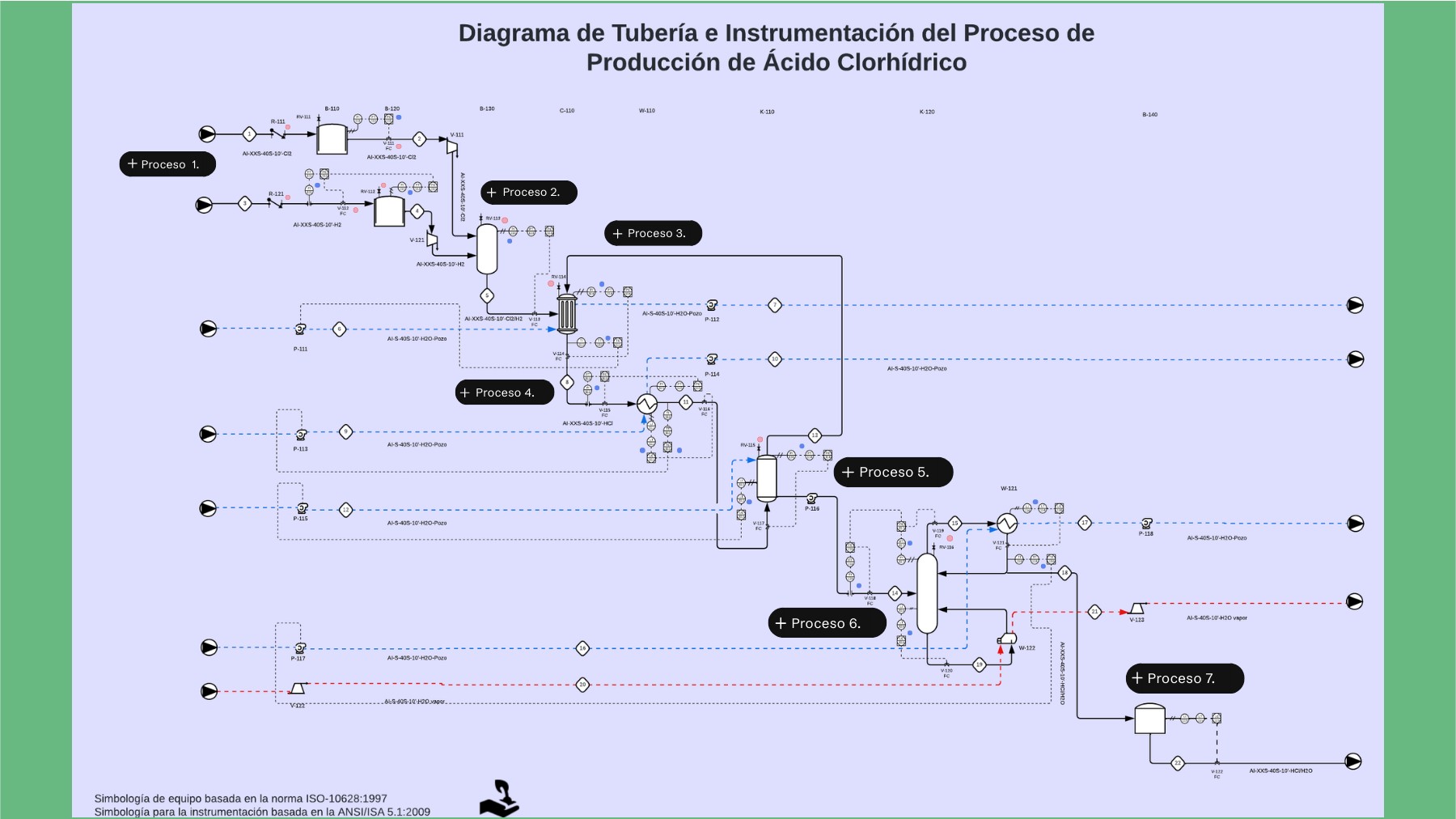

Copia- DTI HCL

Proceso 1.

Proceso 2.

Proceso 3.

Proceso 4.

Proceso 5.

Proceso 6.

Proceso 7.

Efecto WOW

"Tus contenidos gustan, pero solo enganchan si son interactivos" - Genially

¿Sabías que Genially te permite compartir tu creación directamente, sin necesidad de descargas? Listo para que tu público pueda visualizarlo en cualquier dispositivo y darle difusión en cualquier lugar.

Aquí puedes incluir un dato relevante a destacar

+ info

7. Almacenamiento del producto final

Operación unitaria: Almacenamiento. Objetivo: Almacenar el ácido clorhídrico producido de manera segura y estable. Proceso: El ácido clorhídrico se almacena en tanques específicos para su posterior uso o distribución.

Equipos utilizados: Tanques de almacenamiento, sistemas de monitoreo y seguridad.Parámetros de control: Condiciones de almacenamiento; mantener temperatura y presión adecuadas para la estabilidad del ácido clorhídrico. Sistemas de seguridad; monitoreo constante para evitar fugas y asegurar la integridad del almacenamiento.

3. Reacción de síntesis:

Operación unitaria: Reacción química. Objetivo: Sintetizar HCl a partir de cloro e hidrógeno mediante una reacción exotérmica. Proceso: En el reactor se realiza la reacción: Cl2(g) + H2(g) → 2HCl(g). Equipos utilizados: Reactor de síntesis, sistema de ignición sistemas de enfriamiento.Parámetros de control: Temperatura; mantener una temperatura adecuada para evitar sobrecalentamiento en el reactor de síntesis. Presión; asegurar que la presión sea adecuada para evitar explosiones.

4. Enfriamiento del gas de HCl

Operación unitaria: Enfriamiento. Objetivo: Reducir la temperatura del HCl producido para su posterior absorción en agua. Proceso: El gas HCl caliente se enfría utilizando intercambiadores de calor. Equipos utilizados: Intercambiadores de calor; para enfriar el gas HCl. Torres de enfriamiento; opcionalmente, para manejar el calor residual. Parámetros de control: Temperatura de enfriamiento; asegurar que el gas HCl se enfríe a la temperatura adecuada para la absorción.

1. Materia prima: cloro gas (Cl2) e hidrógeno (H2)

Operación unitaria: Transporte y almacenamiento. Objetivo: Asegurar el suministro continuo y seguro de cloro e hidrógeno necesarios para la reacción de obtención de HClEquipos utilizados: Tanques de almacenamiento, compresores y tuberíasParámetros de control: Presión; mantener la presión adecuada en los tanques para evitar fugas. Temperatura; controlar la temperatura de almacenamiento para asegurar la estabilidad.

2. Mezcla de gases

Operación unitaria: Mezcla de gases. Objetivo: Preparar una mezcla homogénea de cloro e hidrógeno en proporciones adecuadas para la reacción. Proceso: Los gases se mezclan en una proporción 1:1 de cloro e hidrógeno. Equipos utilizados: Mezcladores estáticos o dinámicos, tuberías y válvulas de control.Parámetros de control: Proporción de mezcla; asegurar una relación 1:1 de cloro e hidrógeno. Presión y flujo; mantener la presión y el flujo adecuados para una mezcla uniforme.

6. Purificación y concentración

Operaciones unitarias: Decantación y filtración. Destilación (si es neceario). Objetivo: Eliminar impurezas de la solución de ácido clorhídrico y ajustar su concentración según especificaciones.

Proceso: Decantación, filtración y destilación. Equipos utilizados: Filtros de diferentes tamaños, torres de destilación y condensadores Parámetros de control:Pureza del HCl; asegurar que el ácido clorhídrico cumpla con las especificaciones de pureza.Concentración; ajustar la concentración según los requisitos del cliente

5. Absorción en agua

Operación unitaria: Absorción de gases. Objetivo: Disolver el gas HCl en agua para formar una solución de ácido clorhídrico. Proceso: El gas HCl se introduce en una torre de absorción donde se disuelve en agua formando ácido clorhídrico. Equipos utilizados: Torre de absorción (Scrubber); donde se realiza la absorción del gas. Bomba de recirculación de agua; para mantener un flujo continuo de agua. Parámetros de control:Concentración de HCl; mantener la concentración deseada en la solución. Temperatura del agua; asegurar que la temperatura del agua sea óptima para la absorción.
