Tipos de redes

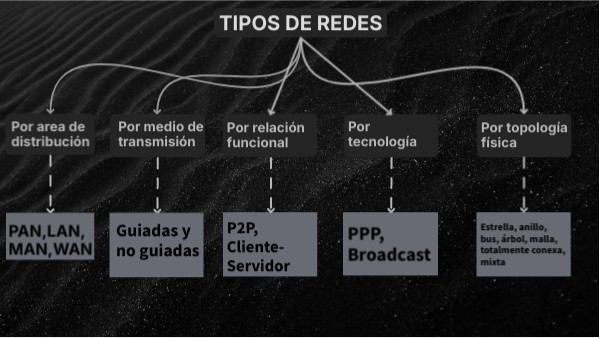

TIPOS DE REDES

Por medio de transmisión

Por area de distribución

Por tecnología

Por relación funcional

Por topología física

P2P, Cliente-Servidor

Guiadas y no guiadas

Estrella, anillo, bus, árbol, malla, totalmente conexa, mixta

PAN,LAN,MAN,WAN

PPP, Broadcast

POR ÁREA DE DISTRIBUCIÓN

PAN

WAN

LAN

MAN

POR MEDIO DE TRANSMISIÓN

Medios Guiados

PAN

Usan cables para transmitir sus señales. Como por ejemplo:-Cable coaxial -Par trenzado -Fibra óptica

Usan antenas para transmitir señales. Como por ejemplo: Infrarrojos Bluetooth Wi-Fi WiMAX

POR RELACIÓN FUNCIONAL

Redes entre iguales (Peer-to-Peer o P2P)

Redes privilegiadas (Cliente-Servidor)

POR TECNOLOGÍA

Red Broadcast

Red Point-To-Point (PPP)

TIPOS DE REDES

Red en estrella

Red en bus

Red en anillo

Red en malla

Red en árbol

Red mixta o híbrida

TIPOS DE REDES

Full-Duplex

Half-duplex

Simplex

WAN

Son redes informáticas que se extienden sobre un área geográfica extensa utilizando medios como: satélites, cables interoceánicos, Internet, fibras ópticas públicas, etc…

Red Point-To-Point (PPP)

Es aquella en la que existe multitud de conexiones entre parejas individuales de máquinas. Para poder transmitir los paquetes de una máquina a otra a veces es necesario que estos pasen por máquinas intermedias, siendo obligado en tales casos un trazado de rutas mediante routers. Típicamente es la tecnología usada en redes WAN. Los algoritmos de routing pueden llegar a ser muy complejos. Se necesitan dos niveles de control de errores: entre nodos intermedios y entre extremos. La información se recibe. Una vez leído el mensaje se procesa si va dirigido a la estación, o se reenvia si tiene un destino diferente. Varias lineas de comunicación pueden funcionar en paralelo, por lo que pueden usarse lineas de baja velocidad (2-50 kbps) Los principales retardos son debidos a la retransmisión del mensaje entre varios nodos intermedios. El medio de transmisión incluye nodos intermedios por lo que es menos fiable La redundancia es inherente siempre que el número de conexiones de cada nodo sea mayor de dos. Los costes de cableado son superiores, y la estación requiere al menos dos tarjetas de interfaces.

Red Broadcast

Es una red que se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave.Se caracteriza por transmitir datos por un sólo canal de comunicación que comparten todas las máquinas de la red. Unicast: Comunicación establecida entre un transmisor y un receptor. Multicast: Comunicación establecida entre un transmisor y varios receptores. Broadcast: Comunicación establecida entre un transmisor y todos los elementos de la red. Típicamente es la tecnología usada en redes LAN. Fundamentalmente empleada en redes locales (LAN). El software es más simple puesto que no necesita emplear algoritmos de routing y el control de errores es de extremo a extremo. - Para que la estación reciba el mensaje, debe reconocer su dirección en el campo de destino. Un único medio de transmisión debe soportar todos los mensajes de la red, por lo que son necesarias líneas de alta velocidad (>1 Mbps) Los principales retrasos son debidos a las esperas para ganar el acceso al medio. El medio de transmisión puede ser totalmente pasivo y por ello más fiable. Se necesitaría duplicar las líneas en caso de que se quiera asegurar la funcionalidad ante fallos. Los costes de cableado de la red son menores. Sólo es necesario una tarjeta de interface por estación.

MAN

Es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica más extensa como una ciudad.

LAN

Es una red que se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave.

PAN

Es una red de ordenadores usada para la comunicación entre los dispositivos de la computadora cerca de una persona.

Redes entre iguales (Peer-to-Peer o P2P)

Una red peer-to-peer (P2P) o red de pares, es una red de computadoras en la que todos o algunas propiedades funcionan sin clientes ni servidores fijos, sino que son serie de nodos con un comportamiento igual entre sí. De allí su nombre red de pares o iguales. Esto quiere decir que actúan de manera simultánea como clientes y servidores con respecto a los demás nodos que tiene la red. Este tipo de funcionamiento permite el intercambio directo de información, en cualquier formato, entre todas las computadoras interconectadas. La particularidad de que mediante este sistema se pueda compartir e intercambiar información directa entre dos o más usuario ha llevado a que los usuarios utilicen esta red para intercambiar archivos cuyo contenido está sujeto a las leyes de copyright, lo que ha provocado una gran polémica frente a este sistema. Estas redes peer-to-peer aprovechan, administran y optimizan el uso del ancho de banda de los restantes usuarios de la red a través de la conectividad que se da entre ellos, obteniendo así conexiones y transferencias con más rendimiento que con métodos convencionales.

Redes privilegiadas (Cliente-Servidor)

Es aquella red de comunicaciones en la que todos los clientes están conectados a un servidor, en el que se centralizan los diversos recursos y aplicaciones con que se cuenta; y que los pone a disposición de los clientes cada vez que estos son solicitados. Esto significa que todas las gestiones que se realizan se concentran en el servidor, de manera que en él se disponen los requerimientos provenientes de los clientes que tienen prioridad, los archivos que son de uso público y los que son de uso restringido, los archivos que son de sólo lectura y los que, por el contrario, pueden ser modificados, etc. La principal característica es que en este tipo de redes los roles están bien definidos y no se intercambian: los clientes en ningún momento pueden tener el rol de servidores y viceversa, de esta manera se puede mantener un control centralizado de la información, aportando con esto mayor seguridad y mayor rendimiento a menores costos

Red en bus

La red en bus se caracteriza por tener un único canal de comunicaciones. La topología de Bus se basa en un cable central, el cual lleva la información a todas las computadoras de la red, en forma de ramificaciones, de modo, que la información viaja de manera secuencial hacia los nodos de la red.

Red en estrella

En una red en estrella las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste.

Red en anilllo

En una red en anillo cada estación está conectada a la siguiente y la última está conectada a la primera. Es un tipo de topología de red simple, en donde las estaciones de trabajo o computadoras, se encuentran conectadas entre sí en forma de un anillo, es decir, forman un círculo entre ellas. La información viaja en un solo sentido, por lo tanto, que si un nodo deja de funcionar se cae la red o deja de abastecer información a las demás computadoras que se encuentran dentro del anillo, por lo tanto, es poco eficaz.

Red en anillo doble

Una topología en anillo doble consta de dos anillos concéntricos, donde cada Host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre sí. Es análoga a la topología de anillo, con la diferencia de que, para incrementar la confiabilidad y flexibilidad de la red, hay un segundo anillo redundante que conecta los mismos dispositivos. La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

Red en malla totalmente conexa

Como la red en malla pero totalmente conectada. Las redes diseñadas con dicha topología suelen ser muy caras de configurar, pero siempre proporcionan un alto grado de confiabilidad, ya que hay muchas rutas para los datos, que es proporcionada por la gran cantidad de enlaces redundantes entre nodos. Este tipo de topologías existentes se ve principalmente en aplicaciones militares.

Red en malla

La red en malla es una topología de red que califica las redes (cableadas o no) en las que todos los ordenadores están conectados entre pares sin una jerarquía central, formando así una estructura en forma de red. Por tanto, cada nodo debe recibir, enviar y retransmitir datos. La red de Internet se basa en una topología de malla (en la red de área amplia “WAN”, garantiza la estabilidad en caso de falla de un nodo).

Red en árbol

En una red en árbol los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central.

Red mixta o híbrida

En una red mixta se da cualquier combinación de las anteriores por lo que hereda las ventajas y desventajas de las topologías incluidas.

Simplex

Un equipo terminal de datos transmite y otro recibe. Por ejemplo: la radio o la televisión.

Half-Duplex

El método o protocolo de envío de información es bidireccional pero no simultáneo bidireccional, sólo un equipo transmite a la vez. Por ejemplo: los Walkie-talkies.

Full-Duplex

Los dos equipos involucrados en la comunicación lo pueden hacer de forma simultánea, transmitir y recibir. Por ejemplo: el teléfono.
