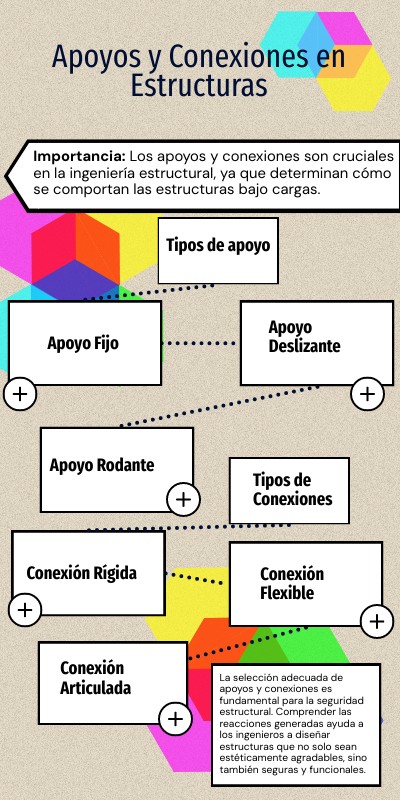

Infografía: Apoyos y Conexiones en Estructuras

Apoyos y Conexiones en Estructuras

Importancia: Los apoyos y conexiones son cruciales en la ingeniería estructural, ya que determinan cómo se comportan las estructuras bajo cargas.

Tipos de apoyo

Apoyo Deslizante

Apoyo Fijo

Apoyo Rodante

Tipos de Conexiones

Conexión Rígida

Conexión Flexible

Conexión Articulada

La selección adecuada de apoyos y conexiones es fundamental para la seguridad estructural. Comprender las reacciones generadas ayuda a los ingenieros a diseñar estructuras que no solo sean estéticamente agradables, sino también seguras y funcionales.

Descripción: Este apoyo resiste todos los tipos de desplazamiento. Suele utilizarse en columnas de edificios y estructuras que requieren rigidez. Reacciones Generadas: Reacción vertical (R) que soporta cargas aplicadas. Momento (M) que se genera debido a cargas laterales o torsionales.

Descripción: Ideal para estructuras que deben adaptarse a cambios de temperatura o asentamientos. Se utiliza en puentes y vías ferroviarias. Reacciones Generadas: Solo reacción vertical (R), ya que permite movimientos en otras direcciones.

Descripción: Permite que la estructura se desplace horizontalmente, útil en zonas sísmicas donde el movimiento lateral es común. Reacciones Generadas: Reacción vertical (R). Sin momento (M) ya que permite cierta movilidad horizontal.

Descripción: Permite que la estructura se desplace horizontalmente, útil en zonas sísmicas donde el movimiento lateral es común. Reacciones Generadas: Reacción vertical (R). Sin momento (M) ya que permite cierta movilidad horizontal.

Descripción: Conexión que permite la rotación total y no transmite momentos. Común en estructuras de truss. Reacciones Generadas: Solo reacciones verticales (R), facilitando el movimiento entre los elementos conectados.

Descripción: Transmite tanto fuerzas como momentos. Se utiliza en estructuras que requieren alta resistencia a la flexión. Reacciones Generadas: Momentos (M) significativos en respuesta a cargas aplicadas, además de fuerzas (R).

Descripción: Permite cierta rotación entre elementos estructurales. Ideal para estructuras que deben absorber vibraciones o movimientos. Reacciones Generadas: Permite la transmisión de fuerzas (R), pero el momento es reducido.
