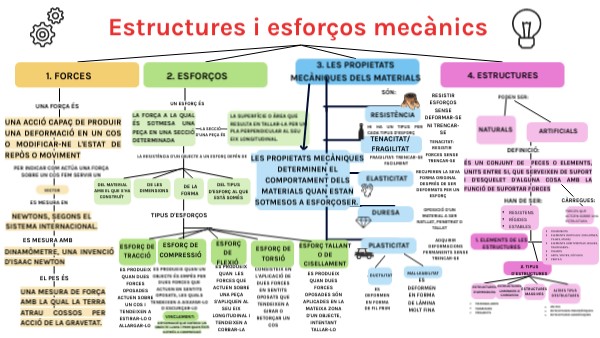

Estructures i esforços mecànics

3. les propietats mecàniques dels materials

4. estructures

2. esforços

1. FORCES

són:

Resistir esforços sense deformar-se ni trencar-se

poden ser:

naturals

un ESFORÇ és

una força és

Resistència

la força a la qual és sotmesa una peça en una secció determinada

la superfície o àrea que resulta en tallar-la per un pla perpendicular al seu eix longitudinal.

una acció capaç de produir una deformació en un cos o modificar-ne l'estat de repòs o moviment

Hi ha un tipus per cada tipus d'esforç

la secció d'una peça és

artificials

tenacitat/ fragilitat

tenacitat: resistir forces sense trencar-se

definició:

la resistència d'un objecte a un esforç depén de

les propietats mecàniques determinen el comportament dels materials quan estan sotmesos a esforçosER.

fragilitat: trencar-se facilment

és un conjunt de peces o elements, units entre si, que serveixen de suport i d'esquelet d'alguna cosa amb la funció de suportar forces

PER INDICAR COM ACTÚA UNA FORÇA SOBRE UN COS FEM SERVIR UN

ReCUPEREN LA SEVA FORMA ORIGINAL DESPRÈS DE SER DEFORMATS PER UN ESFORÇ

del tipus d'esforç al que està somés

del material amb el que s'ha construït

de les dimensions

de la forma

ELASTICITAT

Un título genial

vector

han de ser:

Càrregues:

ES MESURA EN

• Resistens
• Rígides
• estables

oposició d'un material a ser ratllat, penetrat o tallat

forces que actúen sobre una estructura

duresa

tipus d'esforços

Newtons, segons el sistema internacional.

• fonaments
• elements verticals: (columnes, pilars, murs)
• elements horitzontals: bigues, travessers...
• tirants
• arcs, voltes, cúpules
• perfils

ESFORÇ DE TORSIÓ

ESFORÇ DE TRACCIÓ

ESFORÇ DE FLEXIÓ

ESFORÇ TALLANT O DE CISELLAMENT

es mesura amb

1. Elements de les estructures

ductilitat

adquirir deformacions permanents sense trencar-se

es deformen en forma de fil prim

es deformen en forma de làmina molt fina

mal·leabilitat

plasticitat

ESFORÇ DE COMPRESSIÓ

esforç de compressió

awesome

Dinamòmetre, una invenció d'isaac newton

2. TIPUS D'ESTRUCTUREs

ES PRODUEIX QUaN les forces que actuen sobre una peça s'apliquen al seu eix longitudinal i tendeixen a corbar-la

ES PRODUEIX QUaN un objecte és empès per dues forces que actuen en sentits oposats, les quals tendeixen a aixafar-lo o escurçar-lo

consisteix en l'aplicació de dues forces en sentits oposats que tendeixen a girar o retorçar un cos

ES PRODUEIX QUaN DUES FORCES OPOSADES ACTUEN SOBRE UN COS I TENDEIXEN A ESTIRAR-LO O ALLARGAR-LO

es produeix quan dues forces oposades són aplicades en la mateixa zona d'un objecte, intentant tallar-lo

el pes és

estructures laminars o carcassa

estructures d'armadura

estructures massives

una mesura de força amb la qual la terra atrau cossos per acció de la gravetat.

altres tipus d'estructures

• TRIANGULADES
• TRAMADES
• PENJANTS

• VOLTES
• ESTRUCTURES PNEUMÀTIQUES
• ESTRUCTURES GEODÈSIQUES

vinclament:

deformació que sofreix un objecte llarg i prim quan éstá sotmés a compressió
