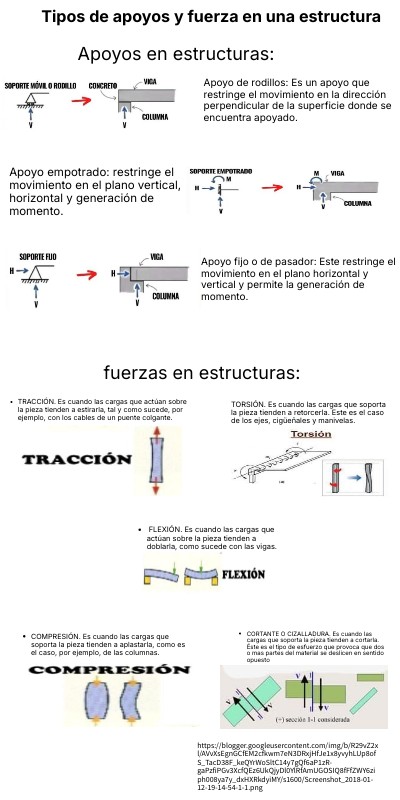

Tipos de apoyos y fuerza en una estructura

Apoyos en estructuras:

Apoyo de rodillos: Es un apoyo que restringe el movimiento en la dirección perpendicular de la superficie donde se encuentra apoyado.

Apoyo empotrado: restringe el movimiento en el plano vertical, horizontal y generación de momento.

Apoyo fijo o de pasador: Este restringe el movimiento en el plano horizontal y vertical y permite la generación de momento.

fuerzas en estructuras:

• TRACCIÓN. Es cuando las cargas que actúan sobre la pieza tienden a estirarla, tal y como sucede, por ejemplo, con los cables de un puente colgante.

TORSIÓN. Es cuando las cargas que soporta la pieza tienden a retorcerla. Este es el caso de los ejes, cigüeñales y manivelas.

• FLEXIÓN. Es cuando las cargas que actúan sobre la pieza tienden a doblarla, como sucede con las vigas.

• CORTANTE O CIZALLADURA. Es cuando las cargas que soporta la pieza tienden a cortarla. Éste es el tipo de esfuerzo que provoca que dos o mas partes del material se deslicen en sentido opuesto

• COMPRESIÓN. Es cuando las cargas que soporta la pieza tienden a aplastarla, como es el caso, por ejemplo, de las columnas.
