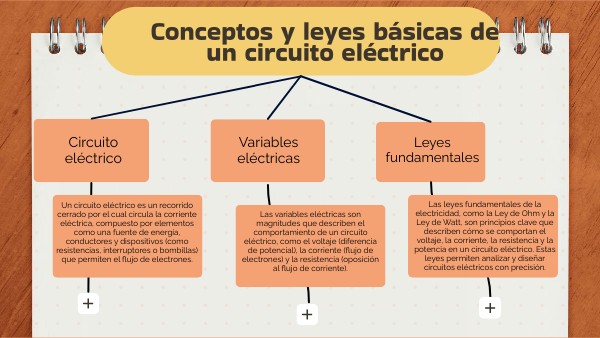

Conceptos y leyes básicas de un circuito eléctrico

Circuito eléctrico

Variables eléctricas

Leyes fundamentales

Las leyes fundamentales de la electricidad, como la Ley de Ohm y la Ley de Watt, son principios clave que describen cómo se comportan el voltaje, la corriente, la resistencia y la potencia en un circuito eléctrico. Estas leyes permiten analizar y diseñar circuitos eléctricos con precisión.

Un circuito eléctrico es un recorrido cerrado por el cual circula la corriente eléctrica, compuesto por elementos como una fuente de energía, conductores y dispositivos (como resistencias, interruptores o bombillas) que permiten el flujo de electrones.

Las variables eléctricas son magnitudes que describen el comportamiento de un circuito eléctrico, como el voltaje (diferencia de potencial), la corriente (flujo de electrones) y la resistencia (oposición al flujo de corriente).

VARIABLES

Variables presentes en un circuito eléctrico

Voltaje (V): Es la diferencia de potencial eléctrico entre dos puntos de un circuito, que impulsa el flujo de corriente. Se mide en voltios (V).Corriente (I): Es el flujo de electrones a través de un conductor. Se mide en amperios (A).Resistencia (R): Es la oposición que presenta un material al paso de la corriente eléctrica. Se mide en ohmios (Ω).Potencia (P): Es la cantidad de energía eléctrica consumida o generada por un dispositivo en un tiempo determinado. Se mide en vatios (W).

Leyes de la electricidad

Las leyes fundamentales de la electricidad explican cómo se relacionan las variables eléctricas en un circuito.

Ley de Ohm: Esta ley establece que la corriente que pasa a través de un conductor es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del conductor. La fórmula es I = V / R, donde I es la corriente, V es el voltaje y R es la resistencia.Ley de Watt: Esta ley describe cómo se calcula la potencia eléctrica en un circuito. La potencia es el producto del voltaje y la corriente, expresada como P = V × I. También se puede calcular usando la resistencia con las fórmulas P = I² × R o P = V² / R.

ELEMENTOS

Todo circuito electrico como minimo de los siguientes elementos:

Generadores: Son los dispositivos que transforman distintas formas de energía en energía eléctrica, como baterías o alternadores. Proveen la fuerza necesaria para que la corriente circule en el circuito.Conductores: Son los materiales que permiten el flujo de la corriente eléctrica, generalmente cables de cobre o aluminio, conectando los diferentes elementos del circuito.Carga o Receptor: Es el dispositivo que consume la energía eléctrica para realizar un trabajo, como una bombilla, motor o electrodoméstico.gusta aburrir.
