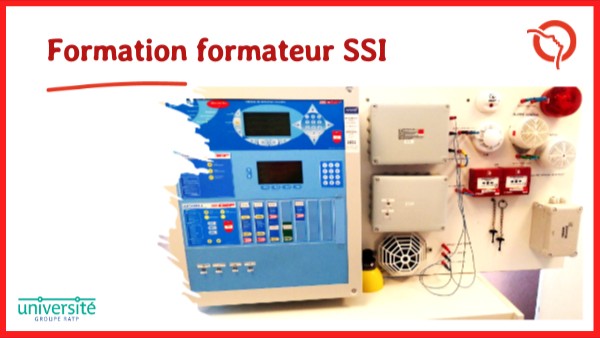

Formation formateur SSI

https://mrcampus.netboard.me/systsmedes6curi/?link=TpV7Agzv-mC7vzj57-C9H49iaZ

Qui êtes-vous et quel est votre métier au sein de la RATP ?

Avez-vous des connaissances en ce qui concerne le SSI ?

Est-ce vous qui êtes à l'origine de cette demande de formation ?

Si oui, quelles sont vos attentes ?

Côté pratique

- 4 jours (Théorie + pratique)

Règles de vie

- Téléphone en mode discret - Respect, bienveillance, courtoisie - Ponctualité - Confidentialité

Etre capable de manipuler les éléments constitutifs du S.S.I. et anticiper les conséquences prévisibles engendrées.

La reglementation

01

Les Systèmes de Sécurité Incendie - SSI

05

02

Les niveaux d'accès du SSI

Les opérations de vérification du SSI

Le Système de Détection Incendie - SDI

03

06

Les principales règles d'exploitation d'un SSI

Le Système de Mise en Sécurité Incendie - SMSI

04

07

La réglementation

01

La réglementation impose pour chaque type d’établissement les moyens à mettre en œuvre pour l’évacuation du public, du personnel et la mise en sécurité du bâtiment.

Réglementation SSI - Arrêtés et Normes

Normes

Arrêtés

Réglement de sécurité contre l’incendie relatif aux Établissements Recevant du Public (E.R.P.) Arrêté du 25 juin 1980 Règles de sécurité contre les risques d’incendie et de panique dans les gares Arrêté du 24 décembre 2007

Normes NF ou EN traitent des Systèmes de détection incendie (S.D.I.) et des Systèmes de Mise en Sécurité Incendie (S.M.S.I.) concernant l’aspect : - matériel, - l’installation, - l’exploitation.

Réglementation SSI - NF S 61-933

02

Système de Sécurité Incendie - SSI

Etre capable d’identifier les éléments constitutifs d’un Système de Sécurité Incendie.

Système de Sécurité Incendie

De quoi se compose un SSI ?

Un S.S.I. se compose de l'ensemble des matériels servant à collecter les informations ou ordres liés à la seule sécurité incendie, à les traiter, à effectuer les fonctions nécessaires à la

collecter

traiter

effectuer les fonctions nécessaires à la mise en sécurité du bâtiment

Système de Sécurité Incendie

Quel est le rôle du SSI au juste ?

Le SSI a pour objectif de mettre les personnes en sécurité, de faciliter l’intervention des pompiers et de limiter la propagation du feu. Il doit donc détecter l'incendie et mettre automatiquement (ou sur intervention humaine) un bâtiment en sécurité.

En permettant à l'exploitant de mettre en place Le concept de sécurité incendie de l'établissement

D'accord mais comment ?

Système de Sécurité Incendie

Le concept de sécurité incendie

FACE A UN FOYER NAISSANT

DETECTION PRECOCE CAPITALE

MISE EN SECURITE DE L'ETABLISSEMENT

La fonction de sécurité la plus importante est l’évacuation des personnes.

Le but est de détecter la naissance d’un feu le plus rapidement possible afin de mettre le bâtiment en sécurité avant que le feu n’ait eu le temps de se développer.

Système de Sécurité Incendie

Système de Sécurité Incendie

Les catégories de S.S.I.

Il existe 5 catégories de S.S.I. :

Le SSI de catégorie A est le plus complet et répond aux exigences réglementaires les plus élevées. C'est celui qui est implanté dans la plupart des gares et stations de la RATP

Système de Sécurité Incendie

Intégration du S.S.I.

Pour intégrer un S.S.I. dans un établissement, il faut diviser ce dernier en plusieurs volumes qui correspondent à des zones de sécurité (ZS)

LA ZONE D'ALARME : ZA

LA ZONE DE COMPARTIMENTAGE : ZC

LA ZONE DE DESENFUMAGE : ZF

LA ZONE DE DETECTION : ZD

Système de Sécurité Incendie

Intégration du S.S.I.

LA ZONE D'ALARME : ZA

LA ZONE DE COMPARTIMENTAGE : ZC

LA ZONE DE DESENFUMAGE : ZF

LA ZONE DE DETECTION : ZD

Système de Sécurité Incendie

Les fonctions de mise en sécurité incendie

ARRET DE CERTAINES INSTALATIONS TECHNIQUES

DESENFUMAGE

COMPARTIMENTAGE

ALARME

Système de Sécurité Incendie

YSTEME

ETECTION

NCENDIE

YSTEME

ISE

ECURITE

NCENDIE

Système de Sécurité Incendie

Quelle architecture pour le SSI de catégorie A ?

SMSI

Système de

Incendie

Mise en Sécurité

CMSI

DCT

SDI

Dispositifs

Commandés

Terminaux

Système de Détection Incendie

Centralisateur de Mise en Sécurité

Incendie

Volet de transfert

Diffuseur AGS

Haut-parleur

DAS

Clapet coupe-feu

DM

DAI

ECS

Commander les organes de

Sécurité

Evacuer, limiter la propagation du feu et faciliter l'intervention des secours

Détecter et signaler le feu

03

Système de Détection Incendie - SDI

Etre capable d’identifier les éléments constitutifs d’un Système de Détection Incendie

Système de Détection Incendie

Le déclencheur manuel - DM

C'est un équipement qui, à partir d'une action manuelle, envoie une information à l'E.C.S.

Situés à chaque niveau, à proximité des sorties et des escaliers. Les déclencheurs manuels d’alarme doivent être installés à une hauteur comprise entre 0,90m et 1,30m du sol

Les bornes d’appel d’urgence sur les quais ou dans les circulations sont considérées comme des DM (GA44)

Système de Détection Incendie

Le détecteur automatique d'incendie - DAI

Socle

Led

Chambre d'analyse

C'est un équipement qui consiste à détecter des phénomènes relevant de l’incendie

Système de Détection Incendie

Détecteur linéaire optique de fumée - DLO

Réflecteur

Emetteur

Récepteur

Le détecteur optique linéaire est utilisé pour surveiller de grands volumes (voies de garage du métro à pneumatiques). Lors d’un début d’incendie, la fumée coupe le faisceau et suite à une temporisation, une détection est envoyée sur l’ECS.

Système de Détection Incendie

L'indicateur d'action - IA

Il s'agit d'un répétiteur d’alarme servant à l’affichage de la détection incendie à l’extérieur du local concerné. Dans les gares et les stations, ce dispositif est obligatoire pour les volumes ou locaux non occupés durant la présence du public.

Système de Détection Incendie

L'Equipement de Contrôle et de Signalisation- ECS

Lors d’une détection FEU par (DM ou DAI), l’alarme restreinte retentie, le voyant « alarme feu » s’allume et la zone de détection (ZDA ou ZDM) s’affiche sur l’afficheur de l’ECS. C’est dans cette zone (local, circulation desservant plusieurs locaux, commerces)… que la levée de doute devra être effectuée le plus rapidement possible.

Alarme restreinte

Système de Détection Incendie

Le détecteur automatique d'incendie - DAI

Détecteur Automatique d’Incendie

Energie de rayonnement

Gaz

Visuel : formes, couleurs

Chaleur

Linéaire

Ponctuel

Flammes

Caméra thermique

Etincelle/Braise

Ponctuel

Statique

Statique

Caméra vidéo

U.V.

I.R.

U.V.+ I.R.

Vélocimétrique

Vélocimétrique

Fumée

Aspiration

Ponctuel

Linéaire

Système de Détection Incendie

Concernant la surveillance

La surveillance humaine permanente de l’exploitation du S.D.I. sur le site doit être assurée.

NF S 61-970 (§ 11)

Un agent formé à l’exploitation du SSI doit toujours être présent dans le local où est implanté l’ECS et le CMSI, ou au moins dans l’établissement, de manière à pouvoir rapidement exploiter l’alarme restreinte et d'effectuer une levée de doute.

Système de Détection Incendie

La levée de doute

Conformément aux dispositions de l’article L. 613-6 du Code de la sécurité intérieure, la levée de doute est un ensemble de vérifications qui consiste à vérifier qu’une alarme s’est déclenchée pour une raison valable, comme le début d’un incendie et non pas pour une fausse alerte ou une erreur de manipulation de l’alarme.

04

Système de Mise en Sécurité Incendie - SMSI

Etre capable d’identifier les éléments constitutifs d’un Système de Mise en Sécurité Incendie.

Système de Mise en Sécurité Incendie

Centralisateur de Mise en Sécurité Incendie - CMSI

Ce système est constitué de l’ensemble des équipements qui assurent, à partir d’informations ou ordres reçus, les fonctions nécessaires à la mise en sécurité d’un bâtiment ou d’un établissement en cas d’incendie

Unité de gestion de l'alarme générale Séléctive

Unité de Commande Manuelle Centralisée -UCMC

Unité de gestion de l'alarme générale

D.A.S

D.S.

Système de Mise en Sécurité Incendie

Le désenfumage

L'objectif du désenfumage :

NATUREL

Est d'extraire une partie des fumées et des gaz en combustion en début d'incendie afin de maintenir praticables les cheminements destinés à l'évacuation du public, de limiter la propagation du feu et de faciliter l'intervention des services de secours.

MECANIQUE

Système de Mise en Sécurité Incendie

Le compartimentage

L'objectif du compartimentage :

Permet simultanément de protéger les individus et les objets lors d’un incendie. Puisque le feu se propage moins facilement, les dégâts matériels sont limités. En outre, les sujets n’ayant pas la possibilité de sortir du bâtiment peuvent attendre les secours dans un compartiment sécurisé.

Comment ça j'ai mis plus de temps ?

Yeh une vraie flèche

Système de Mise en Sécurité Incendie

Le compartimentage

Les clapets coupe-feu :

Le clapet coupe feu a le même degrés coupe feu que la cloison au droit de laquelle il est implanté. Il est doté d’un fusible thermique (70°C) qui le ferme même s’il est télécommandé

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Cette unité est constituée de plusieurs séries de voyants permettant de contrôler l’état du système et la position des D.A.S relatifs à une zone de mise en sécurité.

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Contrôle de l'état du système

Système sous tension

Système en défaut, hors service

Alarme feu

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Contrôle de la position des DAS

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Vert fixe

Les DAS afférents au compartimentage sont en position d’attente prêt à fonctionner

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Jaune fixe

Il y a un défaut de liaison Si la liaison est filaire, un câble communicant entre la porte coupe-feu et la baie est probablement sectionné

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Jaune clignotant

Sans commande la porte coupe-feu a quitté la position d'attente

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Rouge clignotant

Après commande la porte coupe-feu n'est pas en position de sécurité

Système de Mise en Sécurité Incendie

Unité de Signalisation - US

Rouge fixe

Après commande la porte coupe-feu est en position de sécurité

Système de Mise en Sécurité Incendie

L'Alimentation Electrique de Sécurité - AES

Il s'agit d'un dispositif qui fournit l’énergie électrique à tout ou partie d’un S.S.I. afin de lui permettre d’assurer ses fonctions en cas de coupure de la source électrique normale.

La défaillance de la source électrique normale entraîne la commutation automatique de l'alimentation en secours et l'activation d'une alarme.

Leur capacité assure une autonomie permettant un fonctionnement d’une durée de 12 heures en état de veille suivie de la mise en état de sécurité nécessitant la puissance assignée par le constructeur maintenue pendant 1 heure au minimum.

Système de Mise en Sécurité Incendie

L'Unité de Gestion Centralisée des Issues de Secours - UGCIS

Il s'agit d'un dispositif accessoire qui permet la gestion et la temporisation d'une demande d'ouverture d'issue de secours. L’objectif est d’empêcher un individu d’utiliser une issue de secours en exploitation normale, tout en permettant l’utilisation de toutes les issues en cas d’évacuation. Elle permet de contrôler les demandes de sortie par les issues de secours, en s'assurant visuellement ou par le biais d'une caméra vidéo que la demande est justifiée ; une fois ce contrôle effectué, le personnel de sécurité peut déclencher la libération effective de la porte à partir de la centrale UGCIS.

Les niveaux d'accès SSI

05

Etre capable d’identifier les niveaux d’accès à l’exploitation du S.S.I.

Système de Mise en Sécurité Incendie

Les niveaux d'accès du SSI

Accessible au public :

Personnes exerçant une résponsabilité GENERALE de surveillance :

Personnes ayant une résponsabilité PARTICULIERE de surveillance :

Personnel habilité à faire de la maintenance ou de la vérification :

Personnel autorisé par le constructeur :

06

Les opérations de vérification du SSI

A réaliser à chaque prise de service (Matin, mixte, nuit)

Les opérations de vérification du SSI

La norme NF S 61-933 stipule, qu'à , l'agent en charge de l'exploitation de la baie SSI DOIT réaliser les opérations quotidiennes de vérifications.

chaque prise de service

S'assurer que chaque élément constitutif de la baie soit bien "SOUS TENSION"

Vérifier la date et l'heure sur l'ECS ainsi que sa concordance avec le TRE si la baie SSI en possède un.

Examen du Tableau de Signalisation du Système de Détection Incendie (Visuel, sonore) en appuyant sur la touche "Essai signalisations"

Examen du Tableau de Signalisation du Système de Mise en Sécurité Incendie (Visuel, sonore) en appuyant sur la touche "Essai signalisations"

Examen de la position des DAS par action sur la touche « BILAN »

Constat de l’intégrité des dispositifs de commande se situant au niveau d’accès 0 (Déclencheurs Manuels, exutoires de désenfumage).

07

Les principales règles d’exploitation d’un SSI

Connaître les principales règles d’exploitation d’un S.S.I.

Les principales règles d’exploitation d’un SSI

L’exploitant doit s’assurer que le matériel de sécurité incendie installé dans son établissement est maintenu en bon état de fonctionnement et qu’il répond aux exigences réglementaires.

Pendant la présence du public, l’équipement d’alarme doit être à l’état de veille générale.

Le personnel de l’établissement doit être informé de la signification du signal sonore d’alarme générale et du signal d’alarme générale sélective, si ce dernier existe. Cette information peut être complétée éventuellement par des exercices périodiques d’évacuation.

Merci pour votre attention

Levée de doute efficiente

La levée de doute doit être réalisée dans les meilleurs délais. Nous disposons pour cela de moyens documentaires :

• Le Classeur 3 Métro et le Classeur 1 RER, qui regroupent toutes les consignes sur la sécurité incendie relatives à nos espaces
• Un lutin qui regroupe les procédures principales liées au SSI
• Des plans de zones de détection liés au SSI.

Evacuation des personnes

Le déverrouillage des issues et des lignes de contrôle automatique est réalisé en même temps que la diffusion de l'alarme générale afin d’éviter le Suraccident

Les fumées sont :

Les fumées chaudes sont plus légères que l'air ambiant et se situeront donc en partie haute

Opaques

C'est pourquoi vous devez toujours vous déplacer le plus près du sol dans un local enfumé.

Chaudes

Toxiques et Asphyxiantes

L'opérateur doit avoir un agrément du constructeur pour pouvoir effectuer les interventions non prévues aux niveaux inférieurs

Comme le dessoudage et le remplacement de certains éléments ou encore une modification de programmation du système.

L'opérateur est autorisé à effectuer du contrôle ou de la maintenance élémentaire.

Comme les opérations de vérification ou encore le remplacement de certains éléments lorsque celui-ci est prévu. - Remplacement à l’identique d’une carte électronique ; - Réglage de la temporisation ; - Mise à l’état d’arrêt de l’UGA.

L'opérateur est informé et autorisé à effectuer certaines manoeuvres d'exploitation et en apprécier toutes les conséquences.

Ces manoeuvres nécessitent un dispositif d'accès spécifique (Clef, code, etc) et peuvent modifier les états du système. Mise à l'état initiale de la baie SSI

Une porte fermée ralentit l'avance des flammes et des fumées.

Pour info. : Une porte de bois massif de 30 mm résistera près de 30 min. Les sapeurs-pompiers seront là dans les 20 min. environ

Le désenfumage peut se faire via des exuctoires lorsqu'il s'agit de gares ou de stations aériennes soit via des BAN (Baies d'Aération Naturelle) dans certaines stations de métro

Dans certaines stations et/ou gares l'aération peut se faire via des BAM (Baie d'Aération Motorisée)

Action qui ne risque pas de compromettre la sécurité

L'utilisation d'un déclencheur manuel ou l'ouverture d'un exutoire de fumée par exemple

Évacuation des occupants vers un lieu sûr en diffusant un son reconnu et normalisé. Elle doit être audible dans tous les espaces. Temps de diffusion au moins 5 minutes

L'opérateur est autorisé à accéder directement au système dans le cadre de sa gestion normale d'exploitation, comme le déclenchement manuel d'un automatisme d'une zone de sécurité.

commande manuelle de compartimentage ou arrêt signal sonore lors de la diffusion de l’alarme restreinte
