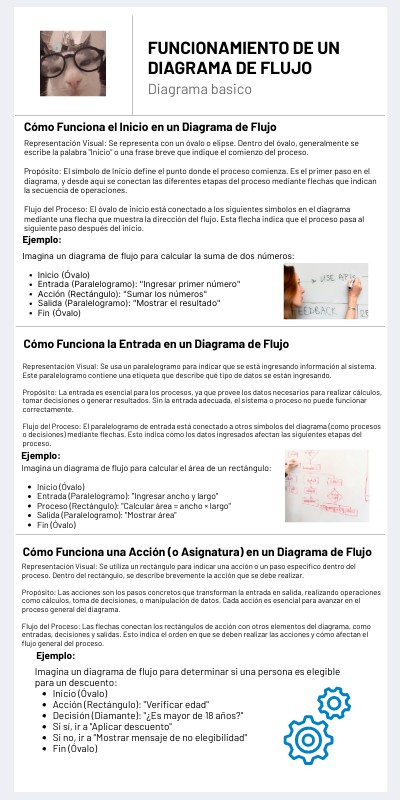

DIAGRAMA DE FLUJO

funcionamiento de un diagrama de flujo

Diagrama basico

Cómo Funciona el Inicio en un Diagrama de Flujo

Representación Visual: Se representa con un óvalo o elipse. Dentro del óvalo, generalmente se escribe la palabra "Inicio" o una frase breve que indique el comienzo del proceso. Propósito: El símbolo de Inicio define el punto donde el proceso comienza. Es el primer paso en el diagrama, y desde aquí se conectan las diferentes etapas del proceso mediante flechas que indican la secuencia de operaciones. Flujo del Proceso: El óvalo de inicio está conectado a los siguientes símbolos en el diagrama mediante una flecha que muestra la dirección del flujo. Esta flecha indica que el proceso pasa al siguiente paso después del inicio.

Ejemplo:

Imagina un diagrama de flujo para calcular la suma de dos números:

• Inicio (Óvalo)
• Entrada (Paralelogramo): "Ingresar primer número"
• Acción (Rectángulo): "Sumar los números"
• Salida (Paralelogramo): "Mostrar el resultado"
• Fin (Óvalo)

Cómo Funciona la Entrada en un Diagrama de Flujo

Representación Visual: Se usa un paralelogramo para indicar que se está ingresando información al sistema. Este paralelogramo contiene una etiqueta que describe qué tipo de datos se están ingresando. Propósito: La entrada es esencial para los procesos, ya que provee los datos necesarios para realizar cálculos, tomar decisiones o generar resultados. Sin la entrada adecuada, el sistema o proceso no puede funcionar correctamente. Flujo del Proceso: El paralelogramo de entrada está conectado a otros símbolos del diagrama (como procesos o decisiones) mediante flechas. Esto indica cómo los datos ingresados afectan las siguientes etapas del proceso.

Ejemplo:

Imagina un diagrama de flujo para calcular el área de un rectángulo:

• Inicio (Óvalo)
• Entrada (Paralelogramo): "Ingresar ancho y largo"
• Proceso (Rectángulo): "Calcular área = ancho × largo"
• Salida (Paralelogramo): "Mostrar área"
• Fin (Óvalo)

Cómo Funciona una Acción (o Asignatura) en un Diagrama de Flujo

Representación Visual: Se utiliza un rectángulo para indicar una acción o un paso específico dentro del proceso. Dentro del rectángulo, se describe brevemente la acción que se debe realizar. Propósito: Las acciones son los pasos concretos que transforman la entrada en salida, realizando operaciones como cálculos, toma de decisiones, o manipulación de datos. Cada acción es esencial para avanzar en el proceso general del diagrama. Flujo del Proceso: Las flechas conectan los rectángulos de acción con otros elementos del diagrama, como entradas, decisiones y salidas. Esto indica el orden en que se deben realizar las acciones y cómo afectan el flujo general del proceso.

Ejemplo:

Imagina un diagrama de flujo para determinar si una persona es elegible para un descuento:

• Inicio (Óvalo)
• Acción (Rectángulo): "Verificar edad"
• Decisión (Diamante): "¿Es mayor de 18 años?"
• Si sí, ir a "Aplicar descuento"
• Si no, ir a "Mostrar mensaje de no elegibilidad"

• Fin (Óvalo)

Cómo Funciona la Salida en un Diagrama de Flujo

Representación Visual: Se representa con un paralelogramo. Dentro del paralelogramo, se describe el tipo de resultado o información que se genera. Propósito: El símbolo de Salida indica el punto en el que se presenta el resultado final del proceso o se comunica información relevante a los usuarios u otros sistemas. Es la etapa donde los datos procesados son devueltos o presentados. Flujo del Proceso: El paralelogramo de salida está conectado a otros símbolos del diagrama mediante flechas que indican cómo los datos llegan a la etapa de salida desde las etapas anteriores del proceso. Esto muestra que el proceso ha llegado a un punto donde se genera un resultado o se proporciona una respuesta.

Ejemplo:

Imagina un diagrama de flujo para determinar el precio total de una compra con un descuento aplicado:

• Inicio (Óvalo)
• Entrada (Paralelogramo): "Ingresar precio original y descuento"
• Proceso (Rectángulo): "Calcular precio con descuento"
• Salida (Paralelogramo): "Mostrar precio final"
• Fin (Óvalo)

En este ejemplo: Salida es el punto donde se muestra el precio final después de aplicar el descuento. La Salida en el diagrama de flujo proporciona el resultado del procesamiento, permitiendo que los usuarios o sistemas reciban la información final después de que todos los cálculos y procesos se hayan realizado.

Cómo Funciona el Fin en un Diagrama de Flujo

Representación Visual: Se representa con un óvalo o elipse. Dentro del óvalo, generalmente se escribe la palabra "Fin" o una frase breve que indique que el proceso ha terminado. Propósito: El símbolo de Fin indica que todas las acciones y procesos definidos en el diagrama se han completado y que el flujo de trabajo ha llegado a su conclusión. Es el punto donde se detiene la ejecución del proceso. Flujo del Proceso: El óvalo de fin está conectado a otros símbolos del diagrama mediante flechas que indican el flujo del proceso. Esta conexión muestra que el proceso ha llegado al final después de completar todas las etapas previas.

Ejemplo:

Imagina un diagrama de flujo para una simple tarea de validación de datos:

• Inicio (Óvalo)
• Entrada (Paralelogramo): "Ingresar datos"
• Proceso (Rectángulo): "Validar datos"
• Decisión (Diamante): "¿Datos válidos?"
• Si sí, ir a "Mostrar mensaje de éxito"
• Si no, ir a "Mostrar mensaje de error"
• Fin (Óvalo)

En este ejemplo: Fin marca el término del proceso después de que se han mostrado los mensajes correspondientes (de éxito o de error). El símbolo de Fin es crucial para cualquier diagrama de flujo, ya que define claramente el final del proceso y asegura que todos los pasos y decisiones anteriores se han completado.

Jose Roberto Tocay Chinchilla
